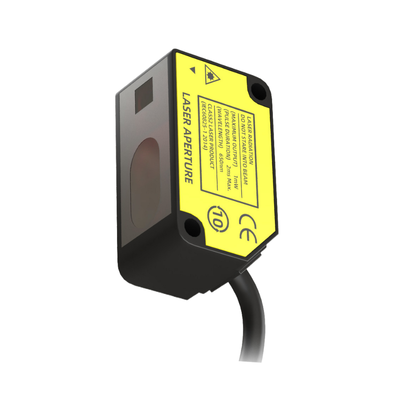

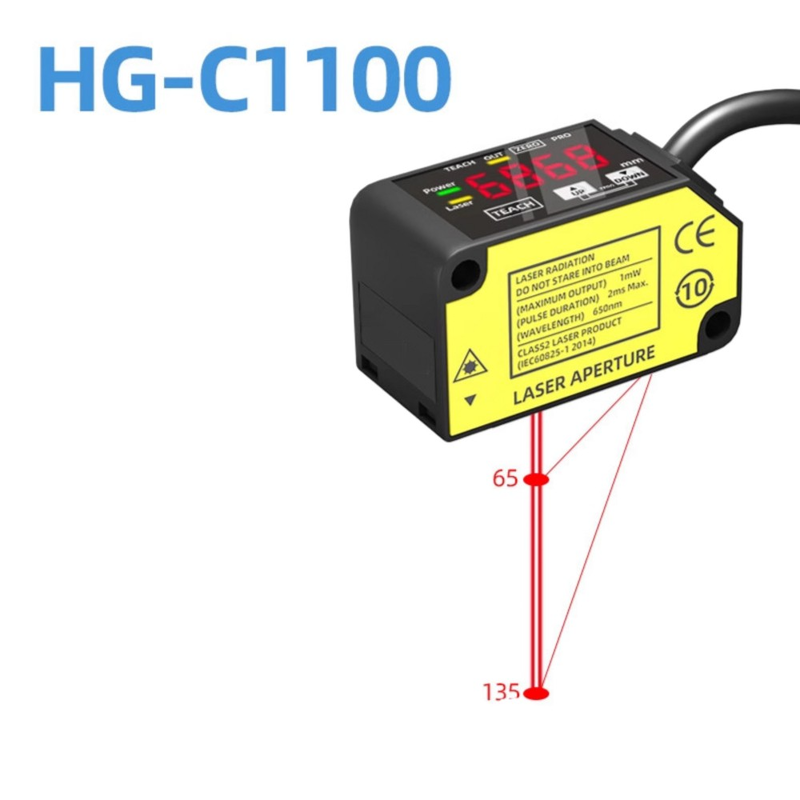

HG-C1100 Lazer Yer Değiştirme Sensörü 100Mm Merkez Mesafesi ±35Mm Ölçüm Aralığı 70Um Tekrarlanabilirlik Ip67 12-24V Dc Npn Pnp Çıkış 0-5V 4-20Ma Analog Sinyal

Ürün Tanımı:

HG-C serisi, endüstriyel otomasyon ortamlarında güvenilir, yüksek hassasiyetli mesafe ve konum ölçümleri için özel olarak tasarlanmış kompakt CMOS lazer yer değiştirme sensörlerinden oluşur.Her birim, yerleşik bir ayna ile birleştirilmiş entegre CMOS lazer optik sistemi ile donatılmıştır., özel yer değiştirme sensörlerinden beklenen ölçüm doğruluğundan ödün vermeden ince bir profil sağlar.

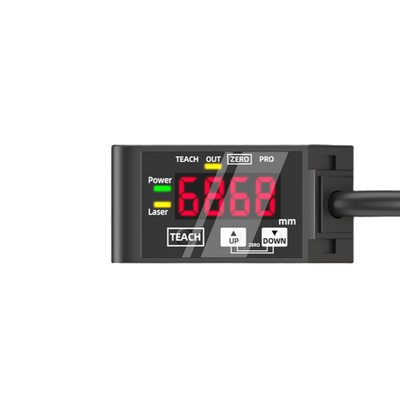

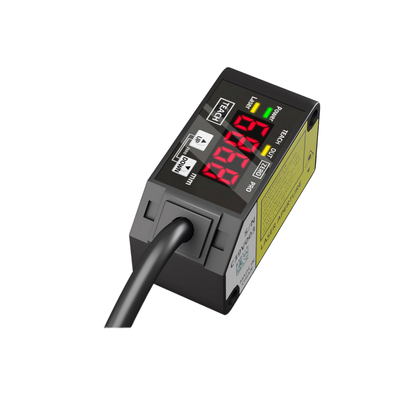

Bu sensörler, 7 segmentli bir dijital ekranla donatılmış olup, ölçülen mesafeleri milimetre olarak doğrudan göstermektedir.Bu kullanışlı özellik, operatörlerin okumaları kolayca doğrulamasını ve sınır ayarlarını yerinde yapılandırmasını sağlar., harici programlama cihazlarına olan ihtiyacı ortadan kaldırır.

Seride beş farklı ölçüm merkezi mesafesi sunulmaktadır: 30 mm, 50 mm, 100 mm, 200 mm ve 400 mm. Karşılaştırılan ölçüm aralıkları ±5 mm'den ±200 mm'ye kadar uzanır.10 μm ila 800 μm arasında değişen tekrarlanabilirlik değerlerine sahip, belirli modele bağlı olarakDoğrusal doğruluk, 30, 50 ve 100 mm modeller için tam ölçekte ± 0,1% 'dir, genişletilmiş menzilli sürümler ise ± 0,2% veya ± 0,3% tam ölçekte doğrusallık sağlar.

Çıktı seçenekleri açısından, HG-C sensörleri hem analog voltaj (0 ′′ 5 V) hem de analog akım (4 ′′ 20 mA) sinyalleri sağlar.Çeşitli sistem gereksinimlerine uygun olarak seçilebilir Işık Açık veya Karanlık Açık çalışma modları sunar.

HG-C serisi, dayanıklılığı göz önünde bulundurarak tasarlanmıştır ve IP67 standartlarına uygun kompakt bir kaplamada bulunur ve -10 ° C'den +45 ° C'ye kadar bir sıcaklık aralığında çalışabilmektedir.Cihazlar titreşime ve şoka dayanıklı., düşük akım tüketimi olan 12 ′′ 24 V DC kaynağı ile beslenir (40 mA veya daha az 24 V DC'de). Ek olarak, kullanıcılar 1.5 ms, 5 ms veya 10 ms yanıt sürelerinden seçebilirler.

CE, UKCA, FDA ve UL/c-UL gibi sertifikalar, uluslararası güvenlik ve kalite standartlarına uygunluğu sağlayan farklı HG-C modelleri için kullanılabilir.

Özellikleri:

Optik tasarım, yer değiştirme sensörlerinin tipik yüksek doğruluğunu tehlikeye atmadan sensörün derinliğini etkili bir şekilde azaltan yerleşik bir ayna ile kompakt bir CMOS yapısı kullanır.

Ölçümler, 7 segmentli açık bir ekran aracılığıyla milimetre olarak dijital olarak görüntülenir.Bu özellik, basit bir eşik konfigürasyonuna ve ölçülen mesafelerin anında kontrol edilmesine izin verir..

Sensör, 30, 50, 100, 200 ve 400 milimetrelik merkez mesafeleri ile birden fazla ölçüm aralığı sunar.Bu seçenekler ±5 mm'den ±200 mm'ye kadar değişen ölçüm aralıkları için esneklik sağlar..

HG-C1030'da etkileyici 10 mikrometreden HG-C1400'de 200 ile 400 milimetre arasındaki mesafeleri ölçmek için 800 mikrometreye kadar olan modeller arasında yüksek tekrarlanabilirlik sağlanır.

Çevresel veri alımını ve uygun ölçeklendirme ayarlarını kolaylaştıran 0 ′′ 5 V voltaj ve 4 ′′ 20 mA akım sinyalleri de dahil olmak üzere çift analog çıkışlar sağlanır.

Kullanıcılar, belirli uygulama ihtiyaçlarına göre ölçüm hızını sinyal istikrarıyla dengelemelerine izin veren 1,5 ms, 5 ms veya 10 ms arasında üç ayar arasında yanıt süresini seçebilirler.

Kontrol çıkışı açık koleksiyonlu bir transistör çıkışı aracılığıyla NPN veya PNP yapılandırmalarını destekler.Güvenilirliği artırmak için yerleşik kısa devre koruması ile birlikte seçilebilir Işık-Çık / Karanlık-Çık modlarını içerir.

Zorlu endüstriyel ortamlar için tasarlanan sensör, hem toz geçirmez hem de suya karşı dayanıklı olmasını sağlayan IP67 derecesine sahiptir.

CE (EMC / RoHS), UKCA, FDA lazer bildirimi uyumluluğu ve çeşitli pazarlarda uyumluluğu ve güvenliği garanti eden UL / c-UL tanımalarına sahip olmak da dahil olmak üzere çok çeşitli sertifikasyon standartlarını karşılar.

Gelişmiş yeteneklerine rağmen, sensör düşük güç tüketimini korur, 24 V DC'de 40 mA veya daha az ve 12 V DC'de 65 mA'ya kadar çekerek sürekli çalışma için enerji tasarruflu hale getirir.

Teknik parametreler:

Uygulamalar:

Konum ve varlık algılama, iş parçalarının transfer robotlarına ve montaj istasyonlarına doğru bir şekilde teslim edilmesini ve konumlandırılmasını sağlayarak endüstriyel otomasyonda çok önemli bir rol oynar.Bu doğrulama süreci, üretim iş akışı boyunca verimliliği ve hassasiyeti korumaya yardımcı olur.

Bir diğer önemli uygulama, yığılmış nesnelerin yüksekliğini ölçerek veya katman sayısını doğrulayarak yığının yüksekliğini ve miktarını doğrulamaktır.malzeme işleme sistemleri daha güvenilir çalışabilir ve yanlış sayımlar veya yükseklikler ile ilgili hatalardan kaçınabilir.

Kalınlık ve boyut denetimi, çevrimiçi kalite güvencesi için hayati önem taşımaktadır.Üretim hattını yavaşlatmadan belirtilen toleranslara ve standartlara uymasını garanti etmeye yardımcı olmak.

Taşınma izleme, konumlandırma aşamaları, baskı makineleri ve şekillendirme makineleri gibi çeşitli ekipman türleri için gerçek zamanlı geri bildirim sunar.Sürekli izleme, bu makinelerin amaçlanan parametreler içinde çalışmasını sağlar, böylece doğruluğu artırır ve kusur riskini azaltır.

Kalite kontrolü genellikle dijital mesafe okumalarından elde edilen eşiğ değerlerini kullanan git / gitme denetimleri yoluyla gerçekleştirilir.Bu yöntem, bir ürünün kalite gereksinimlerine uyduğuna karar vermek için basit bir yol sağlar., üretim katında karar vermeyi basitleştirir.

Son olarak, robot yönlendirmesi, seçme ve yerleştirme işlemleri ve otomatik nakliye sistemleri için gerekli olan analog mesafe geri bildiriminden yararlanır.robotlar görevlerini daha verimli ve daha güvenilir bir şekilde yapabilirler.
