Ürün Açıklaması:

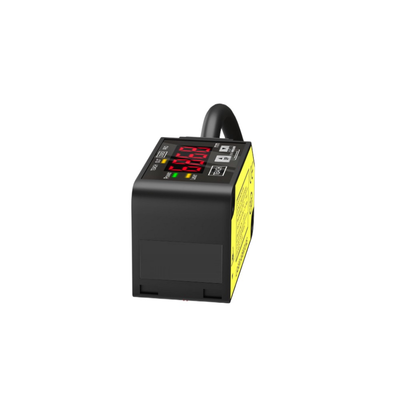

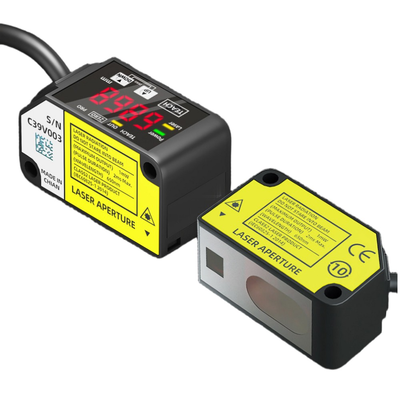

HG-C serisi, endüstriyel otomasyon uygulamalarında kararlı ve yüksek hassasiyetli mesafe ve konum ölçümleri sağlamak üzere tasarlanmış kompakt CMOS lazer mesafe sensörlerinden oluşur. Her sensör, ince bir gövde profili sağlarken özel mesafe sensörlerine kıyasla ölçüm hassasiyeti sunan yerleşik bir ayna ile birleştirilmiş bir CMOS lazer optik sistemi içerir.

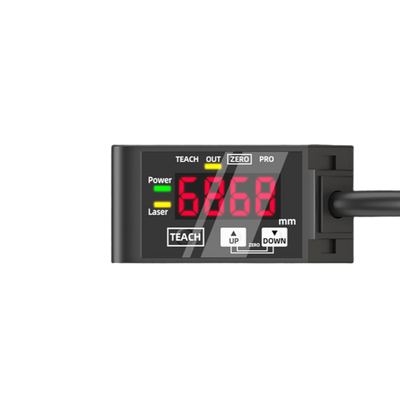

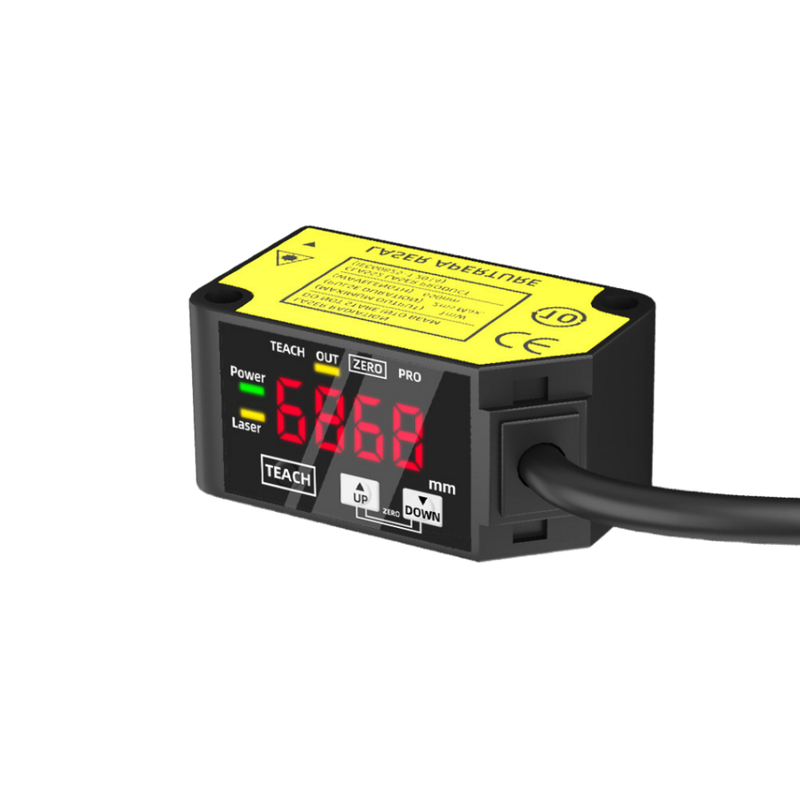

Bu sensörlerin önemli bir özelliği, ölçülen mesafeleri doğrudan milimetre cinsinden sunan 7 segmentli dijital ekrandır. Bu, operatörlerin herhangi bir harici programlama cihazına ihtiyaç duymadan yerinde okumaları kolayca doğrulamasını ve eşik değerlerini ayarlamasını sağlar.
HG-C serisi beş farklı ölçüm merkez mesafesi sunar: 30 mm, 50 mm, 100 mm, 200 mm ve 400 mm. Buna karşılık gelen ölçüm aralıkları ±5 mm ile ±200 mm arasında değişir, tekrarlanabilirlik modele bağlı olarak 10 µm ile 800 µm arasında değişir. Doğrusallık için, 30 mm, 50 mm ve 100 mm modeller ±%0,1 tam ölçek, daha uzun menzilli sensörler ise ±%0,2 veya ±%0,3 tam ölçek doğrusallık spesifikasyonlarına sahiptir.
Bu sensörler, analog voltaj (0–5 V), analog akım (4–20 mA) ve NPN veya PNP açık kolektör kontrol çıkışları dahil olmak üzere çok yönlü çıkış seçenekleri sunar. Kullanıcılar, uygulama gereksinimlerine bağlı olarak kontrol çıkış çalışma modunu Işık-AÇIK veya Karanlık-AÇIK olarak seçebilir.
IP67 dereceli kompakt bir muhafazaya yerleştirilmiş HG-C serisi sensörler, toz ve su girişi gibi çevresel faktörlere karşı sağlamdır. -10°C ila +45°C arasındaki sıcaklıklarda güvenilir bir şekilde çalışırlar ve endüstriyel ortamlarda karşılaşılan titreşim ve şoklara dayanacak şekilde tasarlanmışlardır. 12–24 V DC güç kaynağı ile çalışan bu sensörler, 24 V DC'de 40 mA veya daha az düşük akım tüketir. Ek olarak, farklı uygulama hızlarına uyum sağlamak için 1,5 ms, 5 ms veya 10 ms'den yanıt süreleri seçilebilir.
Belirli modele bağlı olarak, HG-C serisi sensörler CE, UKCA, FDA ve UL/c-UL standartlarını karşılamak üzere sertifikalandırılmıştır, bu da küresel güvenlik ve kalite düzenlemelerine uyumu sağlar.
Özellikler:
Kompakt CMOS optik tasarım, sensörün derinliğini önemli ölçüde azaltan yerleşik bir aynaya sahiptir ve mesafe sensörlerinin tipik yüksek doğruluğundan ödün vermez. Bu yenilikçi tasarım, ince bir profil korurken hassas ölçümler sağlar.
Ölçümler, net bir 7 segmentli dijital ekranda milimetre cinsinden kullanışlı bir şekilde görüntülenir. Bu doğrudan okuma, eşik değerlerinin ayarlanması işlemini basitleştirir ve ölçülen mesafelerin yerinde kolayca doğrulanmasını sağlar.
Sensör, 30, 50, 100, 200 ve 400 mm merkez mesafeleri ile birden fazla ölçüm aralığını destekler. Bu seçenekler, ±5 mm'den ±200 mm'ye kadar ölçüm aralıklarını mümkün kılarak çok çeşitli uygulamalara hitap eder.
Yüksek tekrarlanabilirlik garanti edilir, hassasiyet HG-C1030 modelinde 10 µm'den HG-C1400 modelinde 800 µm'ye kadar değişir (200 ve 400 mm arasındaki mesafeleri ölçerken). Bu, tekrarlanan ölçümlerde tutarlı ve güvenilir sonuçlar sağlar.
Harici veri toplama ve ölçeklendirme amacıyla çift analog çıkış sağlanır. Bunlar, diğer sistemlerle entegrasyon için çok yönlü seçenekler sunan 0–5 V voltaj çıkışı ve 4–20 mA akım çıkışını içerir.
Sensörün yanıt süresi 1,5 ms, 5 ms ve 10 ms arasında seçilebilir. Bu özellik, kullanıcıların belirli gereksinimlerine göre ölçüm hızı ve sinyal kararlılığı arasında denge kurmasına olanak tanır.
Kontrol çıkışı, açık kolektör transistör çıkışı kullanan NPN veya PNP konfigürasyonlarında mevcuttur. Seçilebilir Işık-AÇIK veya Karanlık-AÇIK çalışma modlarını destekler ve güvenilirliği artırmak için kısa devre koruması ile donatılmıştır.
Sensör IP67 derecelidir, bu da tamamen toz geçirmez ve su girişine dayanıklı olduğunu gösterir. Bu sağlam koruma, zorlu ve talepkar endüstriyel ortamlarda konuşlandırılmaya uygun hale getirir.
CE (EMC ve RoHS uyumlu), UKCA, FDA lazer bildirimi uyumluluğu ile UL ve c-UL tanınmalarını içeren geniş sertifikalarla birlikte gelir, uluslararası standartlara uyumu sağlar.
Gelişmiş özelliklerine rağmen, sensör düşük güç tüketimini korur, 24 V DC'de 40 mA veya daha az ve 12 V DC'de 65 mA veya daha az çeker, böylece enerji verimliliğini destekler.
Teknik Parametreler:
| Analog Çıkış |
0–5 V Voltaj / 4–20 mA Akım |
| Kontrol Çıkışı |
NPN Açık Kolektör (PNP Versiyonları Mevcut), motor kontaktörü, SIRIUS kontaktör ve 3 kutuplu kontaktör ile uyumlu |
| Besleme Gerilimi |
12–24 V DC ±%10 |
| Ölçüm Aralığı |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Tekrarlanabilirlik |
10 µm, 30 µm, 70 µm, 200 µm, 800 µm |
| Yanıt Süresi |
1,5 / 5 / 10 ms Seçilebilir |
| Koruma Sınıfı |
IP67 |
| Ölçüm Merkez Mesafesi |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
Uygulamalar:
Konum ve Varlık Tespiti
Bu uygulama, hem transfer robotlarında hem de montaj istasyonlarında iş parçalarının teslimatını ve doğru konumlandırılmasını doğrulamayı içerir. Doğru yerleştirme, verimli otomasyon ve iş akışı için kritiktir.
Yığın Yüksekliği ve Miktar Doğrulaması
Bu işlem, malzeme taşıma senaryolarında yığılmış öğelerin yüksekliğini ölçer veya katman sayısını onaylar. Doğru katman sayımı, stok kontrolünü ve üretim tutarlılığını korumaya yardımcı olur.
Kalınlık ve Boyut Denetimi
Üretim sırasında parçaları, levhaları ve çeşitli bileşenleri incelemek için hat içi ölçüm teknikleri kullanılır. Bu denetimler, ürünlerin belirtilen boyut toleranslarını ve kalite standartlarını karşılamasını garanti eder.
Deplasman İzleme
Deplasmanın gerçek zamanlı izlenmesi, konumlandırma aşamaları, presler ve şekillendirme ekipmanlarının çalışması için temel geri bildirim sağlar. Bu geri bildirim, üretim süreçleri boyunca hassasiyeti korumaya yardımcı olur.
Kalite Kontrol
Kalite güvencesi, dijital mesafe ölçümlerinden elde edilen eşik değerlerini kullanan geçme/kalma denetimleri ile desteklenir. Bu yöntem, bileşenlerin ilerlemeden önce önceden tanımlanmış kriterlere uymasını sağlar.
Robot Rehberliği
Robot sistemlerine, alma-bırakma görevlerini ve otomatik malzeme taşıma işlemlerini desteklemek için analog mesafe geri bildirimi sağlanır. Bu rehberlik, robotik operasyonların doğruluğunu ve verimliliğini artırır.
