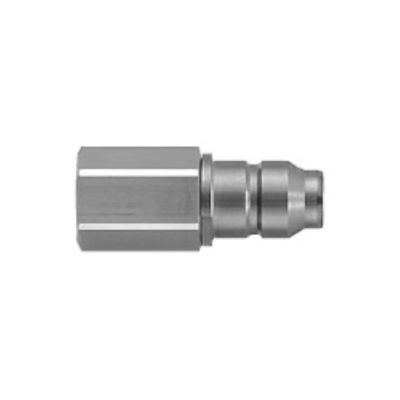

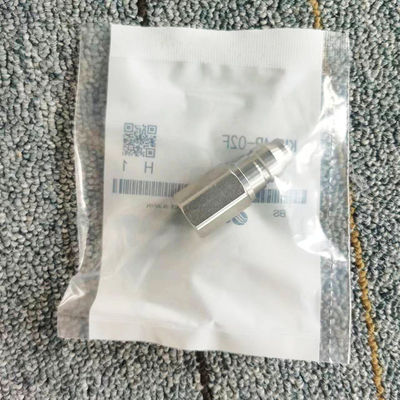

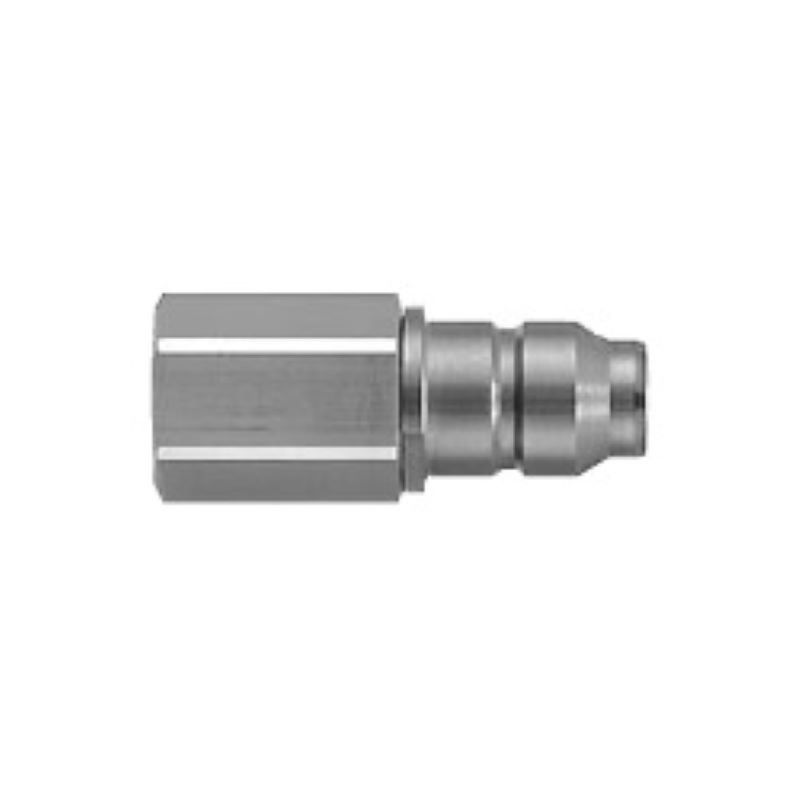

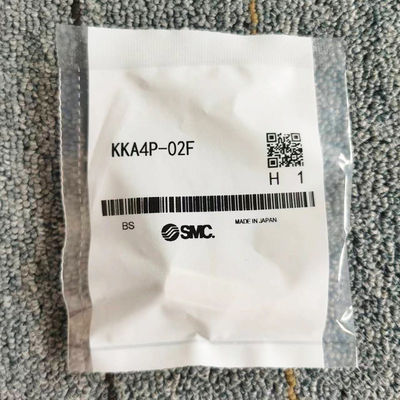

Name: SMC Pnömatik Armatürler Plug KKA4P-02F SUS Kadın Filer Tipi KKA Serisi
Brand: YW DKE TRADING COMPANY
SKU: KKA4P-02F KKA Serisi
Availability: InStock

Ana sayfa Ürünler Pnömatik boru armatürleri

SMC Pnömatik Armatürler Plug KKA4P-02F SUS Kadın Filer Tipi KKA Serisi

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	SMC
Sertifika:	CE
Model numarası:	KKA4P-02F KKA Serisi

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	Pazarlık edilebilir
Ambalaj bilgileri:	Poşet, Kutu, Karton, Palet
Teslim süresi:	Ödeme Sonrası 1-7İş Günü
Ödeme koşulları:	T/T, Western Union, Paypal
Yetenek temini:	5000 adet/1Ay

İletişim

Detaylı ürün tanımı

Operating Pressure Range(MPa):	0.1-1MPa	Pipe Connection Bore Dia.:	Rc1/4
Operating Temperature Range(°C):	-5～150	Applicable Fluid:	Water / Air
Size of Body:	1/4	Guaranteed Proof Pressure:	10MPa
Vurgulamak:	KKA Serisi fişi kka4p-02f , Paslanmaz çelik fiş kka4p-02f , Kadın iplik fiş kka4p-02f

KKA Serisi SS316 (KKA4P-02F) Tip Fiş (P) Kadın Filer Tip S Çiftlik

Yapılandırılmış Özellikler

Türü	Standart	Eklem tipi	Dişi ipli, ipli, ipli
Erkek/Dişi	Bağlantı	Vücut malzemesi	SUS304
Mühür malzemesi	[NBR] 00011	Uygulanabilir sıvı	Su / Hava
Çalışma ortamı, Uygulamalar	Standart	Çalışma sıcaklık aralığı ((°C)	- 5 ¢ 150
Çalışma basıncı aralığı ((MPa)	0 ¢ 1	Vücut Boyutu	1/4
Tüp Bağlantısı Bor Diya.	Rc1/4	Kontrol valfiyle veya olmadan	Y

S Coupler KKA Serisi Paslanmaz Çelik Türü Plug (P) Dişi İp Türü Spesifikasyonları

Dış görünüşü, kontrol valfi, fiş, dişi iplik türü

SMC Pnömatik Armatürler Plug KKA4P-02F SUS Kadın Filer Tipi KKA Serisi 0

KKA serisi için JIS sembolleri

SMC Pnömatik Armatürler Plug KKA4P-02F SUS Kadın Filer Tipi KKA Serisi 1

Her iki tarafında kontrol valfi olan modellerin özellikleri

Vücut Boyutu	Sıvı damlatma miktarı (her örnekte cm3)	Havalandırma miktarı (her örnekte cm3)
KKA3	0.02	0.1
KKA4	0.04	0.1
KKA6	0.06	0.2
KKA7	0.14	0.5
KKA8	0.27	0.9
KKA9	0.77	2.7

"Sıvı damlatma miktarı", fiş soketinin açılmasıyla kaybedilen iç suyun miktarını ifade eder.
"Havalandırma miktarı", fiş ve soket bağlandığında içeri alınan dış havanın miktarını ifade eder.

Çalışma sıvısı	Su, hava
Çalışma basıncı aralığı_*1	KKA3: -100 kPa ile 1 MPa arasında KKA4, KKA6, KKA7, KKA8, KKA9: 0 ila 1 MPa
Garantılı Basınç	10 MPa
Çevre sıcaklığı ve çalışma sıvısı sıcaklık aralığı	-5 ila +150°C (dondurma yok) *Buhar için kullanılamaz.
Yağlanmamış Spesifikasyon	Yağ kullanmaz. (İğne ve metal kaydırıcı parçalar: flüor kaplama)
Malzeme	Metal parçalar: SUS304; kauçuk parçalar: fluoroelastomer (özel FKM)

*1: Sıfır sızıntı garantisi sağlanamadığından, sızıntı testi veya vakum tutma için kullanılmamalıdır.

Performans

Fiş bağlantı yöntemi: tek eylemli bağlantı ve serbest bırakma
Kontrol valfi: kontrol valfi her iki fiş ve soket tarafına da yerleştirilmiş, kontrol valfi olmadan

*KKA serisi KK serisine veya KKH serisine bağlanamaz.

Yapısal Çizim

Plug yapısal çizimi

KKA serisinin yapısal çizimi

Sayı	Parça Adı	Malzeme	Not:
1	Fiş gövde	SUS304	Fluor kaplama
2	Fişlenmiş arka gövde	SUS304	-
3	Bağlama valfi	SUS304	-
4	Valf O-ring	Özel FKM	Fluor kaplama
5	Fiş gövde O-halkası	Özel FKM	Fluor kaplama
6	Bağlantı valfi yayı	SUS304'e eşdeğer	KKA3
6	Bağlantı valfi yayı	SUS304	KKA4, KKA6, KKA7, KKA8, KKA9

Boyutlar: fiş (P)

Kontrol Valf ile

Kontrol valfi, dişi iplik tipi boyut çizimi ile

Vücut Boyutu	Model	T Bağlantı portu çapı	H Dairelerin Genişliği	L₁	L₂	En az delik çapı	Etkili Kesit Alanı mm²	Ağırlık g
1/8	KKA3P-01F	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc 3/8	19	40.4				35.8
1/4	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc 3/8	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
1/2	KKA6P-03F	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
3/4	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc 1	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc 1		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
1 1/4	KKA9P-10F	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2
