YW DKE TİCARET ŞİRKETİ
 |
| Menşe yeri: | Çin |
| Marka adı: | SMC |
| Sertifika: | CE |
| Model numarası: | KQG2H06-M5 |
| Min sipariş miktarı: | 1 parça |
|---|---|
| Fiyat: | Pazarlık edilebilir |
| Ambalaj bilgileri: | Karton / Müşterilerin Gerektiği Gibi |
| Teslim süresi: | Ödeme Sonrası 1-7İş Günü |
| Ödeme koşulları: | T/T, Western Union, paypal |
| Yetenek temini: | 5000 adet/1Ay |
| ortamın sıcaklığı: | -5~150°C | Malzeme: | SUS316 |
|---|---|---|---|
| Medya: | Hava veya sıvı | Bağlantı dişi R, M: | M5 x 0,8 |
| Basınç: | 0-1MPa | Uygulama alanı: | Havacılık Endüstrisi |
| Vurgulamak: | Tek dokunuşlu pnevmatik boru armatürleri,Eklemler Pnömatik boru armatürleri,Eklemler Tek Dokunma Pnömatik Bileşenler |
||

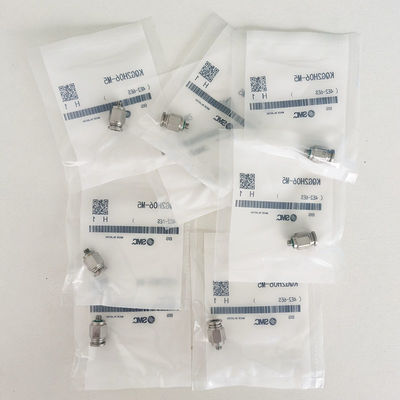

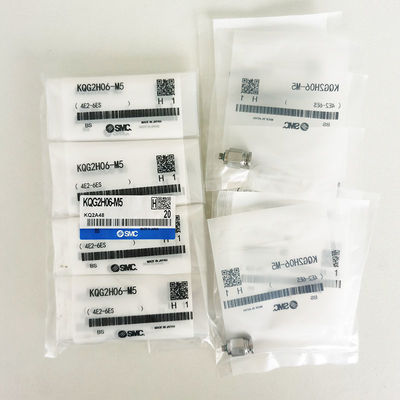

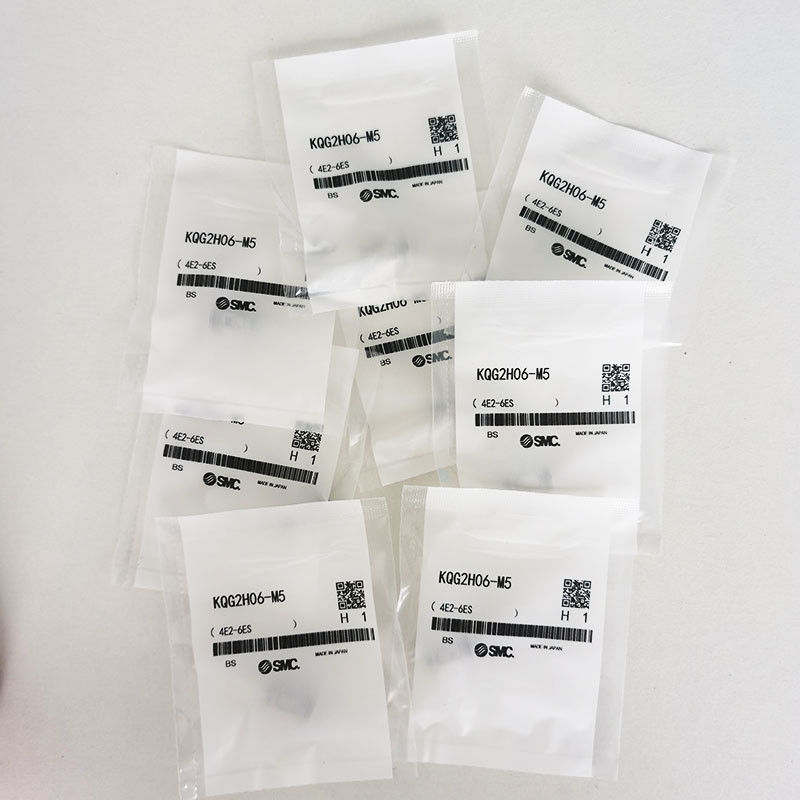

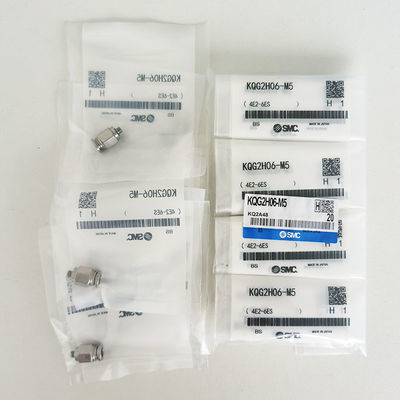

SMC KQG2H06-M5
EklemlerSS316 0-1mpa Havacılık ve Uzay Sanayi
Ürün Tanımı:
Filtreli, Tüpten Tüpe Adaptörler - SMC KQG2H
KQG2H SUS316 Paslanmaz çelik armatürler
SMC KQG2H serisi tek dokunuşlu pnevmatik armatürler, SUS316 paslanmaz çelikten üretilir ve paslanmaz çelik sınıfından daha iyi korozyon direnci özellikleri sunar.SUS316 paslanmaz çelik daha yüksek delikleme ve korozyon direnci özellikleri sunar, ve özellikle klorür ortamları için uygundur.
Tek dokunuşlu armatürlerin bu yelpazesi, mühendislere korozyona karşı dayanıklılık,Kimyasallar ve yüksek sıcaklıklar gereklidir.KQG2H serisi, mevcut KQG serisinden yaklaşık% 30 daha küçük ve% 62 daha hafiftir ve 3.2 ile 16 mm arasında boru çapları için kullanılabilir.
Ayrıca, KQG2H serisi basınçlı hava, su ve buhar ile kullanıma uygundur.ve çeşitli basınç aralığında (-100kPa'dan 1MPa'ya) ve sıcaklık koşullarında (-5°C'den +150°C'ye) çalışabilir.
Özellikleri:
Kompakt ve Hafif
Bu model, KQGL06-01S ile karşılaştırıldığında çok daha kısa ∼% 30 ∼ ve aynı zamanda daha hafiftir ∼% 62 daha hafiftir.
Bu modelde kullanılan paslanmaz çelik malzemesi 316'dır ve mühür için özel FKM kullanılır.
Bu model, FEP, PFA, Nylon, Yumuşak Nylon, Poliüretan ve Polyolefin (PO) tüpleri ile kullanılabilir.
Uygulanabilir borular:
| Uygulanabilir Tüpleme | Uygulanabilir Tüpleme | FEP, PFA, Nylon, Yumuşak NylonNot:1), Polyurethane, Polyolefin |
| Tüpleme 0.D. | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| Özellikler | SıvıNot:3) | Hava, Su, Buhar Not:2) |
| Çalışma basıncı aralığı | -100 kPa ile 1 MPa arasındaNot:4) | |
| Basınç göstergesi | 3.0 MPa | |
| Çevre ve sıvı sıcaklığıNot:5) | - 5 ile 150°C arasında (dondurma yok)Not:4) | |
| Yağlayıcı | Yağsız özellik | |
| İpekler üzerinde mühür | Kaplama maddesine sahip | |
| Sıcaklık Montaj Durumu İç elbise |
Tüpleme | Sıcaklık |
| FEP boruları/TH Serisi | 80°C veya daha fazla | |
| Süper PFA boruları/TL Serisi | 120°C veya daha fazla | |
Not 1) Yumuşak naylon borular için su kullanılamaz.
Not 2) Uygulanabilir tüp hakkında SMC ile ayrı bir şekilde görüşün.
Not 3) Sızıntı testi gibi vakum tutan bir uygulamada kullanmaktan kaçının, çünkü sızıntı var.
Not 4) Tüpün çalışma basıncı aralığını ve çalışma sıcaklık aralığını kontrol edin.
Not 5) Aşağıdaki durumlarda iç kapağı kullanmanız önerilir (Bunlar hariç)Ø3.2):
● Yüksek sıcaklıkta kullanılırken.
● Yüksek sıcaklıkta kullanılırken.
|
Erkek bağlantı: KQG2H |
|||||||||
| Uygulanabilir Tüp aşırı doz. (mm) |
Bağlantı iplik R, M |
Model | H (Açıklık (düzden) |
Not 1) ØD |
L | A* | M | Not 2) Etkili alan (mm2) |
Ağırlık |
| Ö3.2 | M5 x 0.8 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 x 0.8 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 x 0.8 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 1/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| 1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| 1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| 1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
