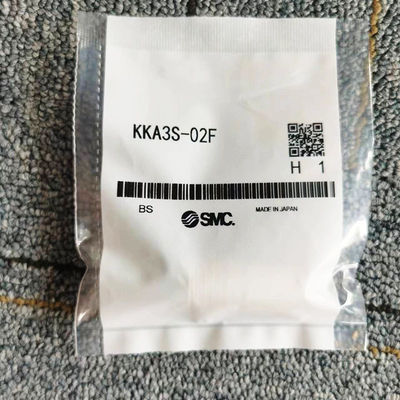

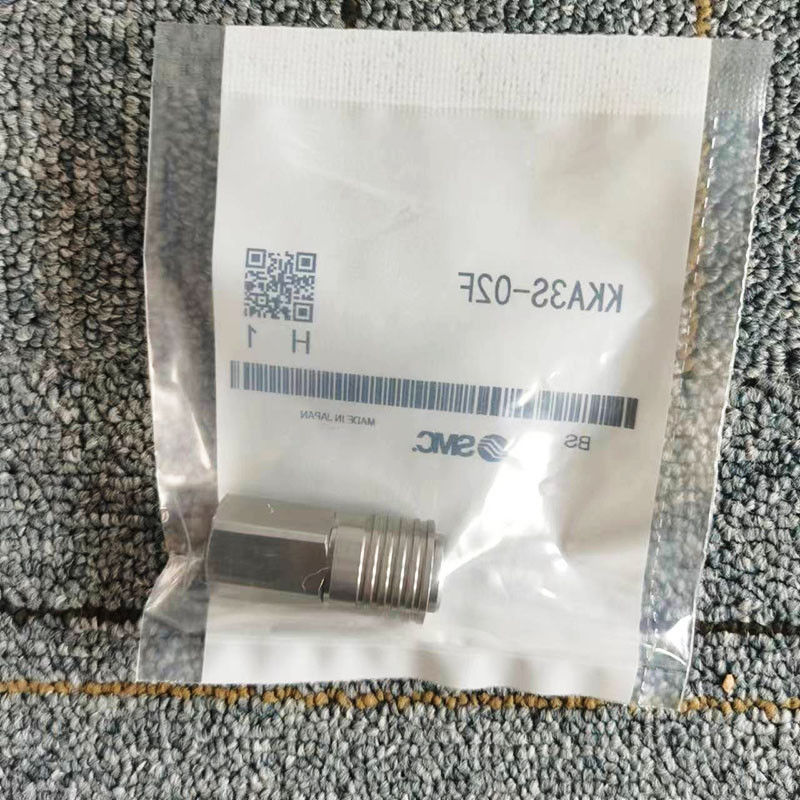

Name: KKA Serisi SS316 KKA3S-02F Tipi Fiş (P) Dişi Filer Tipi S Çiftleyici
Brand: YW DKE TRADING COMPANY
SKU: KKA3S-02F KKA Serisi
Availability: InStock

Ana sayfa Ürünler Pnömatik boru armatürleri

KKA Serisi SS316 KKA3S-02F Tipi Fiş (P) Dişi Filer Tipi S Çiftleyici

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	SMC
Sertifika:	CE
Model numarası:	KKA3S-02F KKA Serisi

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	Pazarlık edilebilir
Ambalaj bilgileri:	Poşet, Kutu, Karton, Palet
Teslim süresi:	Ödeme Sonrası 1-7İş Günü
Ödeme koşulları:	T/T, Western Union, paypal
Yetenek temini:	5000 parça/1ay

İletişim

Detaylı ürün tanımı

Çalışma Basıncı Aralığı(MPa):	0.1-1MPa	Boru Bağlantısı Delik Çapı:	Kc1/4
Çalışma Sıcaklığı Aralığı(°C):	-5~150	uygulanabilir sıvı:	Su / Hava
vücut ölçüsü:	1/8	Garantılı Basınç:	10MPa
Vurgulamak:	S Kuplayıcı SS316 Tipi Fiş , Kadın İp SS316 Tipi Fiş

KKA Serisi SS316 (KKA3S-02F) Tip Fiş (P) Dişi Filer Tip S Çiftleyici

Ürün Tanımı

· Vücut malzemesi: paslanmaz çelik (SUS316)
· Mühür malzemesi: Fluor kauçuk (özel FKM)
[Özellikler]
· Çeşitli çalışma koşullarına uygun olarak kontrol valfi ile veya olmadan mevcuttur
· Soketten fişleri ayırırken sıvı damlama miktarını azaltır
Sıvı damlatma miktarı: her kaldırımda 0,02 ila 0,77 cm3; havalandırma miktarı: her kaldırımda 0,1 ila 2,7 cm3
· Yağlanmamış özellikler (standart)

Yapılandırılmış Özellikler

Türü	Standart	Eklem tipi	Dişi ipli, ipli, ipli
Erkek/Dişi	[Soket (Kadın) ] Soket	Vücut malzemesi	SUS316
Mühür malzemesi	[NBR] 00011	Uygulanabilir sıvı	Su / Hava
Çalışma ortamı, Uygulamalar	Standart	Çalışma sıcaklık aralığı ((°C)	- 5 ¢ 150
Çalışma basıncı aralığı ((MPa)	-0,1 ̇1	Vücut Boyutu	1/8
Tüp Bağlantısı Bor Diya.	Rc1/4	Kontrol valfiyle veya olmadan	N

S Coupler KKA Serisi Paslanmaz Çelik Türü Plug (P) Dişi İp Türü Spesifikasyonları

Dış görünüşü, kontrol valfi, fiş, dişi iplik türü

KKA Serisi SS316 KKA3S-02F Tipi Fiş (P) Dişi Filer Tipi S Çiftleyici 0

KKA serisi için JIS sembolleri

KKA Serisi SS316 KKA3S-02F Tipi Fiş (P) Dişi Filer Tipi S Çiftleyici 1

Çalışma sıvısı	Su, hava
Çalışma basıncı aralığı_*1	KKA3: -100 kPa ile 1 MPa arasında KKA4, KKA6, KKA7, KKA8, KKA9: 0 ila 1 MPa
Garantılı Basınç	10 MPa
Çevre sıcaklığı ve çalışma sıvısı sıcaklık aralığı	-5 ila 150°C (dondurma yok) *Buhar için kullanılamaz.
Yağlanmamış Spesifikasyon	Yağ kullanmaz. (İğne ve metal kaydırıcı parçalar: flüor kaplama)
Malzeme	Metal parçalar: SUS304; kauçuk parçalar: fluoroelastomer (özel FKM)
Mürekkep balığı	Erkek iplik mühürleyici dahil

*1: Sıfır sızıntı garantisi sağlanamadığından, sızıntı testi veya vakum tutma için kullanılmamalıdır.

Performans

Fiş bağlantı yöntemi: tek eylemli bağlantı ve serbest bırakma
Kontrol valfi: kontrol valfi her iki fiş ve soket tarafına da yerleştirilmiş, kontrol valfi olmadan

*KKA serisi KK serisine veya KKH serisine bağlanamaz.

Her iki tarafında kontrol valfi olan modellerin özellikleri

Vücut Boyutu	Sıvı damlatma miktarı (her örnekte cm3)	Havalandırma miktarı (her örnekte cm3)
KKA3	0.02	0.1
KKA4	0.04	0.1
KKA6	0.06	0.2
KKA7	0.14	0.5
KKA8	0.27	0.9
KKA9	0.77	2.7

"Sıvı damlatma miktarı", fiş soketinin açılmasıyla kaybedilen iç suyun miktarını ifade eder.
"Havalandırma miktarı", fiş ve soket bağlandığında içeri alınan dış havanın miktarını ifade eder.
Kontrol Valf ile

Kontrol valfi, dişi iplik tipi boyut çizimi ile

Yapısal Çizim

Soket yapısal çizimi

KKA serisinin yapısal çizimi

Vücut Boyutu	Model	T Bağlantı portu çapı	H Dairelerin Genişliği	L₁	L₂	En az delik çapı	Etkili Kesit Alanı mm²	Ağırlık g
1/8	KKA3P-01F	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc 3/8	19	40.4				35.8
1/4	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc 3/8	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
1/2	KKA6P-03F	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
3/4	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc 1	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc 1		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
1 1/4	KKA9P-10F	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2
