SMC KQG2H04-M5
EklemlerSS316 0-1mpa Havacılık ve Uzay Sanayi
Ürün Tanımı:

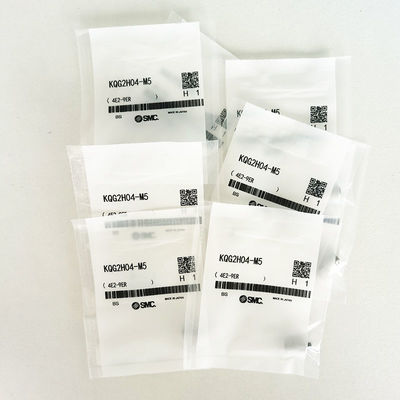

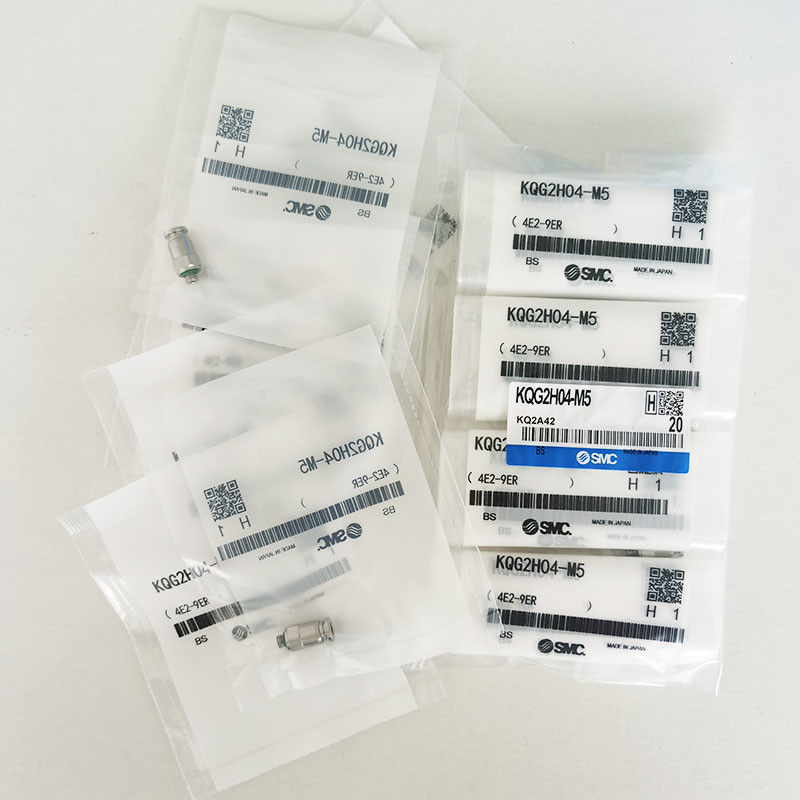

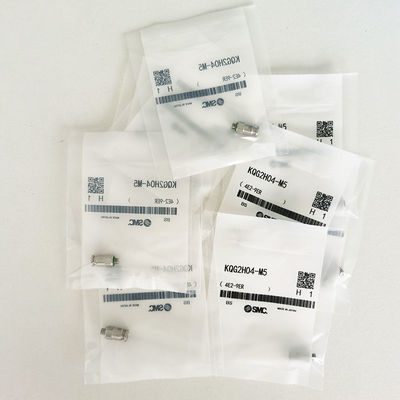

316 paslanmaz çelik, iplik mühürleyici ile erkek bağlayıcı bağlama armatürleri (KQG2H04-M5)
Parça numarası: KQG2H04-M5
SMC One-Touch takımı.
Özellikleri
· Düşük ağırlıkta kompakt.
· Yağsız.
· Buhar ile kullanılabilir.
· Metal parça: SUS316, Mühür parçası: özel FKM.
· Çalışma sıvısı sıcaklığı: -5 ila +150°C
· Japonya Gıda Sağlık Yasası'na uygun. (Bölüm malzemeleri araç ve ambalaj kapı standart testine uygun.)
Başvurular
· Kadın bir iplikten tek yönde borular için kullanılır.
Erkek bağlantı - KQG2 Serisi
SMC'nin KQG2 paslanmaz çelik serisi, mühendislere korozyona, kimyasallara ve yüksek sıcaklıklara dirençli olmaları için yüksek performanslı, hafif ve kompakt atış armatürleri sunar..Mevcut KQG aralığından %30 daha küçük ve %62 daha hafif ve 3.2 ile 16 mm arasında boru çapları için kullanılabilir.buhar ve çeşitli basınç aralığında (-100kPa'dan 1MPa'ya) ve sıcaklık koşullarında (-5°C'den +150°C'ye) çalışabilmek.
Uygulanabilir borular:
| Uygulanabilir Tüpleme |
Uygulanabilir Tüpleme |
FEP, PFA, Nylon, Yumuşak NylonNot:1), Polyurethane, Polyolefin |
| Tüpleme 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Özellikler |
SıvıNot:3) |
Hava, Su, Buhar Not:2)
|
| Çalışma basıncı aralığı |
-100 kPa ile 1 MPa arasındaNot:4) |
| Basınç göstergesi |
3.0 MPa |
| Çevre ve sıvı sıcaklığıNot:5) |
- 5 ile 150°C arasında (dondurma yok)Not:4) |
| Yağlayıcı |
Yağsız özellik |
| İpekler üzerinde mühür |
Kaplama maddesine sahip |
Sıcaklık
Montaj Durumu
İç elbise |
Tüpleme |
Sıcaklık |
| FEP boruları/TH Serisi |
80°C veya daha fazla |
| Süper PFA boruları/TL Serisi |
120°C veya daha fazla |
| |
|
Not 1) Yumuşak naylon borular için su kullanılamaz.
Not 2) Uygulanabilir tüp hakkında SMC ile ayrı bir şekilde görüşün.
Not 3) Sızıntı testi gibi vakum tutan bir uygulamada kullanmaktan kaçının, çünkü sızıntı var.
Not 4) Tüpün çalışma basıncı aralığını ve çalışma sıcaklık aralığını kontrol edin.
Not 5) Aşağıdaki durumlarda iç kapağı kullanmanız önerilir (Bunlar hariç)Ø3.2):
● Yüksek sıcaklıkta kullanılırken.
● Yüksek sıcaklıkta kullanılırken.
|
Erkek bağlantı: KQG2H
|
Uygulanabilir
Tüp aşırı doz.
(mm) |
Bağlantı
iplik
R, M |
Model |
H
(Açıklık
(düzden) |
Not 1)
ØD |
L |
A* |
M |
Not 2)
Etkili
alan (mm2) |
Ağırlık |
| Ö3.2 |
M5 x 0.8 |
KQG2H23-M5 |
8 |
8 |
16.5 |
13.5 |
12 |
3 |
3.3 |
| 1/8 |
KQG2H23-01S |
10 |
15.4 |
12.3 |
3.4 |
5.7 |
| 1/4 |
KQG2H23-02S |
14 |
21 |
16.3 |
16.9 |
| ø4 |
M5 x 0.8 |
KQG2H04-M5 |
10 |
8.7 |
17.1 |
14.1 |
12.6 |
4 |
5 |
| 1/8 |
KQG2H04-01S |
15.3 |
12.2 |
5.6 |
4.7 |
| 1/4 |
KQG2H04-02S |
14 |
20.9 |
16.2 |
15.8 |
| ø6 |
M5 x 0.8 |
KQG2H06-M5 |
12 |
11.1 |
19.1 |
16.1 |
13.6 |
4 |
7.7 |
| 1/8 |
KQG2H06-01S |
18.1 |
15 |
13.1 |
7 |
| 1/4 |
KQG2H06-02S |
14 |
20.8 |
16.1 |
14.5 |
| 3/8 |
KQG2H06-03S |
17 |
23 |
17.9 |
27.3 |
| ø8 |
1/8 |
KQG2H08-01S |
14 |
13.4 |
24.5 |
21.4 |
16.1 |
26.1 |
12.8 |
| 1/4 |
KQG2H08-02S |
22.3 |
17.6 |
12.9 |
| 3/8 |
KQG2H08-03S |
17 |
23.7 |
18.6 |
24.7 |
| ø10 |
1/8 |
KQG2H10-01S |
17 |
16.4 |
25.5 |
22.4 |
17 |
26.1 |
18.9 |
| 1/4 |
KQG2H10-02S |
27.9 |
23.2 |
41.5 |
21.6 |
| 3/8 |
KQG2H10-03S |
23 |
17.9 |
20.6 |
| 1/2 |
KQG2H10-04S |
22 |
28.6 |
22.2 |
51.1 |
| ø12 |
1/4 |
KQG2H12-02S |
19 |
18.5 |
30.5 |
25.8 |
18.6 |
58.3 |
27.4 |
| 3/8 |
KQG2H12-03S |
24.7 |
19.6 |
20.5 |
| 1/2 |
KQG2H12-04S |
22 |
28.7 |
22.3 |
44.6 |
| ø16 |
3/8 |
KQG2H16-03S |
24.6 |
33.6 |
28.5 |
20.8 |
81 |
46 |
| 1/2 |
KQG2H16-04S |
24 |
29.5 |
23.1 |
113 |
37.4 |
