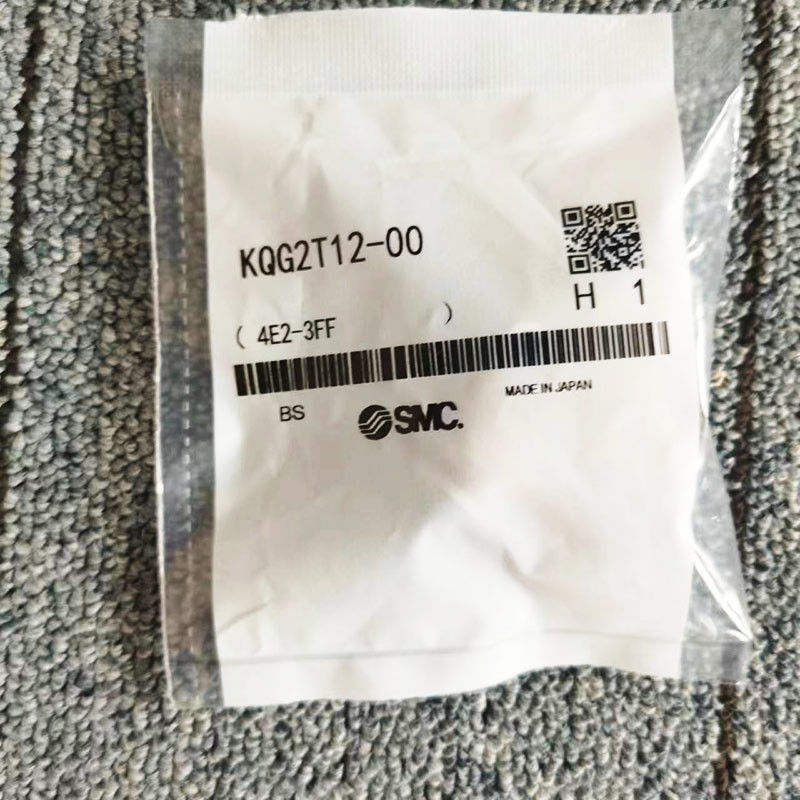

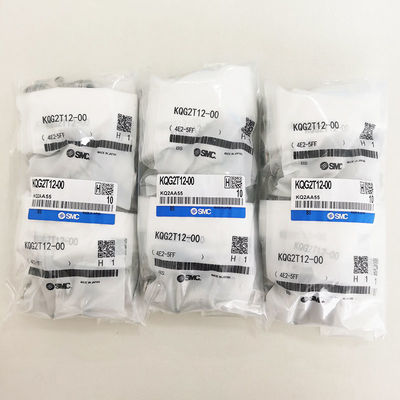

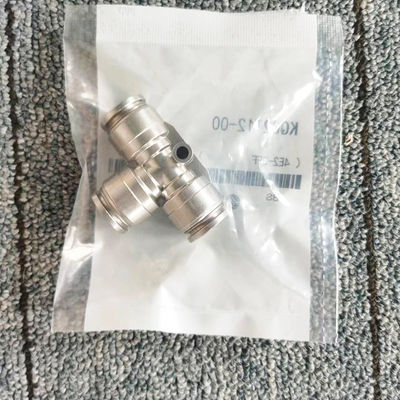

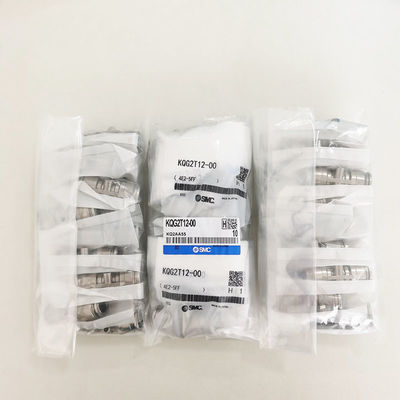

SMC KQG2T12-00
Fittings Tek dokunuşlu koplamalar Enerji endüstrisi SUS316
Ürün Tanımı:
SMC KQG2 serisi tek dokunuşlu pnevmatik armatürler kullanıcılara çok sayıda avantaj sağlar.Bu armatürlerin boyutu %30 daha küçük ve ağırlığı %62 daha hafiftir.Ek olarak, 3.2 ile 16 mm arasında değişen çeşitli boru çaplarına uyarlanabilirler.
Bu armatürler inanılmaz derecede hafif ve kullanışlı bir tasarımla inşa edilmiştir. Bu da onları birçok ortamda kullanmak için harika bir seçenek haline getirmiştir.Bu armatürler geniş bir basınç ve sıcaklık aralığında (sırasıyla -100kPa'dan 1MPa'ya ve -5°C'den 150°C'ye kadar).
Ayrıca, bu armatürler, SUS316 paslanmaz çelik ile üretiliyor ve 304 paslanmaz çelik sınıfına kıyasla daha üstün paslanmazlık özelliklerine sahiptir.Bu özellik, klorür miktarının yüksek olduğu alanlarda gerçekleşen süreçler için çok yararlıdır..
Özellikleri:
SMC KQG2 serisi tek dokunuşlu pnevmatik armatürler, popüler 304 sınıfı paslanmaz çelikten daha gelişmiş anti-korozyon özellikleri sunan SUS316 paslanmaz çelik kullanılarak üretilmiştir.Özellikle, SUS316, özellikle klor yoğun ortamlarda üstün çukur ve korozyon direnci sağlar.
SMC KQG2 serisi tek dokunuşlu pnevmatik armatürler ayrıca kompakt ve hafif tasarımları ile dikkat çekmektedir.Ürünün boyutları, KQGL06-01S'in önceki modelinden yaklaşık% 30 daha kısa ve yaklaşık% 62 daha hafiftir., metal bileşenlerin çoğunluğu paslanmaz çelik 316'dan yapılmış ve özel bir FKM mühürleyici katmanla güçlendirilmiştir.SMC KQG2 serisi tek dokunuşlu pnevmatik armatürler, TEP gibi boru malzemeleri ile en iyi şekilde çalışır, PFA, Nylon, yumuşak nylon, poliüretan ve poliolefin.
Uygulanabilir borular: Metrik Boyut, Bağlantı Fileri: M, R, RC
| Uygulanabilir Tüpleme |
Uygulanabilir Tüpleme |
FEP, PFA, Nylon, Yumuşak Nylon Not1), Polyurethane, Polyolefin |
| Tüpleme 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Özellikler |
SıvıNot:3) |
Not:2) |
| Çalışma basıncı aralığı |
-100 kPa'dan 1 MPa'ya Not4) |
| Basınç göstergesi |
3.0 MPa |
| Çevre ve sıvı sıcaklığıNot:5) |
- 5 ile 150°C arasında (dondurma yok) Not4) |
| Yağlayıcı |
Yağsız özellik |
| İpekler üzerinde mühür |
Kaplama maddesine sahip |
Sıcaklık
Montaj Durumu
İç elbise |
Tüpleme |
Sıcaklık |
| FEP boruları/TH Serisi |
80°C veya daha fazla |
| Süper PFA boruları/TL Serisi |
120°C veya daha fazla |
| |
|
Not 1) Yumuşak naylon borular için su kullanılamaz.
Not 2) Uygulanabilir tüp hakkında SMC ile ayrı bir şekilde görüşün.
Not 3) Sızıntı testi gibi vakum tutan bir uygulamada kullanmaktan kaçının, çünkü sızıntı var.
Not 4) Tüpün çalışma basıncı aralığını ve çalışma sıcaklık aralığını kontrol edin.
Not 5) Aşağıdaki durumlarda iç kapağı kullanmanız önerilir (Bunlar hariç)Ø3.2):
● Yüksek sıcaklıkta kullanılırken.
● Yüksek sıcaklıkta kullanılırken.
Teknik parametreler
| Union Elbow: KQG2T |
Uygulanabilir
Tüp aşırı doz.
(mm) |
Model |
Not 1)
ØD |
L |
A |
Q |
M |
ØN |
ØO |
Not 2)
Etkili
alan (mm2) |
Ağırlık |
| Ö3.2 |
KQG2T23-00 |
8.3 |
13.6 |
20.5 |
4.1 |
12 |
3.2 |
5.6 |
3.4 |
7.9 |
| ø4 |
KQG2T04-00 |
9.1 |
14.6 |
21.8 |
4.4 |
12.6 |
3.2 |
5.6 |
6.4 |
9.5 |
| ø6 |
KQG2T06-00 |
11.4 |
16.6 |
24.6 |
5.2 |
13.6 |
3.2 |
5.6 |
13.4 |
14.2 |
| ø8 |
KQG2T08-00 |
13.7 |
20.1 |
31.1 |
7 |
16.1 |
4.2 |
8 |
25.6 |
24.4 |
| ø10 |
KQG2T10-00 |
16.6 |
22 |
34 |
8 |
17 |
4.2 |
8 |
40 |
36.8 |
| ø12 |
KQG2T12-00 |
18.7 |
24.6 |
37.7 |
9.1 |
18.6 |
4.2 |
8 |
57.4 |
46.9 |
| ø16 |
KQG2T16-00 |
24.6 |
28.8 |
43.4 |
10.6 |
20.8 |
4.2 |
8 |
100 |
75.5 |
