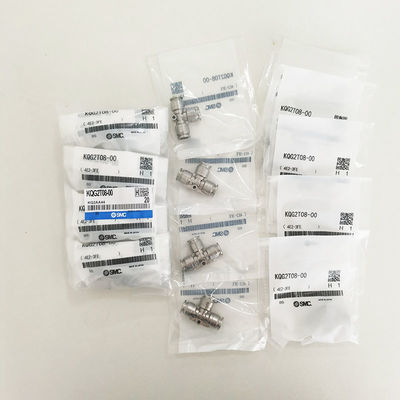

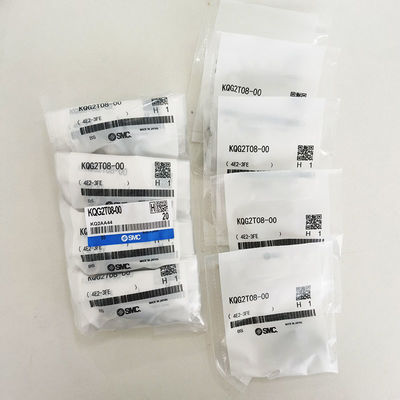

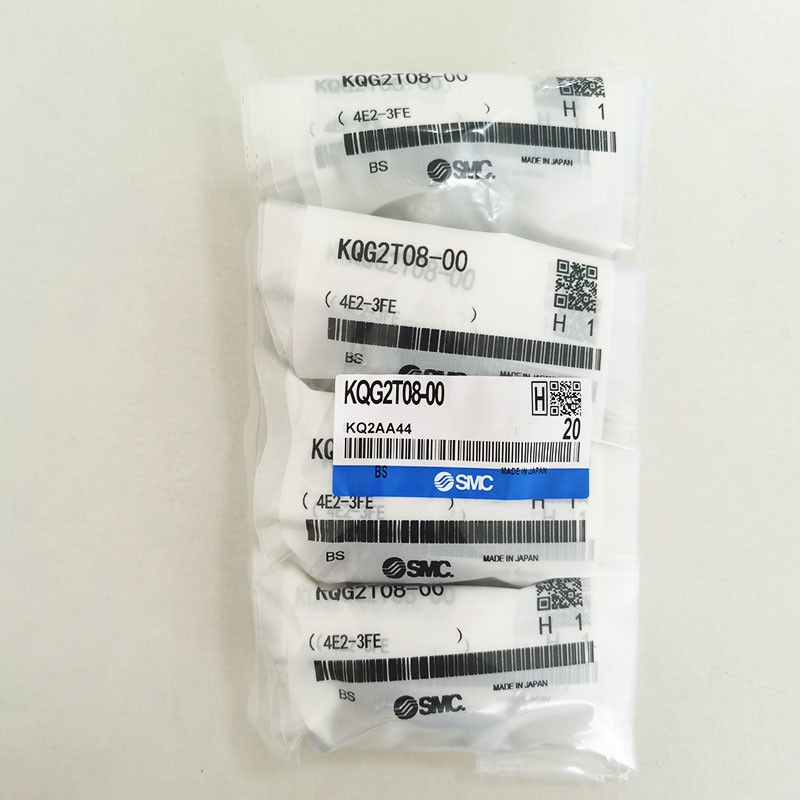

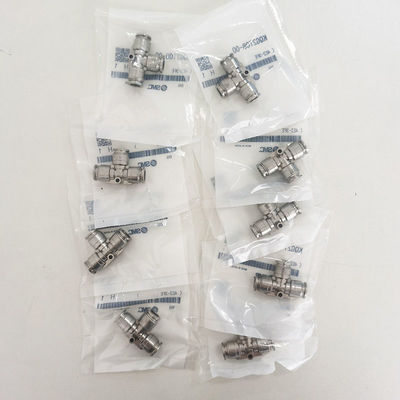

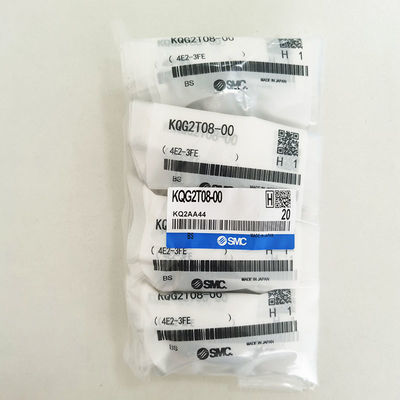

SMC KQG2T08-00
Fittings One-Touch Tube Uygulanabilir O.D. 8mm
Ürün Tanımı:
SMC KQG2 serisi tek dokunuşlu pnevmatik armatürler, tüketiciler için büyük faydalar sağlar.aynı zamanda 3'ten farklı boru çapları ile uyumludurlar.Hafif ve kompakt tasarımları, basınçlı hava ve su veya buhar gibi çoklu ortamlar için uygun hale getirir.
Çeşitli basınç ve sıcaklık koşullarında ( -100kPa'dan 1MPa'ya ve -5°C'den +150°C'ye kadar) ekipmanların performansı güvenilir ve idealdir.Bu armatürler daha kaliteli SUS316 paslanmaz çelikten yapılmıştır.Bu nedenle, SUS316 paslanmaz çelik klorür ortamı için mükemmeldir.
Özellikleri:
SMC KQG2 serisi tek dokunuşlu pnevmatik armatürler, 304 paslanmaz çelikten daha iyi korozyon ve erozyon direnci özelliklerine sahip SUS316 paslanmaz çelikten yapılmıştır.SUS316 paslanmaz çelik klorür ortamları için de daha uygundur.
Bu ürün, önceki model KQGL06-01S'den daha kısa ve daha hafiftir. Yaklaşık% 30 uzunluk azaltması ve% 62 ağırlık azaltması vardır.Ana dış kısımlar paslanmaz çelik 316 yapılmış ve FKM ile mühürlenmiştir.TEP, PFA, Nylon, yumuşak nylon, poliüretan ve poliolefin tüp malzemelerini destekler.
Uygulanabilir borular: Metrik Boyut, Bağlantı Fileri: M, R, RC
| Uygulanabilir Tüpleme |
Uygulanabilir Tüpleme |
FEP, PFA, Nylon, Yumuşak Nylon Not1), Polyurethane, Polyolefin |
| Tüpleme 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Özellikler |
SıvıNot:3) |
Not:2) |
| Çalışma basıncı aralığı |
-100 kPa'dan 1 MPa'ya Not4) |
| Basınç göstergesi |
3.0 MPa |
| Çevre ve sıvı sıcaklığıNot:5) |
- 5 ile 150°C arasında (dondurma yok) Not4) |
| Yağlayıcı |
Yağsız özellik |
| İpekler üzerinde mühür |
Kaplama maddesine sahip |
Sıcaklık
Montaj Durumu
İç elbise |
Tüpleme |
Sıcaklık |
| FEP boruları/TH Serisi |
80°C veya daha fazla |
| Süper PFA boruları/TL Serisi |
120°C veya daha fazla |
| |
|
Not 1) Yumuşak naylon borular için su kullanılamaz.
Not 2) Uygulanabilir tüp hakkında SMC ile ayrı bir şekilde görüşün.
Not 3) Sızıntı testi gibi vakum tutan bir uygulamada kullanmaktan kaçının, çünkü sızıntı var.
Not 4) Tüpün çalışma basıncı aralığını ve çalışma sıcaklık aralığını kontrol edin.
Not 5) Aşağıdaki durumlarda iç kapağı kullanmanız önerilir (Bunlar hariç)Ø3.2):
● Yüksek sıcaklıkta kullanılırken.
● Yüksek sıcaklıkta kullanılırken.
Teknik parametreler
| Union Elbow: KQG2T |
Uygulanabilir
Tüp aşırı doz.
(mm) |
Model |
Not 1)
ØD |
L |
A |
Q |
M |
ØN |
ØO |
Not 2)
Etkili
alan (mm2) |
Ağırlık |
| Ö3.2 |
KQG2T23-00 |
8.3 |
13.6 |
20.5 |
4.1 |
12 |
3.2 |
5.6 |
3.4 |
7.9 |
| ø4 |
KQG2T04-00 |
9.1 |
14.6 |
21.8 |
4.4 |
12.6 |
3.2 |
5.6 |
6.4 |
9.5 |
| ø6 |
KQG2T06-00 |
11.4 |
16.6 |
24.6 |
5.2 |
13.6 |
3.2 |
5.6 |
13.4 |
14.2 |
| ø8 |
KQG2T08-00 |
13.7 |
20.1 |
31.1 |
7 |
16.1 |
4.2 |
8 |
25.6 |
24.4 |
| ø10 |
KQG2T10-00 |
16.6 |
22 |
34 |
8 |
17 |
4.2 |
8 |
40 |
36.8 |
| ø12 |
KQG2T12-00 |
18.7 |
24.6 |
37.7 |
9.1 |
18.6 |
4.2 |
8 |
57.4 |
46.9 |
| ø16 |
KQG2T16-00 |
24.6 |
28.8 |
43.4 |
10.6 |
20.8 |
4.2 |
8 |
100 |
75.5 |
