YW DKE TİCARET ŞİRKETİ
 |
| Menşe yeri: | Çin |
| Marka adı: | SMC |
| Sertifika: | CE |
| Model numarası: | KQG2H08-03S |
| Min sipariş miktarı: | 1 parça |
|---|---|
| Fiyat: | Pazarlık edilebilir |
| Ambalaj bilgileri: | Karton / Müşterilerin Gerektiği Gibi |
| Teslim süresi: | Ödeme Sonrası 1-7İş Günü |
| Ödeme koşulları: | T/T, Western Union, paypal |
| Yetenek temini: | 5000 adet/1Ay |
| ortamın sıcaklığı: | -5~150°C | Malzeme: | SUS316 |
|---|---|---|---|
| Medya: | Hava veya sıvı | Bağlantı dişi R, M: | 1/8 |
| Basınç: | 0-1MPa | Uygulama alanı: | Yeni Enerji Araç Endüstrisi |
| Vurgulamak: | SMC Pnömatik Boru Bağlantısı,SUS316 Pnömatik boru bağlantısı,SUS316 SMC Pnömatik Bağlantılar |
||

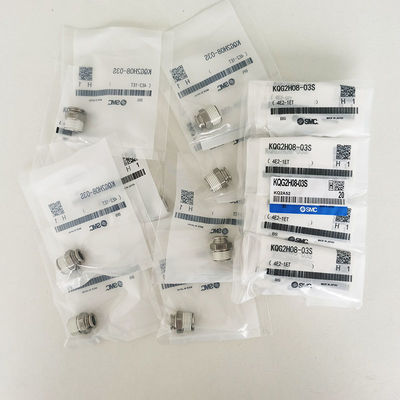

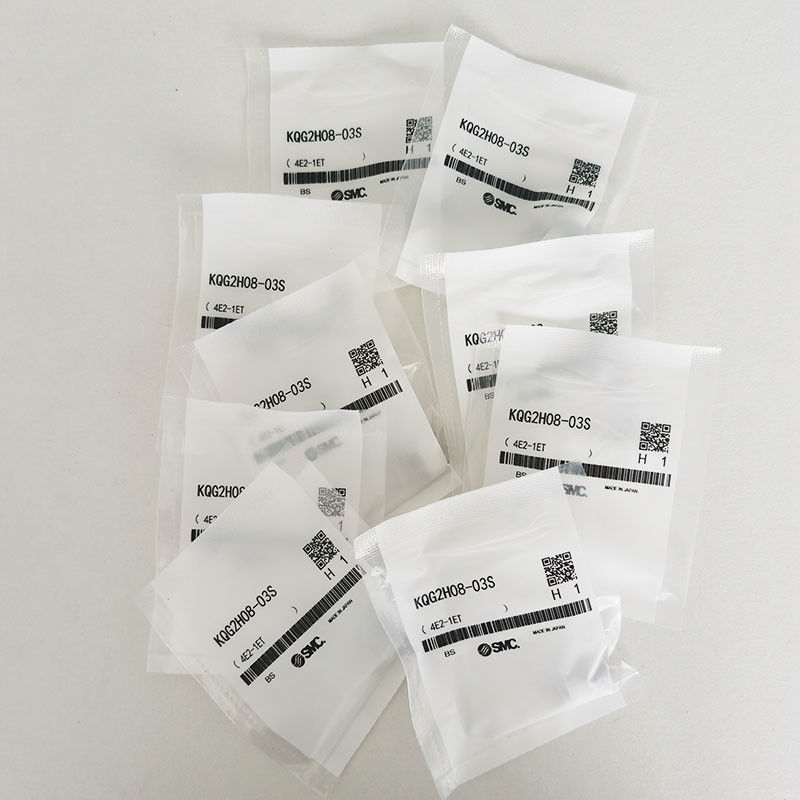

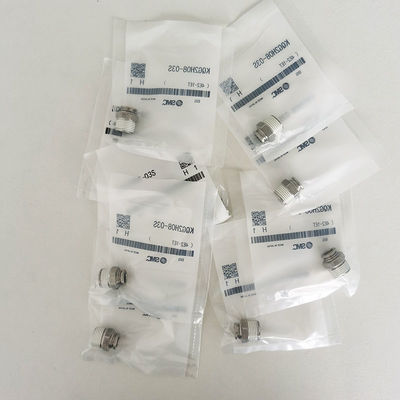

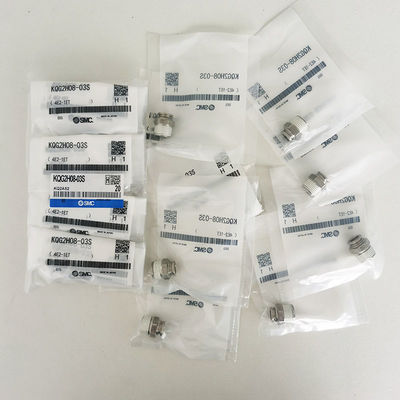

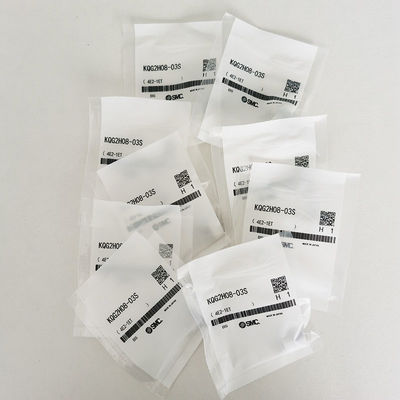

SMC KQG2H08-03S
Pnömatik Bağlantılar SUS316 Basınç 0-1mpa
Ürün Tanımı:
SMC'nin KQG2 paslanmaz çelik serisi, korozyona, kimyasallara ve yüksek sıcaklıklara direnç gibi kritik gereksinimlere gelince en yüksek standartları karşılamak için tasarlanmıştır.Mevcut KQG serisi ile karşılaştırıldığında, KQG2 armatürleri %30 daha küçük ve %62 daha hafiftir ve 3.2mm'den 16mm'e kadar çapta gelir.
Bu armatürler sadece korozyona dayanıklı olmakla kalmaz, aynı zamanda çeşitli basınç ortamlarında (-100kPa'dan 1MPa'ya) ve sıcaklık koşullarında (-5 °C'den +150 °C'ye) çalışabilmektedirler.Bu onları basınçlı hava ile kullanmak için ideal yapar, su ve hatta buhar.
SMC'nin KQG2 serisinin rekabetten öne çıkmasına yardımcı olan şey, SUS316 paslanmaz çelik tarafından sağlanan üstün korozyon direnci derecesidir.Bu sınıf daha yüksek çukur ve korozyon direnci özellikleri sağlarBu da klorür zengin ortamlarda kullanmak için mükemmel.
Paslanmaz çelik performansının ve ultra hafif ağırlığın birleşimi,Düşük profilli tasarım, SMC'nin KQG2 tek dokunuşlu pnevmatik armatürlerini kritik alanlarda mükemmellik isteyen uygulamalar için zorunlu hale getirir.
Özellikleri:
Bu ürün, selefi KQGL06-01S ile karşılaştırıldığında son derece kompakt ve hafiftir. Vücudu paslanmaz çelik 316'dan oluşur ve mühür parçaları özel FKM'dir.Çeşitli tüp malzemelerinde uygulanabilirFEP, PFA, Nylon, Soft Nylon, Polyurethane veya Polyolefin gibi, işlevsel sıcaklık aralığı -5 ile 150°C arasında ve hem yağsız hem de buhar uyumludur.
İşte ürünün detaylı özellikleri: Boyutları: Yaklaşık % 30 daha kısa; Ağırlığı: Yaklaşık % 62 daha hafif.
Uygulanabilir borular:
| Uygulanabilir Tüpleme | Uygulanabilir Tüpleme | FEP, PFA, Nylon, Yumuşak NylonNot:1), Polyurethane, Polyolefin |
| Tüpleme 0.D. | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| Özellikler | SıvıNot:3) | Hava, Su, Buhar Not:2) |
| Çalışma basıncı aralığı | -100 kPa ile 1 MPa arasındaNot:4) | |
| Basınç göstergesi | 3.0 MPa | |
| Çevre ve sıvı sıcaklığıNot:5) | - 5 ile 150°C arasında (dondurma yok)Not:4) | |
| Yağlayıcı | Yağsız özellik | |
| İpekler üzerinde mühür | Kaplama maddesine sahip | |
| Sıcaklık Montaj Durumu İç elbise |
Tüpleme | Sıcaklık |
| FEP boruları/TH Serisi | 80°C veya daha fazla | |
| Süper PFA boruları/TL Serisi | 120°C veya daha fazla | |
Not 1) Yumuşak naylon borular için su kullanılamaz.
Not 2) Uygulanabilir tüp hakkında SMC ile ayrı bir şekilde görüşün.
Not 3) Sızıntı testi gibi vakum tutan bir uygulamada kullanmaktan kaçının, çünkü sızıntı var.
Not 4) Tüpün çalışma basıncı aralığını ve çalışma sıcaklık aralığını kontrol edin.
Not 5) Aşağıdaki durumlarda iç kapağı kullanmanız önerilir (Bunlar hariç)Ø3.2):
● Yüksek sıcaklıkta kullanılırken.
● Yüksek sıcaklıkta kullanılırken.
|
Erkek bağlantı: KQG2H |
|||||||||
| Uygulanabilir Tüp aşırı doz. (mm) |
Bağlantı iplik R, M |
Model | H (Açıklık (düzden) |
Not 1) ØD |
L | A* | M | Not 2) Etkili alan (mm2) |
Ağırlık |
| Ö3.2 | M5 x 0.8 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 x 0.8 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 x 0.8 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 1/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| 1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| 1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| 1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
Satış sonrası şart:
Bir yıllık kalite garantisi politikası
Gönderimden önce malların kalitesini kontrol edeceğiz.
Beklenmedik sorunlar
Eğer bu olur, biz müşterilerle sorunları çözmek için umut
Aşağıdaki yollarla:
1Eğer kalite sorunu varsa, alıcı 15 gün içinde iddia gönderebilir
Malların alınması,
Alıcı satıcıya fotoğraf veya video ve diğer kanıtlar sunmalıdır.
Kimliğini belirle.
2İnsan yapımı hasar, alıcılar tüm sorumluluğu üstlenir.
3Ürün kalitesi işleme programı:
1) Alıcı ürünleri kötü kaliteli nedenlerle bir yıl boyunca iade eder
(İçerisi dahil değil)
Deniz yolculuğu veya insan kaynaklı hasar).
"Kullanılmış" durumunda geri gönderilen ürünler için %15'lik bir stoklama ücreti ödenir.
Ürünü alıcıya göndermek ve yeniden gönderme masraflarını ödemek.
2) Eğer mal (gönderi dahil toplam fiyatı 10USD'den az) kalite sorunları varsa, biz
Bir sonraki sipariş için yeni bir ürün gönderecektir; Eğer alıcı yeni sipariş yapmayı planlamıyorsa
Kısa vadede, alıcı yeniden gönderme maliyetini ödeyebilir ve yeni bir ürünün yeniden gönderilmesini isteyebilir.
Ürünlerle ilgili bir sorun var, lütfen bizimle iletişime geçin.
Başka bir sorunuz varsa, bizimle iletişime geçin.
