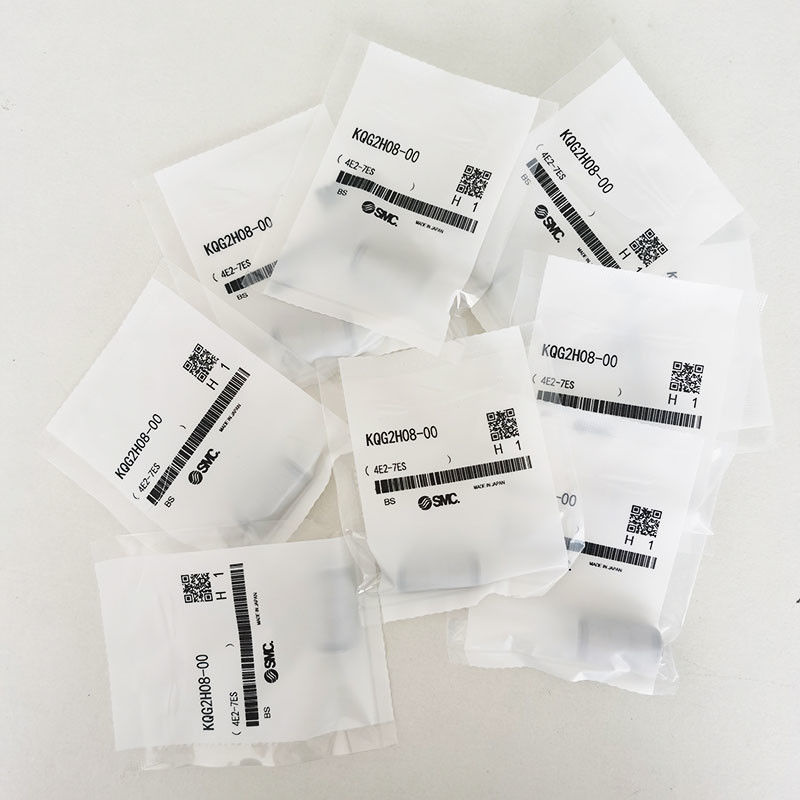

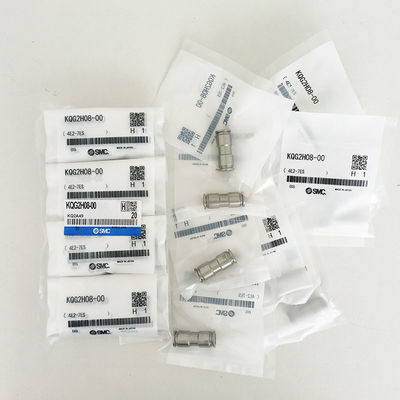

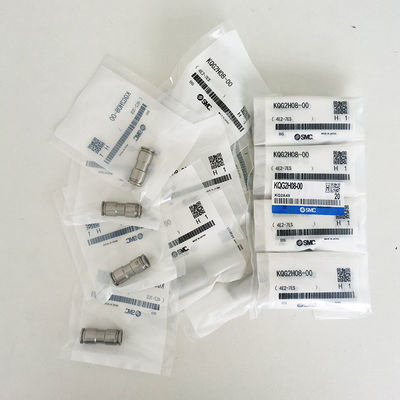

SMC KQG2H08-00
Sıcaklık -5~150°C Enerji Endüstrisi SS316
SMC Eklemler KQG2H08-00 Sıcaklık -5~150°C Enerji Endüstrisi SS316
Ürün Tanımı:
SMC'nin KQG2 paslanmaz çelik serisimühendislere üstün performanslı, hafif ve kompakt armatürler sunar. armatürler SMC'nin mevcut KQG serisinden %30 daha küçük ve %62 daha hafiftir.ve 3'ten tüp çaplarına uymak için kullanılabilir.Korrozyona, kimyasallara ve yüksek sıcaklıklara direnç gerektiren operasyonlar için idealdir.
Bağlantılar basınçlı hava, su ve buhar operasyonları için yararlıdır ve geniş bir basınç aralığında (-100kPa'dan 1MPa'ya kadar) ve sıcaklık (-5 °C'den +150 °C'ye kadar) çalışmak için tasarlanmıştır.Fittings SUS316 paslanmaz çelikten üretilmiştir, mevcut en yüksek paslanmaz çelik sınıfıdır ve 304 paslanmaz çelikten daha iyi korozyon ve kimyasal direnç özellikleri sağlar.Özellikle klorür bakımından zengin ortamlar için uygundur..
Özellikleri:
Bu küçük ve hafif ağırlıklı ürünün üretim operasyonu üzerinde büyük bir etkisi vardır: Boyutları KQGL06-01S'den yaklaşık% 30 daha kısa ve ağırlığı% 62 daha hafiftir.
Bu ürünün malzemesi Metal parçalardan, Paslanmaz Çelik 316'dan, mühür parçalarından, özel FKM'den yapılmıştır.Bu ürünün geniş bir sıcaklık aralığı vardır., -5 ila 150 °C arasında ve ayrıca yağsız ve buharda uygulanabilir.
Uygulanabilir borular: Metrik Boyut, Bağlantı Fileri: M, R, RC
| Uygulanabilir Tüpleme |
Uygulanabilir Tüpleme |
FEP, PFA, Nylon, Yumuşak NylonNot:1), Polyurethane, Polyolefin |
| Tüpleme 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Özellikler |
SıvıNot:3) |
Hava, Su, Buhar Not:2)
|
| Çalışma basıncı aralığı |
-100 kPa ile 1 MPa arasındaNot:4) |
| Basınç göstergesi |
3.0 MPa |
| Çevre ve sıvı sıcaklığıNot:5) |
- 5 ile 150°C arasında (dondurma yok)Not:4) |
| Yağlayıcı |
Yağsız özellik |
| İpekler üzerinde mühür |
Kaplama maddesine sahip |
Sıcaklık
Montaj Durumu
İç elbise |
Tüpleme |
Sıcaklık |
| FEP boruları/TH Serisi |
80°C veya daha fazla |
| Süper PFA boruları/TL Serisi |
120°C veya daha fazla |
| |
|
Not 1) Yumuşak naylon borular için su kullanılamaz.
Not 2) Uygulanabilir tüp hakkında SMC ile ayrı bir şekilde görüşün.
Not 3) Sızıntı testi gibi vakum tutan bir uygulamada kullanmaktan kaçının, çünkü sızıntı var.
Not 4) Tüpün çalışma basıncı aralığını ve çalışma sıcaklık aralığını kontrol edin.
Not 5) Aşağıdaki durumlarda iç kapağı kullanmanız önerilir (Bunlar hariç)Ø3.2):
● Yüksek sıcaklıkta kullanılırken.
● Yüksek sıcaklıkta kullanılırken.
Bileşen parçaları:
| - Hayır, hayır. |
Açıklama |
Malzeme |
| 1 |
Bırak düğmesi |
Paslanmaz çelik 316 |
| 2 |
Rehber 1 |
Paslanmaz çelik 316 |
| 3 |
Rehber 2 |
Paslanmaz çelik 316 |
| 4 |
Chuck! |
Paslanmaz çelik 316 |
| 5 |
Mürekkep balığı |
Özel FKM (Floro kaplamalı) |
| 6 |
Erkek bağlantı gövdesi |
Paslanmaz çelik 316 |
| 7 |
Erkek dirseği |
Paslanmaz çelik 316 |
| 8 |
O-ring |
Özel FKM (Floro kaplamalı) |
| 9 |
Sığır |
Paslanmaz çelik 316 |
| Doğrudan Birlik: KQG2H |
Uygulanabilir
Tüp aşırı doz.
(mm) |
Model |
Not:1)
ØD |
L |
M |
Not:2)
Etkili
alan (mm2) |
Ağırlık |
| Ö3.2 |
KQG2H23-00 |
9 |
25 |
12 |
3.4 |
6.5 |
| ø4 |
KQG2H04-00 |
9 |
26.2 |
12.6 |
5.6 |
6.5 |
| ø6 |
KQG2H06-00 |
12 |
28.2 |
13.6 |
13.1 |
11.5 |
| ø8 |
KQG2H08-00 |
14 |
33.2 |
16.1 |
26.1 |
16.6 |
| ø10 |
KQG2H10-00 |
17 |
35 |
17 |
41.5 |
26 |
| ø12 |
KQG2H12-00 |
19 |
38.2 |
18.6 |
58.3 |
32.2 |
| ø16 |
KQG2H16-00 |
24.6 |
42.6 |
20.8 |
113 |
53.7 |
