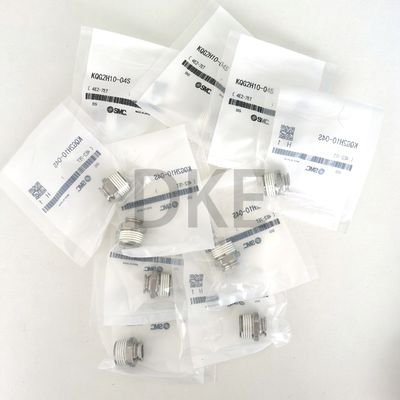

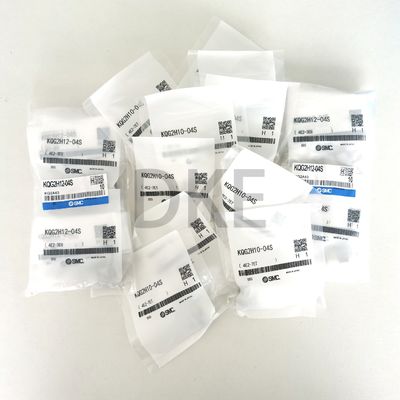

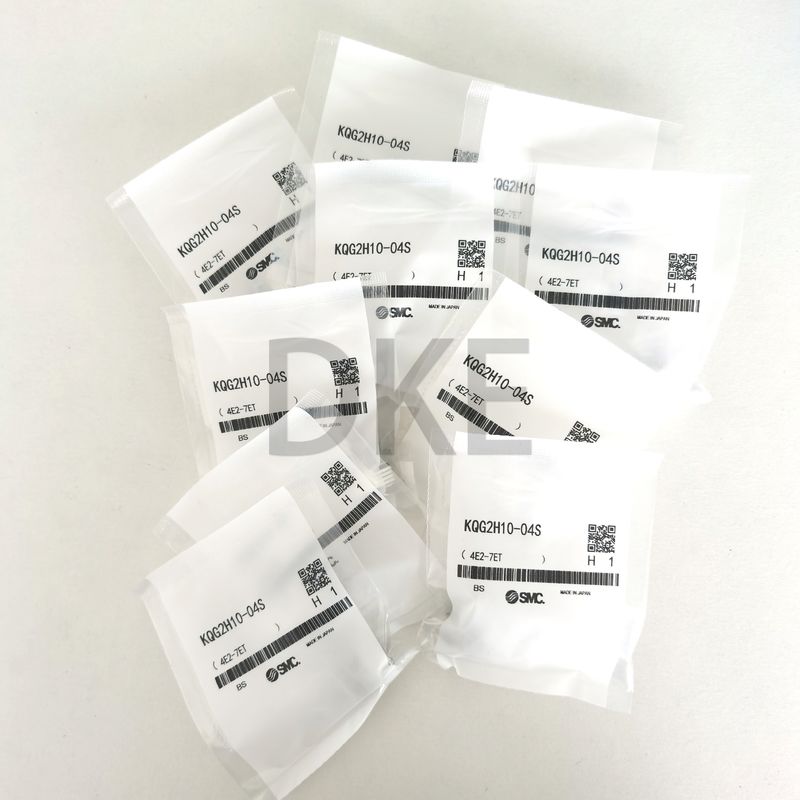

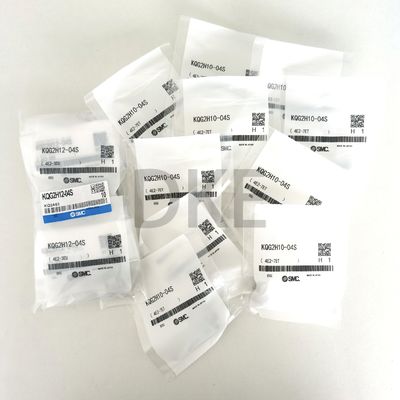

SMC KQG2H10-04S
SS316 Otomasyon için Orijinal Hızlı Bağlantılar
Ürün Tanımı:
Pnömatik boru armatürleri, borular, borular ve hortumları bağlamak için pnevmatik sistemlerde kullanılan temel bileşenlerdir.-5-150°C arasında çalışma sıcaklıklarına dayanabilmeleri ve hava için uygun olmaları, gaz, su ve yağ uygulamaları için üç şekilde mevcuttur - düz, dirseği ve T tipi - kolayca kartonlara veya müşterilerin isteğine göre paketlenir.
Pnömatik eklemlerimiz en yüksek standartları karşılamak için tasarlanmıştır ve hava kompresörü armatürleri ve pnömatik konektörler gibi endüstrilerde yaygın olarak kullanılmaktadır.Uygulamanız için kaliteli pnevmatik bileşenler mi arıyorsunuz yoksa güvenilir bir yedekleme mi istiyorsunuz?Pnömatik boru armatürlerimiz mükemmel bir seçimdir.
Özellikleri:
Kompakt ve hafif
Bu ürünün boyutları KQGL06-01S'den yaklaşık% 30 daha kısa ve yaklaşık% 62 daha hafif.
Malzeme
Metal parçaları için paslanmaz çelik 316 ve mühür parçaları için özel FKM'ye sahiptir.
Uygulanabilir boru malzemesi
Bu ürün, FEP, PFA, Nylon, Yumuşak Nylon, Polyurethane ve Polyolefin vb. gibi çeşitli boru malzemeleri için uygundur.
Teknik parametreler:
Teknik parametreler
Bu ürün hava, su ve buhar için tasarlanmıştır. Çalışma basıncı aralığı -100kPa ile 1MPa arasındadır. Bu ürün için kanıt basıncı 3.0MPa'dır.Kullanıcılar, ortam ve sıvı sıcaklığının
-5°C'nin altına düşemez (Dondurulmaz) veya ürün düzgün çalışmayabilir.
Ürünün sızmasını önlemek için, ipliklerine sızdırmazlar kullanılır.
Uygulamalar:
Pnömatik boru armatürleri, pnömatik sistemin önemli bir parçasıdır ve hava/gaz/su/yağ aktarımı için yaygın olarak kullanılır.ve model numarası KQG2H04-01S. Çin'de üretiliyor ve CE tarafından sertifikalandırılmıştır. En az sipariş miktarı 10'dur ve teslimat süresi ödeme sonrası 1-7 iş günüdür. Ödemeler şartları müzakere edilebilir,Ve tedarik kapasitesi ayda 5000 PC'dir.. boru armatürlerinin şekli düz / dirseği / t türüdür ve basınç 0 ~ 1Mpa'dır. Kullanılan malzemeler SS316'dır ve paket müşteri gereksinimlerine göre karton.
Destek ve Hizmetler:
Pnömatik boru armatürleri için teknik destek ve servis
Şirketimizde, Pnömatik boru armatür ürünlerimiz için teknik destek ve servis sağlıyoruz.kurulum ve bakımAyrıca çevrimiçi destek ve sorun giderme yardımı sağlıyoruz. Ayrıca, yeryüzünde servis ve onarım sunuyoruz.
Eğer herhangi bir sorunuz varsa veya uygulamanız için doğru ürünü seçmek için yardıma ihtiyacınız varsa, ekibimiz size yardımcı olmak için burada.Ayrıca, teknisyenlerimiz kurulum ve bakım hizmetleri için mevcut. Ayrıca çevrimiçi destek ve sorun giderme yardımı sağlayabiliriz.
Yerel servis ve onarım gerektiriyorsa, teknisyenlerimiz yerinize gelebilir. En kaliteli hizmet ve destek sunmaya kararlıyız. Ekibimiz yüksek eğitimli ve deneyimli,ve ihtiyaçlarınız için en iyi çözümleri sağlayabiliriz.
| Erkek bağlantı: KQG2H |
Uygulanabilir
Tüp aşırı doz.
(mm) |
Bağlantı
iplik
R, M |
Model |
H
(Açıklık
(düzden) |
Not 1)
ØD |
L |
A* |
M |
Not 2)
Etkili
alan (mm2) |
Ağırlık |
| Ö3.2 |
M5 x 0.8 |
KQG2H23-M5 |
8 |
8 |
16.5 |
13.5 |
12 |
3 |
3.3 |
| 1/8 |
KQG2H23-01S |
10 |
15.4 |
12.3 |
3.4 |
5.7 |
| 1/4 |
KQG2H23-02S |
14 |
21 |
16.3 |
16.9 |
| ø4 |
M5 x 0.8 |
KQG2H04-M5 |
10 |
8.7 |
17.1 |
14.1 |
12.6 |
4 |
5 |
| 1/8 |
KQG2H04-01S |
15.3 |
12.2 |
5.6 |
4.7 |
| 1/4 |
KQG2H04-02S |
14 |
20.9 |
16.2 |
15.8 |
| ø6 |
M5 x 0.8 |
KQG2H06-M5 |
12 |
11.1 |
19.1 |
16.1 |
13.6 |
4 |
7.7 |
| 1/8 |
KQG2H06-01S |
18.1 |
15 |
13.1 |
7 |
| 1/4 |
KQG2H06-02S |
14 |
20.8 |
16.1 |
14.5 |
| 3/8 |
KQG2H06-03S |
17 |
23 |
17.9 |
27.3 |
| ø8 |
1/8 |
KQG2H08-01S |
14 |
13.4 |
24.5 |
21.4 |
16.1 |
26.1 |
12.8 |
| 1/4 |
KQG2H08-02S |
22.3 |
17.6 |
12.9 |
| 3/8 |
KQG2H08-03S |
17 |
23.7 |
18.6 |
24.7 |
| ø10 |
1/8 |
KQG2H10-01S |
17 |
16.4 |
25.5 |
22.4 |
17 |
26.1 |
18.9 |
| 1/4 |
KQG2H10-02S |
27.9 |
23.2 |
41.5 |
21.6 |
| 3/8 |
KQG2H10-03S |
23 |
17.9 |
20.6 |
| 1/2 |
KQG2H10-04S |
22 |
28.6 |
22.2 |
51.1 |
| ø12 |
1/4 |
KQG2H12-02S |
19 |
18.5 |
30.5 |
25.8 |
18.6 |
58.3 |
27.4 |
| 3/8 |
KQG2H12-03S |
24.7 |
19.6 |
20.5 |
| 1/2 |
KQG2H12-04S |
22 |
28.7 |
22.3 |
44.6 |
| ø16 |
3/8 |
KQG2H16-03S |
24.6 |
33.6 |
28.5 |
20.8 |
81 |
46 |
| 1/2 |
KQG2H16-04S |
24 |
29.5 |
23.1 |
113 |
37.4 |
