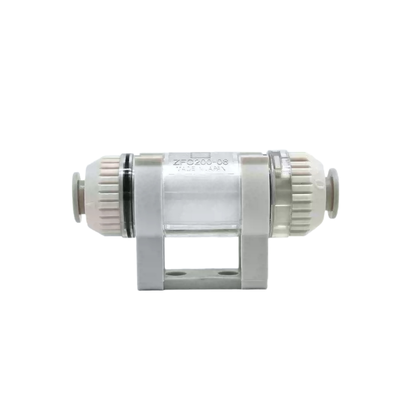

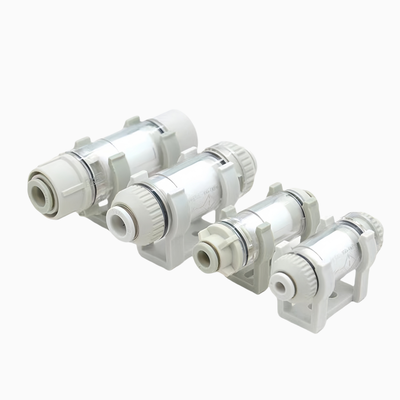

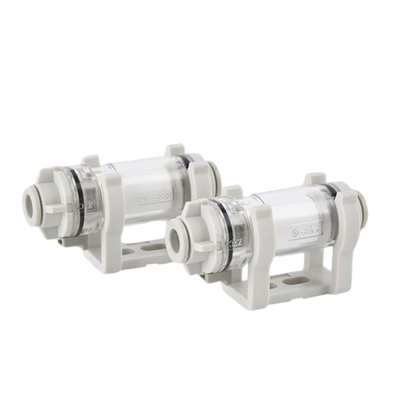

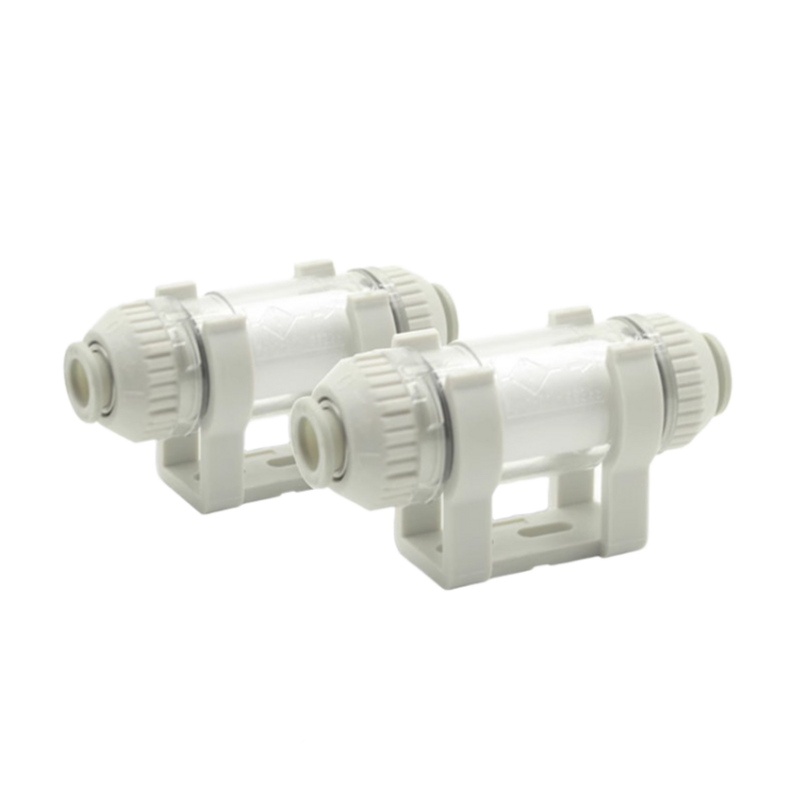

SMC ZFC300-12 ZFC Serisi Mini Negatif Basınç Filtresi Düz Geçişli Port Yerleşimi Paketleme Makineleri Pnömatik Yardımcı Vakum Boru Hattı Uygulaması İçin Yerden Tasarruf Sağlayan Montaj Seçeneği

Ürün Açıklaması:

ZFC serisi, vakum ekipmanlarını toz, partikül ve diğer kirleticilerden korumak için özel olarak tasarlanmış kompakt, sıralı hava emiş filtrelerinden oluşur. Bu istenmeyen malzemeler, pnömatik vakum devrelerinde operasyonel sorunlara neden olabilir. Filtreler, vakum jeneratörü ile emiş pedi arasına yerleştirilerek doğrudan emiş hattına monte edilir. Bu konumlandırma, döküntülerin vakum pompaları, ejektörler ve valfler gibi kritik bileşenlere girmesini etkili bir şekilde önleyerek dayanıklılıklarını artırır ve çalışma ömürlerini uzatır.

ZFC serisinin öne çıkan özelliklerinden biri, çift basınç koşulları altında çalışabilmesidir. Her bir filtre ünitesi, -100 kPa kadar düşük vakum basınçlarının yanı sıra 1.0 MPa'ya kadar pozitif basınçları da yönetebilir. Bu çok yönlü işlevsellik, ZFC serisini vakum ve üfleme fonksiyonlarını birleştiren devreler için ideal hale getirir ve ayrı filtre ünitelerine olan ihtiyacı ortadan kaldırır. Ek olarak, filtreler, tüplerin hızlı ve aletsiz olarak bağlanıp ayrılmasını sağlayan tek dokunuşlu bağlantı elemanları ile donatılmıştır. Kartuş tipi filtre elemanı, filtre boru sistemine takılıyken bile kapağı tek dokunuşla açarak basitçe değiştirilebilir.

Seri, metrik ölçülerde Ø4 mm ila Ø12 mm ve inç ölçülerinde Ø5/32″ ila Ø3/8″ arasında çeşitli port boyutlarında mevcuttur. Vakum koşulları altındaki önerilen akış hızları 10 L/dak ile 100 L/dak (ANR) arasında değişmektedir. Kullanıcılar 5 µm veya 10 µm filtreleme seçenekleri arasından seçim yapabilir; standart 10 µm eleman etkileyici %95 filtreleme verimliliği sunar. Filtrenin şeffaf gövdesi özel şeffaf naylondan yapılmıştır, bazı modellerde ise standart olarak polikarbonat gövde bulunur. Bu şeffaflık, filtre elemanını kirlilik açısından izlemek için kolay görsel incelemeye olanak tanır. Ek olarak, B soneki olan modellerde panellere veya makinelere güvenli bir şekilde takılabilmesi için bir montaj braketi bulunur.

Özellikler:

Bu ünite, -100 kPa vakumdan 1.0 MPa'ya kadar pozitif basınca kadar geniş bir basınç aralığını işlemek üzere tasarlanmıştır, bu da onu çeşitli uygulamalar için çok yönlü kılar.

Tek dokunuşlu bağlantı elemanları ile donatılmış ünite, hızlı, aletsiz tüp bağlantısı ve ayrılmasına olanak tanır. Bu özellik, hem kurulum hem de bakım süreçlerini büyük ölçüde basitleştirir.

Kartuş tipi eleman, kapağı tek dokunuşla açarak hızlı bir şekilde değiştirilebilir. Bu işlem için alet gerekmez ve ünite boru sistemine bağlıyken bile yapılabilir.

Pozitif basınçlı çalışma sırasında gevşetildiğinde bileşenlerin dağılmasını önlemek için bir kilit mekanizması eklenmiştir, bu da güvenliği ve bileşen tutmayı sağlar.

Gövde, özel şeffaf naylon veya polikarbonattan yapılmıştır, bu da kullanıcıların sökmeden kirlilik açısından elemanı görsel olarak incelemelerine olanak tanır.

Filtreler 5 µm veya 10 µm derecelerinde mevcuttur. Standart 10 µm eleman, kirleticileri etkili bir şekilde gidererek %95 filtreleme verimliliği sağlar.

Kalıplı reçineden yapılmış ünite hem kompakt hem de hafiftir. Örneğin, ZFC100 serisi yalnızca 11,5 gram ağırlığındadır, bu da kullanım ve kurulum kolaylığına katkıda bulunur.

B tipi sonekli modeller, çeşitli kurulumlar için güvenli montaj seçenekleri sunan bir montaj braketi ile birlikte gelir.

Ürün, metrik boru boyutları Ø4 ila Ø12 mm ve inç boru boyutları Ø5/32″ ila Ø3/8″ kapsayan geniş bir port aralığını destekler.

10 ila 100 L/dak (ANR) arasındaki akış hızlarını işleyebilen ünite, küçük ve orta ölçekli vakum devreleri için oldukça uygundur.

Naylon, yumuşak naylon, poliüretan ve yumuşak poliüretan malzemelerden yapılmış boruları destekler, bu da malzeme seçiminde esneklik sağlar.

Ünite, donma riski olmadan 0 ila 60°C sıcaklık aralığında etkili bir şekilde çalışır.

Elemanın diferansiyel basınç direnci, ZFC10 ve ZFC20 serileri için 0.15 MPa ve ZFC05 serisi için 0.10 MPa'dır, bu da çeşitli basınç koşulları altında güvenilir performans sağlar.

Teknik Parametreler:

Uygulamalar:

Vakum emiş pedi koruması, toz ve partiküllerin girişini engelleyerek vakum devrelerini korumada kritik bir rol oynar. Bu koruma, ejektör veya pompalara olası zararları önlemeye yardımcı olur, sistemin uzun ömürlü ve verimli olmasını sağlar.

Alma-yerleştirme sistemlerinde, robot kolları ve malzeme taşıma emiş hatlarında filtreleme esastır. Bu filtreleme, emiş bileşenlerinin temizliğini ve güvenilirliğini koruyarak hassas ve tutarlı çalışmaya olanak tanır.

Yarı iletken ve elektronik üretim endüstrileri, çip toplama, optik lens taşıma ve hassas montaj gibi hassas süreçlerde vakum devresi korumasına büyük ölçüde dayanır. Etkili filtreleme, bu hassas işlemleri kirlilikle ilgili sorunlardan korur.

Otomotiv montajı, gövde panellerini ve çeşitli bileşenleri taşımak ve tutmak için vakum adsorpsiyonunu kullanır. Uygun vakum filtrelemesi, güvenli taşıma sağlar ve partikül kirliliğinden kaynaklanan montaj hattındaki aksamaları önler.

Gıda ve tıbbi ekipman sektörlerinde, vakum filtrelemesi paketleme, işleme ve tıbbi cihaz montajı için entegredir. Temiz bir vakum ortamının korunması hijyen standartlarını ve cihaz bütünlüğünü destekler.

Baskı makineleri, baskı süreçlerinde malzemelerin konumlandırılmasına yardımcı olan vakum tutma ve transfer filtreleme sistemlerinden faydalanır. Bu filtreleme, operasyonel tutarlılığı ve kaliteli çıktıyı sağlar.

Otomatik transfer ekipmanları, otomatik üretim hatlarındaki vakum jeneratörlerini ve valflerini korumaya dayanır. Buradaki filtreleme, sistem fonksiyonunu korur ve vakum sistemi arızaları nedeniyle oluşan arıza süresini en aza indirmeye yardımcı olur.

Kombine vakum ve üfleme devreleri için, hem vakum adsorpsiyonunu hem de pozitif basınçlı tahliyeyi yönetmek üzere tek bir filtre kullanılır. Bu çift fonksiyonlu filtreleme, sistem tasarımını basitleştirirken vakum devresi temizliğini etkili bir şekilde korur.
