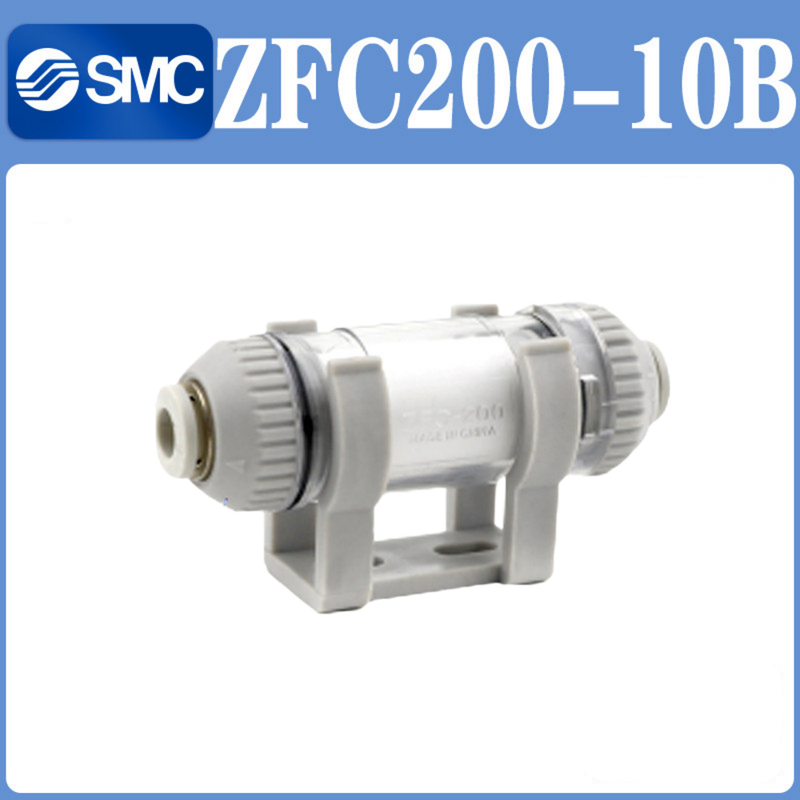

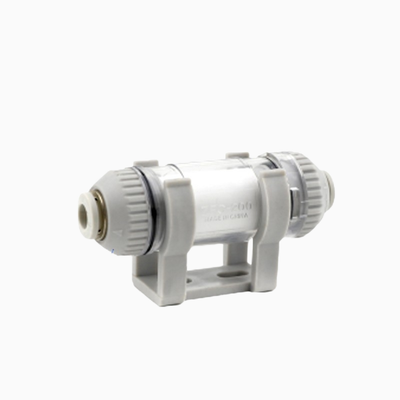

SMC ZFC200-10B Küçük Negatif Basınç Emiş Filtresi Düz Geçişli Port Düzeni 0-60℃ Ortam Sıcaklığı Yüksek Verimli Robotlu Alma-Bırakma Vakum Yardımcı Ekipman Performansı

Ürün Açıklaması:

ZFC serisi, vakum ekipmanlarını toz, partikül ve çeşitli kirleticilerden korumak için tasarlanmış kompakt, sıralı hava emiş filtrelerinden oluşur. Bu safsızlıklar, pnömatik vakum devrelerinde operasyonel sorunlara neden olabilir. Filtreler, vakum jeneratörü ile emiş pedi arasına, doğrudan emiş hattına monte edilerek, döküntülerin vakum pompalarına, ejektörlere ve valflere girmesini verimli bir şekilde engeller. Bu koruma, kritik vakum sistemi bileşenlerinin ömrünü uzatmaya yardımcı olur.

ZFC serisinin öne çıkan özelliklerinden biri çift basınç kapasitesidir. Tek bir filtre ünitesi, -100 kPa kadar düşük vakum basınçlarını ve 1.0 MPa'ya kadar pozitif basınçları etkili bir şekilde yönetebilir. Bu çok yönlülük, filtreyi ayrı filtreleme cihazlarına gerek kalmadan birleşik vakum ve üfleme devreleri için ideal hale getirir. Ek olarak, tek dokunuşlu bağlantı elemanlarının dahil edilmesi, boruların hızlı ve aletsiz olarak bağlanıp ayrılmasını sağlar. Kartuş tipi filtre elemanı, filtre boru sisteminde takılıyken bile, kapağı tek bir dokunuşla açarak kolayca değiştirilebilir.

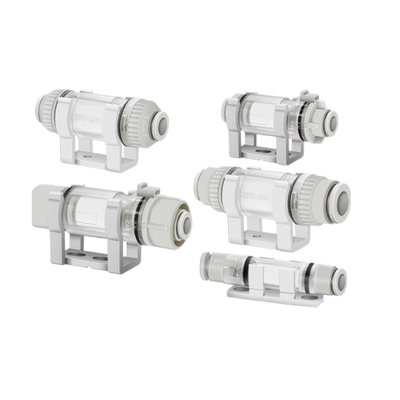

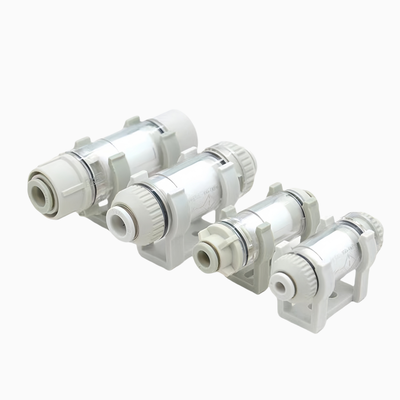

ZFC serisi, metrik birimlerde Ø4 mm ila Ø12 mm ve inç birimlerinde Ø5/32" ila Ø3/8" arası port boyutlarını destekler. Önerilen akış hızları, vakum koşulları altında 10 L/dak ile 100 L/dak (ANR) arasında değişir. Filtrasyon seçenekleri arasında 5 µm veya 10 µm elemanlar bulunur; standart 10 µm kartuş %95 filtreleme verimliliği sunar. Şeffaf gövde özel şeffaf naylondan yapılmıştır ve bazı modeller standart olarak polikarbonat bir kılıfla birlikte gelir; her ikisi de filtre elemanının kirlilik açısından kolay görsel denetimine olanak tanır. Panellere veya makinelere güvenli montaj için B-sonlu modeller entegre bir montaj braketi sağlar.

Özellikler:

Bu ünite, hem pozitif hem de vakum basınçlarıyla çift uyumluluk sunarak -100 kPa'ya kadar düşük vakum seviyelerini ve 1.0 MPa'ya kadar pozitif basınçları verimli bir şekilde yönetir. Bu çok yönlülük, onu geniş bir uygulama yelpazesi için uygun hale getirir.

Kurulum ve bakım, boruların hızlı ve aletsiz olarak bağlanıp ayrılmasını sağlayan tek dokunuşlu bağlantı elemanlarının dahil edilmesiyle basitleştirilmiştir. Ek olarak, kartuş tipi eleman, tek bir dokunuşla kapağı açarak kolayca değiştirilebilir, alet gerektirmez ve boruya bağlıyken bile değiştirilmesine olanak tanır.

Pozitif basınç işlemleri sırasında bileşenlerin gevşemesi durumunda dağılmasını önlemek için tasarlanmış bir kilitleme mekanizması ile güvenlik ve kullanışlılık artırılmıştır. Özel şeffaf naylon veya polikarbonattan yapılmış şeffaf kılıf, kullanıcıların üniteyi sökmeye gerek kalmadan elemanı herhangi bir kirlilik açısından görsel olarak denetlemelerine olanak tanır.

5 µm veya 10 µm filtreleme seçenekleriyle filtreleme verimliliği de sağlanır. Standart 10 µm eleman %95 filtreleme verimliliğine ulaşır. Yeteneklerine rağmen, kalıplanmış reçine yapı sayesinde ünite kompakt ve hafiftir; ZFC100 serisi yalnızca 11,5 gram ağırlığındadır.

Güvenli kurulum için B tipi modeller B-sonlu bir montaj braketi ile birlikte gelir. Ürün, metrik borular için Ø4 ila Ø12 mm ve inç borular için Ø5/32" ila Ø3/8"'e kadar geniş bir port boyutu yelpazesini destekler.

Akış hızları dakikada 10 ila 100 litre (ANR) arasında değişir, bu da üniteyi küçük ve orta ölçekli vakum devreleri için uygun hale getirir. Naylon, yumuşak naylon, poliüretan ve yumuşak poliüretan dahil olmak üzere çeşitli boru malzemeleriyle uyumludur.

Çalışma sıcaklığı aralığı 0 ila 60°C'dir, bu da donma olmadan güvenilir performans sağlar. Eleman dayanıklılığı açısından, ZFC10 ve ZFC20 serileri için diferansiyel basınç direnci 0,15 MPa ve ZFC05 serisi için 0,10 MPa olarak derecelendirilmiştir.

Teknik Parametreler:

Uygulamalar:

Vakum emiş pedi koruması, toz ve partiküllerin vakum devresine sızmasını önlemede kritik bir rol oynar. Bu koruma, sistemin verimli ve güvenilir kalmasını sağlayarak ejektörler ve pompalar gibi hassas bileşenlerin zarar görmesini önlemek için esastır.

Alma-yerleştirme sistemlerinde, robotik eller ve malzeme taşıma emiş hatlarında filtreleme uygulanır. Bu işlem, hassas ve doğru bileşen taşıma için hayati önem taşıyan vakum sisteminin temizliğini ve bütünlüğünü korumaya yardımcı olur.

Yarı iletken ve elektronik üretim endüstrileri, vakum devresi korumasından önemli ölçüde fayda sağlar. Bu, özellikle çip alma, optik lens taşıma ve hassas montaj işlemleri sırasında, mikroskobik kirliliğin bile kusurlara yol açabileceği durumlarda önemlidir.

Otomotiv montaj işlemleri, gövde panellerini ve çeşitli bileşenleri aktarmak ve tutmak için vakum adsorpsiyonunu kullanır. Bu vakum devrelerinin korunması, montaj hattı boyunca sorunsuz ve tutarlı bir çalışma sağlar.

Gıda ve tıbbi ekipman sektörlerinde, vakum filtreleme paketleme, işleme ve tıbbi cihazların montajı sırasında uygulanır. Bu filtreleme, hijyen standartlarının korunmasına yardımcı olur ve bu hassas uygulamalarda kritik olan kirlenmeyi önler.

Baskı makineleri, sabitleme ve aktarma işlevleri için vakum filtreleme kullanır. Etkili filtreleme ekipmanı korur ve baskı işlemi üzerinde hassas kontrol sağlar.

Otomatik aktarma ekipmanları, otomatik üretim hatlarında çalışma için vakum jeneratörlerine ve valflere dayanır. Filtreleme bu bileşenleri koruyarak dayanıklılığı ve performansı artırır.

Vakum ve üfleme devrelerini birleştiren sistemler için, tek bir filtre hem vakum adsorpsiyonunu hem de pozitif basınç tahliyesini yönetebilir. Bu çift fonksiyonlu filtreleme, tasarımda basitleştirme sağlarken sistem genelinde etkili korumayı sürdürür.

Destek ve Hizmetler:

Vakum Emiş Pedleri için Ürün Teknik Destek ve Hizmetleri

Vakum emiş pedlerimiz, geniş bir endüstriyel uygulama yelpazesi için güvenilir ve verimli kavrama çözümleri sunmak üzere tasarlanmıştır. Emiş pedlerinizin optimum performansını ve uzun ömrünü sağlamak için lütfen aşağıdaki yönergeleri izleyin:

Kurulum ve Kullanım:

- Kavranacak yüzeyin temiz, pürüzsüz ve toz, yağ veya döküntüden arındırılmış olduğundan emin olun.

- Uygulama gereksinimlerine ve yüzey tipine göre uygun emiş pedi boyutunu ve malzemesini seçin.

- Emiş etkinliğini azaltabileceğinden, gözenekli veya çok dokulu yüzeylerde emiş pedi kullanmaktan kaçının.

- Emiş pedlerinde herhangi bir hasar, çatlak veya aşınma olup olmadığını düzenli olarak kontrol edin ve gerekirse değiştirin.

Bakım:

- Kirleticileri gidermek için emiş pedlerini periyodik olarak hafif sabunlu suyla temizleyin.

- Malzemeyi bozabilecek çözücülere veya sert kimyasallara maruz bırakmaktan kaçının.

- Kullanılmadığında emiş pedlerini doğrudan güneş ışığından uzakta serin ve kuru bir yerde saklayın.

Sorun Giderme:

- Emiş pedleri düzgün tutmuyorsa, yüzeyin uygun ve temiz olduğunu doğrulayın.

- Hava sızıntıları veya emiş pedi veya vakum sisteminde hasar olup olmadığını kontrol edin.

- Vakum basıncının emiş pedi boyutunun gerektirdiği spesifikasyonları karşıladığını doğrulayın.

Daha fazla yardım için lütfen ürün kılavuzuna veya çevrimiçi teknik kaynaklarımıza bakın. Teknik destek ekibimiz ayrıca vakum emiş pedi performansı ve uygulamasıyla ilgili her türlü soru veya sorunla ilgili yardımcı olmak için hazırdır.

Paketleme ve Nakliye:

Ürün Paketlemesi: Her Vakum Emiş Pedi, nakliye sırasında ürünü korumak üzere tasarlanmış sağlam, kompakt bir kutuda özenle paketlenir. Paketleme, herhangi bir hasarı önlemek ve emiş pedini güvende tutmak için koruyucu bir köpük ek içerir. Ek olarak, kutu ürün detayları, kullanım talimatları ve güvenlik uyarıları ile net etiketleme içerir, bu da olumlu bir müşteri deneyimi sağlar.

Nakliye: Vakum Emiş Pedlerimiz, tüm siparişler için takip seçenekleri bulunan güvenilir taşıyıcılar kullanılarak gönderilir. Standart ve ekspres nakliye dahil olmak üzere farklı teslimat sürelerine uyum sağlamak için birden fazla nakliye yöntemi sunuyoruz. Ürünün mükemmel durumda ulaşmasını garanti etmek için her paket özenle ele alınır. Toplu siparişler için, maksimum koruma ve verimlilik sağlamak üzere paletli nakliye sağlıyoruz.
