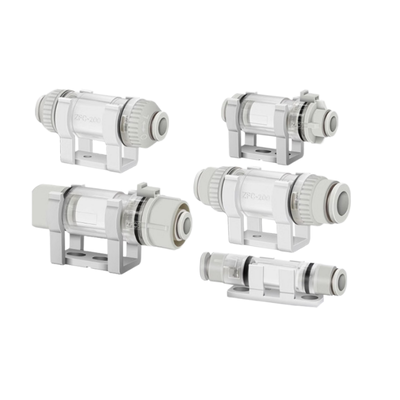

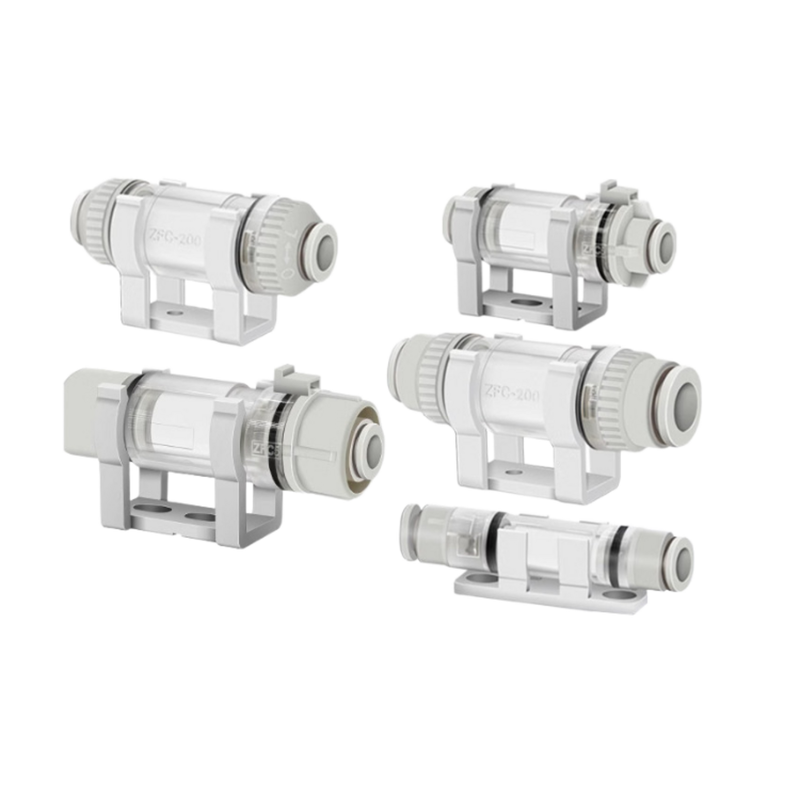

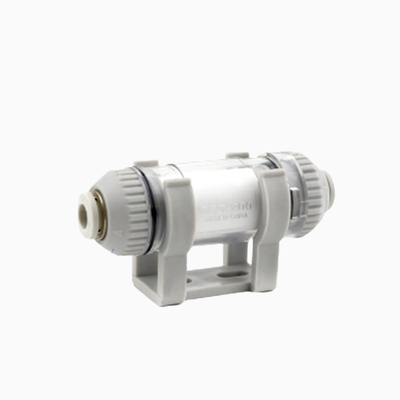

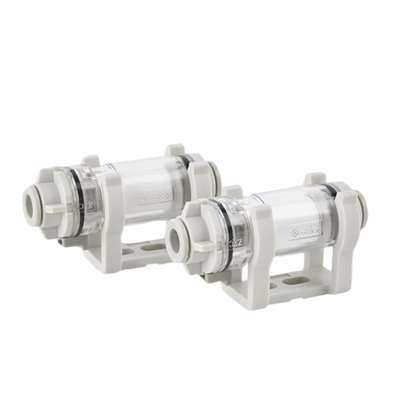

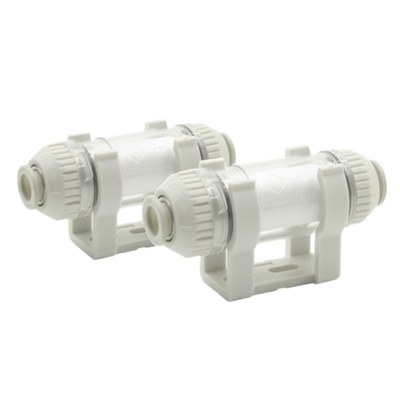

SMC ZFC200-08B Inline Pnömatik Emiş Filtresi Tek Dokunuşla İtme Giriş Konnektörü-100kPa-1.0MPa Çalışma Aralığı Robotlu Alma ve Yerleştirme Vakum Yardımcı Devresi İçin Aletsiz Eleman Değişimi

Ürün Açıklaması:

ZFC serisi, vakum ekipmanlarını toz, partikül ve diğer kirleticilerden korumak üzere özel olarak tasarlanmış kompakt, sıralı hava emiş filtrelerinden oluşur. Bu istenmeyen maddeler, pnömatik vakum devrelerinde operasyonel sorunlara yol açabilir. Filtreler, vakum jeneratörü ile emiş pedi arasındaki emiş hattına doğrudan takılarak, kritik bileşenlere (vakum pompaları, ejektörler ve valfler gibi) pislik girmesini etkili bir şekilde önler. Bu koruma, temel vakum parçalarının operasyonel ömrünü uzatmaya yardımcı olur.

ZFC serisinin öne çıkan özelliklerinden biri çift basınç kapasitesidir. Tek bir filtre ünitesi, -100 kPa kadar düşük vakum basınçlarını ve 1.0 MPa'ya kadar pozitif basınçları yönetebilir. Bu çift işlevsellik, filtreleri vakum ve üfleme işlemlerini birleştiren sistemler için ideal hale getirir ve ayrı filtre ünitelerine olan ihtiyacı ortadan kaldırır. Ek olarak, tek dokunuşlu bağlantı elemanları, tüplerin hızlı ve aletsiz olarak bağlanıp ayrılmasını sağlarken, kartuş tipi filtre elemanı, filtre boru hattına bağlıyken bile kapağı tek dokunuşla açarak kolayca değiştirilebilir.

ZFC serisi, metrik ölçülerde Ø4 mm ila Ø12 mm ve inç ölçülerinde Ø5/32″ ila Ø3/8″ arasındaki çeşitli port boyutlarını destekler. Vakum koşulları altında önerilen akış hızları 10 L/dak ile 100 L/dak (ANR) arasında değişir. Filtrasyon seçenekleri arasında 5 µm ve 10 µm'lik elemanlar bulunur; standart 10 µm versiyonu yaklaşık %95 filtreleme verimliliği sağlar. Şeffaf gövde özel şeffaf naylondan üretilmiştir, bazı varyantlarda standart malzeme olarak polikarbonat mevcuttur. Bu tasarım, kullanıcıların filtre elemanını kirlilik açısından görsel olarak izlemesine olanak tanır. Ayrıca, B sonekine sahip modeller, panellere veya makinelere güvenli montaj için bir montaj braketi ile donatılmıştır.

Özellikler:

Bu ürün, hem çift pozitif hem de vakum basınçlarıyla uyumlu olacak şekilde tasarlanmıştır ve tek bir ünitede -100 kPa'ya kadar vakum seviyelerini ve 1.0 MPa'ya kadar pozitif basınçları etkili bir şekilde yönetir.

Tek dokunuşlu bağlantı elemanları ile donatılmış olup, hızlı ve aletsiz tüp bağlantısı ve ayrılmasına olanak tanır, bu da kurulum ve bakım süreçlerini basitleştirir.

Kartuş tipi eleman, kapağı tek dokunuşla açarak hızlı değiştirme imkanı sunar. Bu işlem alet gerektirmez ve ünite boru hattına bağlıyken bile yapılabilir.

Dahili bir kilitleme mekanizması, pozitif basınç işlemi sırasında bileşenlerin gevşemesi durumunda güvende kalmasını ve dağılmamasını sağlar.

Özel şeffaf naylon veya polikarbonattan yapılmış şeffaf bir kılıfa sahip olup, kullanıcıların eleman kirliliğini tespit etmek için görsel incelemeleri kolayca yapabilmesini sağlar.

Filtrasyon seçenekleri arasında 5 µm veya 10 µm'lik elemanlar bulunur; standart 10 µm eleman %95'lik verimli bir filtreleme oranına ulaşır.

Kompakt ve hafif tasarım, kalıplı reçine yapı sayesinde gerçekleştirilir; ZFC100 serisi modelleri yalnızca 11,5 gram ağırlığındadır.

B sonekli modeller, çeşitli ortamlarda güvenli montaj sağlayan bir montaj braketi ile birlikte gelir.

Geniş port aralığı, Ø4 ila Ø12 mm metrik tüplerin yanı sıra Ø5/32″ ila Ø3/8″ inç tüp boyutlarını destekleyerek çok yönlü uygulama seçenekleri sunar.

Akış hızları 10 ila 100 L/dak (ANR) arasında değişir, bu da ürünü küçük ve orta ölçekli vakum devresi uygulamaları için uygun hale getirir.

Uyumlu tüp malzemeleri arasında naylon, yumuşak naylon, poliüretan ve yumuşak poliüretan bulunur, bu da çeşitli endüstriyel ihtiyaçları destekler.

Ürün, 0 ila 60°C sıcaklık aralığında verimli bir şekilde çalışır ve tipik koşullar altında donmayı önleyecek şekilde tasarlanmıştır.

Eleman diferansiyel basınç direnci seriye göre değişir; ZFC10 ve ZFC20 serileri için 0.15 MPa, ZFC05 serisi için ise 0.10 MPa'dır.

Teknik Parametreler:

Uygulamalar:

Vakum emiş pedi koruması, toz ve partiküllerin vakum devresine girmesini önleyerek vakum sistemlerini korumada kritik bir rol oynar. Bu koruma, ejektör veya pompalarda olası hasarları önlemeye yardımcı olarak ekipmanın ömrünü ve verimliliğini sağlar.

Alma-yerleştirme sistemlerinde, filtreleme robotik kollar ve malzeme taşıma emiş hatlarında esastır. Bu filtreleme, kirleticilerin robotik operasyonların hassasiyetini ve güvenilirliğini bozmadığından emin olur.

Yarı iletken ve elektronik üretim, vakum devresi korumasından önemli ölçüde faydalanır. Çip alma, optik lens taşıma ve hassas montaj gibi uygulamalar, yüksek kaliteli üretim standartlarını korumak için temiz vakum ortamları gerektirir.

Otomotiv montajında, vakum emişi, gövde panellerinin ve çeşitli bileşenlerin transferi ve tutulması için kullanılır. Etkili vakum koruması ve filtreleme, sorunsuz taşıma ve montaj süreçlerini sürdürmek için hayati önem taşır.

Gıda ve tıbbi ekipman endüstrileri, paketleme, işleme ve tıbbi cihaz montajı sırasında vakum filtrelemesine güvenir. Kirlilikten arındırılmış vakum devrelerinin sağlanması, hijyen ve güvenlik gereksinimlerini karşılamak için kritiktir.

Baskı makineleri, doğru ve tutarlı baskı kalitesini korumak için vakum tutma ve transfer filtrelemesi kullanır. Uygun vakum devresi koruması, sistem arızalarını ve kesintilerini önlemeye yardımcı olur.

Otomatik transfer ekipmanları, üretim hatlarındaki vakum jeneratörlerini ve valflerini korumak için filtreleme içerir. Bu koruma, kesintisiz ve verimli operasyonun sürdürülmesinde anahtardır.

Son olarak, birleşik vakum ve üfleme devreleri, hem vakum emişini hem de pozitif basınç tahliyesini yönetebilen tek bir filtre kullanır. Bu çift işlevli filtreleme, etkili korumayı sürdürürken sistem tasarımını basitleştirir.

Destek ve Hizmetler:

Vakum Emiş Pedi ürünümüzü seçtiğiniz için teşekkür ederiz. Optimum performans ve uzun ömür sağlamak için lütfen teknik destek ve hizmetler için aşağıdaki yönergeleri izleyin.

Kurulum: Kurulumdan önce, emiş pedini herhangi bir görünür hasar veya kir olup olmadığını kontrol edin. Emiş pedinin uygulanacağı yüzeyi, pürüzsüz, kuru ve toz veya gres içermediğinden emin olmak için temizleyin. Etkili emiş ve güvenli tutuş için doğru kurulum kritiktir.

Kullanım: Emiş pedini, malzemenin bozulmasına ve emiş gücünün azalmasına neden olabileceğinden, aşırı sıcaklıklara veya sert kimyasallara maruz bırakmaktan kaçının. Hasar veya arızayı önlemek için emiş pedini belirtilen yük kapasitesi dahilinde kullanın.

Bakım: Emiş gücünü bozabilecek kir ve yağları gidermek için emiş pedini düzenli olarak hafif sabunlu suyla temizleyin. Güvenliği ve etkinliği korumak için aşınma veya hasar belirtileri açısından emiş pedini periyodik olarak inceleyin ve gerekirse değiştirin.

Sorun Giderme: Emiş pedi tutmuyorsa, yüzey temizliğini kontrol edin, yüzeyin gözeneksiz ve pürüzsüz olduğundan emin olun ve emiş pedinin hasarlı veya deforme olmadığından emin olun. Hava kabarcıklarını çıkarmak için emiş pedini sıkıca bastırarak tekrar uygulayın.

Garanti ve Onarım: Vakum Emiş Pedimiz, üretim hatalarına karşı sınırlı bir garanti ile birlikte gelir. Detaylı bilgi için garanti şartlarına bakınız. Onarım veya değişim hizmetleri için, ürünün garanti kılavuzuna göre ele alındığından emin olun.

Daha fazla yardım için lütfen kullanıcı kılavuzuna bakın veya SSS ve ayrıntılı talimatlar için destek web sitemizi ziyaret edin.

Paketleme ve Nakliye:

Ürün Paketlemesi: Her Vakum Emiş Pedi, nakliye sırasında hasar görmesini önlemek için sağlam, koruyucu bir kutuda dikkatlice paketlenir. Paketleme, ürünün sergilenmesi için şeffaf bir plastik kapak ve kolay kurulum ve kullanım için bir talimat kılavuzu içerir. Tüm bileşenler, hareket etmelerini önlemek ve mükemmel durumda ulaşmalarını sağlamak için güvenli bir şekilde yerleştirilmiştir.

Nakliye: Tüm siparişler için takip imkanı sunan güvenilir nakliye seçenekleri sunuyoruz. Vakum Emiş Pedleri, şoklara ve darbelere karşı koruma sağlamak için yeterli yastıklama malzemeleri içeren dayanıklı dış kartonlarda sevk edilir. Siparişler hızlı bir şekilde işlenir ve 1-2 iş günü içinde sevk edilir. Acil teslimatlar için ekspres nakliye seçenekleri mevcuttur.
