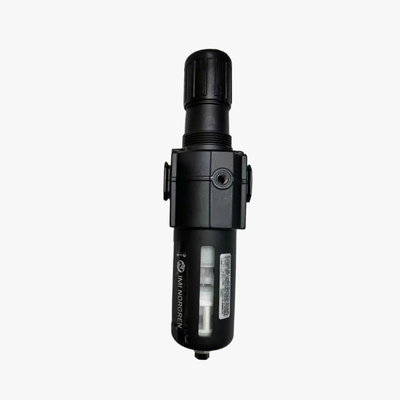

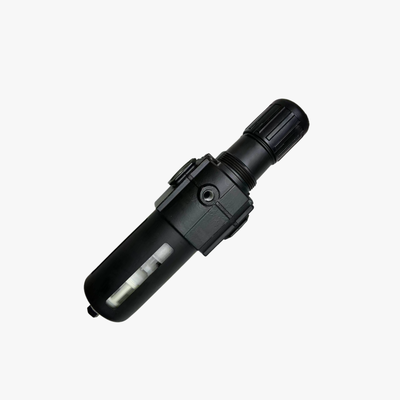

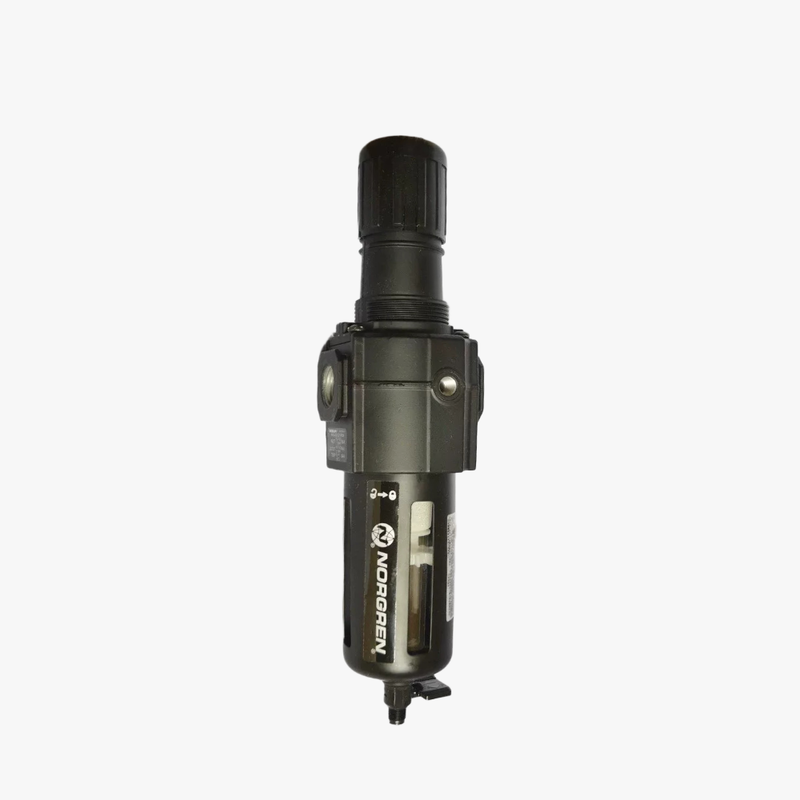

NORGREN B74G‐6GK‐AD3‐RMN B74G‐6GK‐AP3‐RMN G3/4 Satır içi Filtre Düzenleyicisi ISO8573‐1 Uygunluk Düşük Basınç Düşük Koruma Aşağı Akış Solenoid Valfi Ve Yüksek Güçlü Pnömatik Aktüatör Aygıtları

Ürün Açıklaması:

Norgren B74G serisi, Excelon modüler hava hazırlama sisteminin bir parçasını oluşturan yüksek performanslı filtre regülatörlerini temsil eder. Bu üniteler filtreleme ve basınç düzenlemesini tek, kompakt bir muhafaza içinde birleştirir. Bu tasarım, su ve katı parçacıkları basınçlı hava hatlarından etkili bir şekilde uzaklaştırırken, aşağı yöndeki basıncın hassas kontrolünü sağlar.

Excelon sisteminin modüler tasarımı, Quickclamp bağlantıları aracılığıyla diğer Excelon ürünlerinin yanı sıra hem hat içi hem de modüler kurulumu destekler. Bu özellik, sistemin basit bir şekilde genişletilmesine ve kolay bakım yapılmasına olanak tanıyarak genel operasyonel verimliliği artırır.

G1/2 ve G3/4 port boyutlarında mevcut olan B74G serisi, 100 dm³/s'ye (212 SCFM) kadar akış hızlarını destekler. Dengeli valf yapısı, giriş basıncındaki değişikliklerin çıkış basıncı üzerindeki etkisini en aza indirmeye yardımcı olarak istikrarlı ve güvenilir düzenleme sağlar. Kullanıcılar, çeşitli endüstriyel gereksinimler için çok yönlülük sunan, manuel veya otomatik tahliye seçenekleriyle birlikte 5 µm veya 40 µm sinterlenmiş polipropilen filtre elemanları arasından seçim yapabilir.

B74G tasarımında bakım ve kullanılabilirlik dikkatle değerlendirilmiştir. Üniteler, kurcalamaya karşı dayanıklı bir kapakla donatılmış bas-kilitleme ayar düğmesi, uygun servis için hızlı açılan bir bayonet haznesi ve hava akışını kısıtlamadan basıncın izlenmesine olanak tanıyan tam akış ölçer bağlantı noktaları içerir. Ek olarak, filtre kaseleri, koruyucu metal koruyuculara sahip şeffaf polikarbonat veya dayanıklı alüminyum alaşım olarak mevcuttur; her ikisi de zorlu çalışma ortamlarında yoğuşma gözlemini kolaylaştırmak için sıvı seviyesi gösterge lenslerine sahiptir.

Özellikler:

Entegre filtre ve regülatör ünitesi, hem partikül filtrelemeyi hem de basınç düzenlemesini tek, kompakt bir cihazda birleştirir. Bu tasarım, ihtiyaç duyulan ayrı bileşenlerin sayısını azaltarak değerli kurulum alanından tasarruf etmenize yardımcı olur.

Excelon Modüler Sistem hem hat içi hem de modüler kurulum yapılandırmalarını destekler. Kullanışlı Quickclamp bağlantıları sayesinde diğer Excelon hava hazırlama ürünleriyle uyumludur ve çok yönlü ve verimli sistem montajına olanak tanır.

Müşteriler ihtiyaçlarına göre iki filtreleme sınıfından seçim yapabilirler: 5 µm veya 40 µm sinterlenmiş polipropilen filtre elemanları. Bu seçenekler, aşağı yöndeki ekipmanı korumak için kirletici maddelerin etkili bir şekilde uzaklaştırılmasını sağlar.

Drenaj, uygulama gereksinimlerine göre yoğuşmanın uygun şekilde uzaklaştırılması için esneklik sağlayan manuel veya otomatik formatlarda mevcuttur.

Ünite, içeri itildiğinde basınç ayarını güvence altına alan bas-kilit ayar düğmesi içerir ve isteğe bağlı kurcalamaya karşı dayanıklı kapak güvenliği artırır. Rahatlatıcı tasarımı, sistem çıkmazda olsa bile çıkış yönündeki basıncın azaltılmasına izin verir.

Dengeli bir valf tasarımı, giriş basıncındaki dalgalanmaların çıkış basıncı üzerindeki etkilerini en aza indirmeye yardımcı olarak istikrarlı ve güvenilir basınç regülasyonu sağlar.

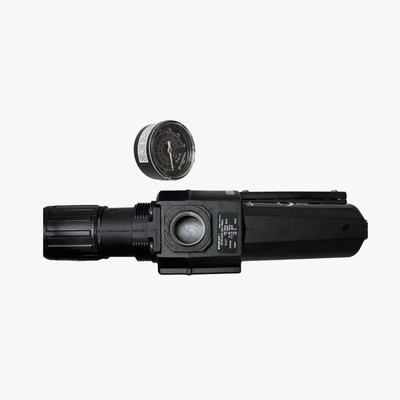

1/8" ISO Rc boyutunda tam akış göstergesi bağlantı noktaları, hava akışını kısıtlamadan doğru basınç izleme olanağı sağlar. Alet gerektirmeden filtre elemanının değiştirilmesi ve bakımı için haznenin hızlı bir şekilde çıkarılmasını sağlayan hızlı açılan bayonet hazneyle bakım daha kolay hale gelir.

Bu filtre ve regülatör, zorlu pnömatik uygulamalara uygun, 100 dm³/s'ye (212 SCFM) varan yüksek akış hızlarını karşılayabilir. Çıkış basıncı, 0,3 ila 10 bar arasında geniş bir aralıkta ayarlanabilir; metal hazneli versiyonlarda maksimum giriş basıncı değeri 17 bar'a kadar çıkabilir.

Ürün, zorlu ortamlar için metal bir korumayla korunan yoğuşma seviyelerinin 360° görünürlüğünü sağlayan bir polikarbonat hazne veya prizmatik sıvı seviyesi gösterge lensine sahip dayanıklı bir alüminyum alaşımlı hazneyle mevcuttur. Her iki versiyon da -34°C'den +80°C'ye kadar çalışma sıcaklıklarını destekler.

Teknik Parametreler:

Uygulamalar:

Özelleştirme:

Norgren, özel endüstriyel ihtiyaçlarınızı karşılamak üzere tasarlanmış Pnömatik Filtre Regülatör Yağlayıcı, model B74G-4GK-AP3-RMN için kapsamlı ürün özelleştirme hizmetleri sunmaktadır. Güvenilir bir Basınç Düşürücü ve FESTO hava kaynaklı arıtma ünitesi serisi B74G'nin önemli bir bileşeni olan bu ürün, hava kaynağı işlemede optimum performansı sağlar.

Yüksek kaliteli Alüminyum Alaşımlı gövde malzemesinden üretilen ve CE standartları sertifikasına sahip bu Basıncı azaltan hava kaynaklı işlemci, dayanıklılık ve güvenilirlik için üretilmiştir. Müşteriler, G1/2 ve G3/4 dahil olmak üzere çeşitli port boyutları arasından seçim yapabilir ve uygulama gereksinimlerine uyacak şekilde manuel veya otomatik tahliye türleri arasında seçim yapabilir.

Kullanılan elastomerler Kloropren Kauçuk (CR) ve Nitril Kauçuk (NBR), mükemmel sızdırmazlık ve direnç sağlayarak ünitenin ömrünü ve verimliliğini artırır. Yalnızca 1 birimlik minimum sipariş miktarı ve müşteri gereksinimlerine göre karton ambalaj dahil olmak üzere esnek ambalaj seçenekleriyle Norgren, uygun tedarik ve teslimat sağlar.

Fiyatlandırma, farklı bütçe hususlarını karşılamak için pazarlık edilebilir ve ödeme koşulları, müşterinin rahatlığı için T/T, Western Union ve Paypal'ı içerir. Aylık 5000 adet tedarik kabiliyeti ve ödeme sonrasında 1-7 iş günü teslimat süresi ile Norgren, ÇİN menşeli siparişlerin zamanında yerine getirilmesini garanti eder.

Yüksek kaliteli bir Basınç Düşürücüyü FESTO hava kaynağı arıtma ünitenize entegre etmek ve hava kaynağı işleme sisteminizi güvenilir ve özelleştirilebilir bir çözümle optimize etmek için Norgren'in B74G serisi Pnömatik Filtre Regülatör Yağlayıcısını seçin.

Destek ve Hizmetler:

Pnömatik Filtre Regülatör Yağlayıcı (FRL) ünitelerimiz, pnömatik sistemler için temiz, düzenlenmiş ve yağlanmış hava beslemesi sağlamak, performansı artırmak ve ekipmanınızın ömrünü uzatmak üzere tasarlanmıştır.

Optimum çalışma için, tıkanmayı önlemek ve etkili hava filtrelemesi sağlamak amacıyla filtre elemanını düzenli olarak kontrol edin ve bakımını yapın. Filtre elemanını, çalışma ortamına ve üreticinin tavsiyelerine göre gerektiği şekilde değiştirin.

Regülatör sistem gereksinimlerinize göre istenilen basınç ayarına ayarlanmalıdır. Tutarlı sistem performansını korumak için basınç ayarını periyodik olarak doğrulayın.

Aşağı akışlı bileşenlere yeterli yağlama sağlamak için yağlayıcının uygun pnömatik yağla doldurulması gerekir. Yağ seviyesini düzenli olarak kontrol edin ve kuru çalışmayı ve erken aşınmayı önlemek için gerektiği şekilde yeniden doldurun.

Montaj, ünite üzerinde belirtilen akış yönüne uygun olarak, hava beslemesine ve aşağı akış ekipmanına doğru bağlantı sağlanarak gerçekleştirilmelidir. Ürün bütünlüğünü korumak için aşırı sıcaklıklara ve aşındırıcı ortamlara maruz kalmaktan kaçının.

Performans sorunları olması durumunda, FRL ünitesinde kir birikmesi, hasarlı contalar veya sızıntı olup olmadığını inceleyin ve gerekiyorsa temizlik yapın veya parçaları değiştirin. Herhangi bir bakım yapmadan önce daima sistemin basıncını boşaltın.

Ayrıntılı bakım prosedürleri ve sorun giderme kılavuzu için FRL ünitenizle birlikte verilen ürün kılavuzuna bakın.
