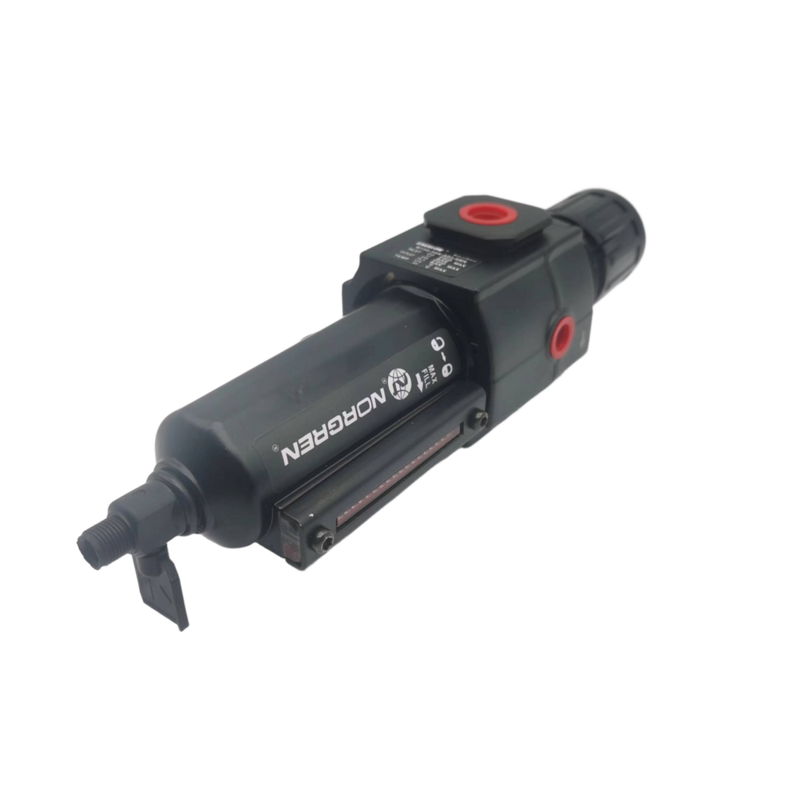

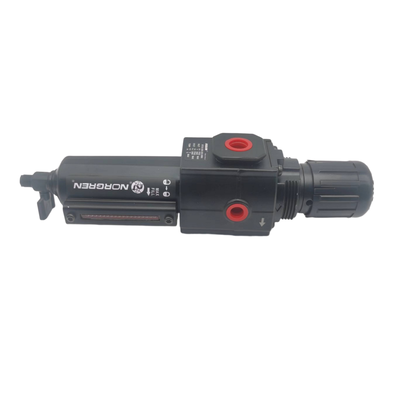

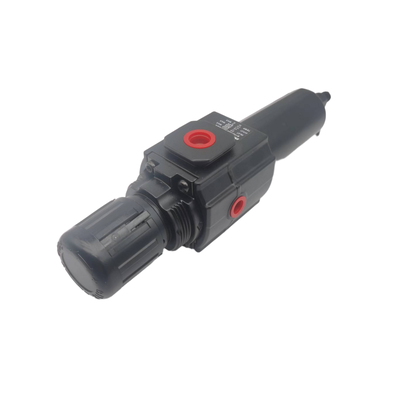

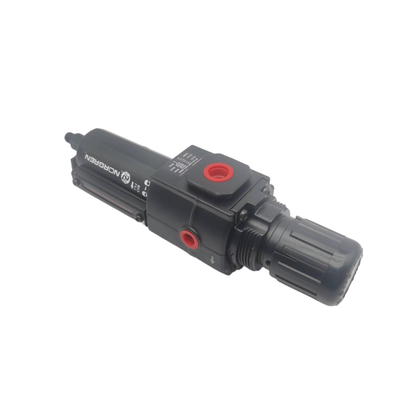

NORGREN B73G‐3GK‐QT3‐RMN B73G‐3GK‐QT1‐RMN Havanın Hazırlanması Birimi İndirme Kilitleme Dayanıklı Düğme Dengeli Diyafram Modüler Ya da Satır İçi Montajı Hafif Görevli Otomatik Montaj Çalışma İstasyonları İçin

Ürün Tanımı:

Norgren B72G ve B73G serileri, Excelon modüler hava hazırlama sisteminin bir parçası olarak tasarlanmış yüksek performanslı filtre düzenleyicileridir.Bu entegre cihazlar, hem filtrasyon hem de basınç düzenlemesini tek bir sistem içinde birleştirir.Temel işlevleri, basınçlı hava hatlarından su ve katı parçacıkları çıkarmak ve aynı zamanda aşağı akım basıncını doğru bir şekilde kontrol etmektir.

Yenilikçi Excelon tasarımı esnek montaj seçeneklerini destekler ve bu ünitelerin Quickclamp bağlantıları kullanarak diğer Excelon bileşenleriyle sıraya monte edilmesini veya modüler olarak birleştirilmesini sağlar.Bu özellik sistem genişlemesini kolaylaştırır ve devam eden bakım prosedürlerini basitleştirir.

B72G serisi, 38 dm3/s (80 SCFM) bir akış hızı sağlayan G1/4 ve G3/8 port boyutlarında mevcuttur.50 dm3/s (106 SCFM) daha yüksek akış kapasitesine sahipHer iki seri de, giriş basıncındaki değişikliklerin çıkış basıncındaki etkisini azaltan ve böylece istikrarlı ve güvenilir bir düzenlemeyi garanti eden dengelenmiş bir valf tasarımı içerir.

Bu filtre düzenleyicileri, 5 μm veya 40 μm sinterli polipropilen filtre elemanları için seçeneklerle birlikte gelir ve manuel veya otomatik drenaj yapılandırmalarında mevcuttur.Bu çok yönlülük, onları geniş bir endüstriyel uygulama yelpazesi için uygun kılar..

Ek özellikler arasında, engellemeye karşı koruma kapakıyla korunan bir baskı-kilitleme ayar düğmesi, kolay servis için hızlı serbest bırakılan bir süngü kasesi,ve hava akışını sınırlamadan basınç izlemesini sağlayan tam akış ölçer portlarıŞeffaf polikarbonat kaseler, kondensat seviyelerinin 360 derece görülebilmesini sağlar.dayanıklı çinko ve alüminyum gövde malzemeleri zorlu çalışma koşullarında bile uzun süreli performans sağlarken.

Özellikleri:

Bu kompakt birim, hem partikül filtrasyonu hem de basınç düzenlemesini entegre ederek, iki temel fonksiyonu tek bir cihazda birleştirerek değerli kurulum alanını etkili bir şekilde tasarrufu sağlar.

Sistem, diğer Excelon hava hazırlama ürünleriyle hatta veya modüler kurulumlara izin veren çok yönlü kurulum seçeneklerini destekler.Bu esneklik, kolay Quickclamp bağlantıları ile kolaylaştırılır..

Kullanıcılar ihtiyaçlarına bağlı olarak iki filtreleme derecesi arasında seçim yapabilirler: 5 μm veya 40 μm sinterli polipropilen filtre elemanları.Temiz hava akışını sağlamak.

Cihaz, manuel ve otomatik drenaj yapılandırmalarını sunar. Müşteriler, bakım tercihlerine uygun olarak manuel 1/4 dönüşlü drenaj veya otomatik drenaj sistemini seçebilirler.

Şeffaf polikarbonat kaselerle donatılmış olan bu ünite, kondansat seviyelerinin 360 derecelik görünürlüğünü sağlar ve bu da optimal performansı izlemeyi ve sürdürmeyi kolaylaştırır.

Bir baskı kilitleme ayar düğmesi, kazara basınç değişikliklerini önler, güvenliği ve güvenilirliği artırır.

Serbestleştirme tasarımı, sistemin ölü olduğu zaman aşağı akımdaki basıncın kontrol altına alınan bir şekilde azaltılmasını sağlar.Dengeli valf mimarisi, giriş basıncı dalgalanmalarının çıkış basıncı üzerindeki etkisini en aza indirir, istikrarlı bir düzenlemenin sağlanması.

Tam akışlı 1/8 inç ölçümlü portlar, hava akışını kısıtlamadan basınç izlemesini sağlar.Hızlı salınımlı süngü kase mekanizması, elemanın değiştirilmesi ve bakımı sırasında kaseyi hızlı bir şekilde çıkarmayı sağlar, hepsi de aletlere ihtiyaç duymadan.

Cihaz, yüksek akış kapasitesini gösterir, B72G modeli 38 dm3/s (80 SCFM) ve B73G modeli 50 dm3/s (106 SCFM) 'ye kadar işlev görür.3 ila 10 bar.

Maksimum giriş basınçları, şeffaf kase versiyonu için 10 bar ve metal kase versiyonu için 17 bar'dır.ve metal kaseler kullanıldığında -20°C'den +65°C'ye kadar.

Teknik parametreler:

Uygulamalar:

Destek ve Hizmetler:

Pnömatik Filtre Düzenleyicisi Yağlayıcı (FRL) ünitelerimiz, pnömatik sistemler için temiz, düzenli ve yağlanmış hava arzını sağlamak için tasarlanmıştır.ekipmanlarınızın performansını artırmak ve ömrünü uzatmak.

Teknik Destek:

FRL ünitelerinin kurulumu, çalıştırılması ve bakımı için kapsamlı teknik destek sağlıyoruz.ve özel uygulama gereksinimlerinize uygun ayarları optimize.

Hizmetler:

1Kurulum Kılavuzu: Pnömatik sisteminizde doğru kurulum ve bağlantıyı sağlamak için ayrıntılı talimatlar ve yerinde destek.

2Bakım ve Onarım: Filtre elemanının değiştirilmesi, düzenleyici kalibrasyonu ve yağlayıcıyı yeniden doldurma dahil olmak üzere planlı bakım hizmetleri.Duraklama süresini en aza indirmek için hızlı onarım hizmeti de mevcuttur.

3Özelleştirme: Uygun FRL ünitelerini seçmek ve benzersiz sistem taleplerini karşılamak için yapılandırmaları özelleştirmek için yardım.

4Eğitim: FRL'nin işletilmesi ve rutin bakımı için en iyi uygulamalar hakkında personeliniz için yeryüzünde veya uzaktan eğitim seansları.

Hedefimiz, Pnömatik Filtre Düzenleyici Yağlayıcı ürünlerimizi kullanarak pnömatik sistemlerinizin verimliliğini ve uzun ömürlülüğünü en üst düzeye çıkarmak için güvenilir, yüksek kaliteli destek ve hizmetler sunmaktır.
