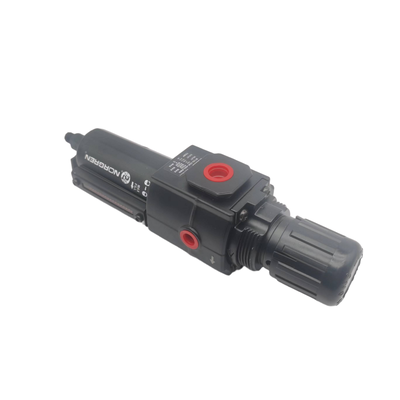

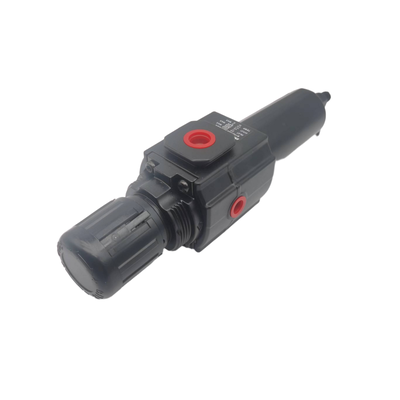

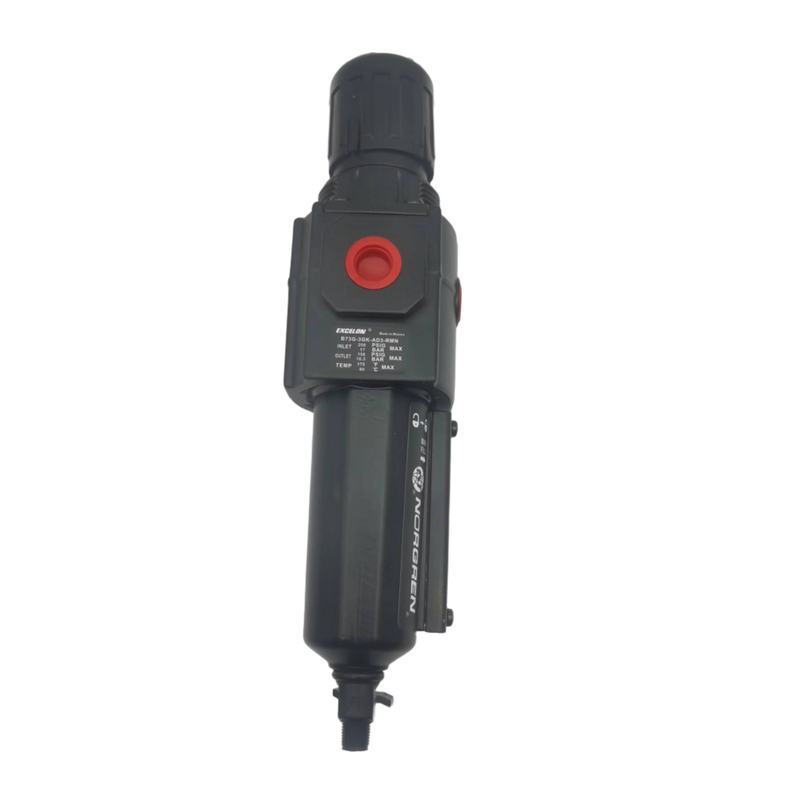

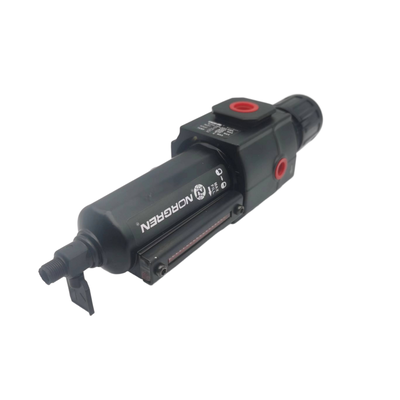

NORGREN B73G‑3GK‑AT3‑RMN B73G‑3GK‑AT1‑RMN Excelon Filtre‑Regülatör G3/8 Otomatik‑Drenaj Polikarbon Kase 5μm 40μm Basmalı‑Kilit Düğmesi Göstergesiz Modüler Pnömatik Hava Hazırlama Sistemi İçin

Ürün Tanımı:

Norgren B72G ve B73G serileri, Excelon modüler hava hazırlama sisteminin içindeki yüksek performanslı filtre düzenleyicileridir.Entegre üniteler, hem filtreleme hem de basınç düzenlemesini tek bir korumada birleştirmek için tasarlanmıştır.Basınçlı hava hatlarından suyu ve katı parçacıkları verimli bir şekilde çıkarırken, doğru bir aşağı akım basıncı kontrolü sağlarlar.

Excelon tasarımı sayesinde, bu filtre düzenleyicileri ya sıraya ya da diğer Excelon ürünleriyle modüler bir montajın bir parçası olarak monte edilebilir.Quickclamp bağlantıları kolay kurulum kolaylaştırır, sistem genişlemesi ve bakımı, bu birimleri çeşitli kurulumlar için son derece çok yönlü hale getiriyor.

B72G serisi, G1/4 ve G3/8 port seçenekleriyle donatılmıştır ve 38 dm3/s (80 SCFM) akış hızı sağlar.ve G1/2 port boyutları ve 50 dm3/s (106 SCFM) daha yüksek akış hızı sağlarHer iki seride de, tutarlı ve istikrarlı düzenlemeyi garanti eden giriş basıncı dalgalanmalarının çıkış basıncı üzerindeki etkisini azaltan dengelenmiş bir valf tasarımı vardır.

Bu üniteler, 5 μm veya 40 μm sinterli polipropilen filtrelerinin kullanılabilirliği sayesinde esneklik sunar ve manuel veya otomatik drenaj yapılandırmaları ile gelir.Bu tür seçenekler, geniş bir endüstriyel uygulama yelpazesi için uygunluğu sağlar..

Ana özellikler arasında, el değmemiş bir kapakla korunan, kilitlemek için baskı yapabilme ayar düğmesi, kolay bakım için hızlı serbest bırakma bir süngü kasesi,ve hava akışını kısıtlamadan basınç izlemesini sağlayan tam akış ölçer portlarıŞeffaf polikarbonat kaseler, kondensat seviyelerinin 360 derecelik görünürlüğünü sağlarken, dayanıklı çinko ve alüminyum gövdeleri zorlu çevre koşullarına dayanacak şekilde tasarlanmıştır.

Özellikleri:

Bu cihaz, parçacık filtrasyonu ve basınç düzenlemesini tek kompakt bir ünitede birleştirerek, değerli kurulum alanını etkili bir şekilde tasarruf eder.kurulumu basitleştirir ve genel sistem verimliliğini arttırır.

Sistem, hem hat içi hem de modüler kurulum seçeneklerini destekler ve Quickclamp takıntıları aracılığıyla diğer Excelon hava hazırlama ürünleriyle kesintisiz bağlantıya izin verir.Bu esneklik, çeşitli pnevmatik yapılandırmalarda kolay bir entegrasyon ve genişleme sağlar.

Farklı ihtiyaçlara göre iki filtreleme sınıfı mevcuttur: 5 μm ve 40 μm sinterli polipropilen filtre elemanları.Temiz hava akışını sağlamak ve aşağıda bulunan ekipmanları korumak.

Kullanıcılar manuel ve otomatik drenaj seçenekleri arasında seçim yapabilirler.Otomatik yapılandırma, manuel müdahale olmadan sorunsuz bir şekilde kondensat çıkarmayı sağlarken.

Kaseler, kondensat seviyelerinin 360 derecelik görünürlüğünü sağlayan şeffaf polikarbonattan yapılmıştır.

Basınç ayarlarında kazara değişikliklerin önlenmesi için basınç-kilitleme ayar düğmesi kullanılır.

Temizleme tasarımı, sistemin çıkmaz noktasında olduğu zaman aşağı akım basıncını azaltmaya yardımcı olur.istikrarlı ve tutarlı düzenlemenin sağlanması.

Tam akışlı 1/8 inç ölçümlü portlar, hava akışını kısıtlamadan doğru basınç izlemesini sağlar.Hepsi de aletlere ihtiyaç duymadan..

• Yüksek Akış Kapasitesi: B72G modeli 38 dm3/s (80 SCFM) sunar; B73G modeli 50 dm3/s (106 SCFM) sunar
• Geniş çıkış basınç aralığı: 0.3 ila 10 bar arasında ayarlanabilir
• En yüksek giriş basıncı: Şeffaf kaseler için 10 bar; metal kaseler için 17 bar
• Çalışma sıcaklık aralığı: polikarbonat kaselerle -34 °C'den +50 °C'ye; metal kaselerle -20 °C'den +65 °C'ye

Teknik parametreler:

Bu FESTO hava kaynağı arıtma ünitesi, basınçlı hava sisteminiz için güvenilir filtrelemeyi sağlayan sinterlenmiş polipropilenden yapılmış yüksek kaliteli bir filtre elemanına sahiptir.Üst düzeyde bir FESTO yağ sis filtre olarak, 0,3 ila 10 Bar arasında hassas bir çıkış basıncı ayarlamasını sağlar.Çeşitli uygulamalar için uygundur, bu FESTO hava kaynağı arıtma ünitesi G1/4, G3/8 ve G1/2 dahil olmak üzere birden fazla port boyutunu destekler ve manuel, otomatik,ve çeşitli operasyonel ihtiyaçları karşılamak için yarı otomatik.

Uygulamalar:

Destek ve Hizmetler:

Pnömatik Filtre Düzenleyici Yağlayıcı (FRL) ünitelerimiz, temiz, düzenli ve yağlanmış hava akışı sağlayarak pnömatik sistemlerinizin en iyi performansını ve uzun ömürlülüğünü sağlamak için tasarlanmıştır.FRL'inizin verimliliğini ve güvenilirliğini korumak için, düzenli bakım ve uygun kullanım çok önemlidir.

Teknik destek için, model numaranızın, seri numaranızın ve sorunun ayrıntılı bir açıklamasının hazır olduğundan emin olun.

FRL ünitesini kurarken, hava akışının yönünün üründeki işaretlerle eşleştiğini kontrol edin.Birimin bakımını kolaylaştırmak için erişilebilir bir yere monte edilmesini sağlayın..

Pnömatik sisteminize kirlenmenin girmesini önlemek için filtre elemanını düzenli olarak kontrol edin ve değiştirin.Temiz hava akışını korumak için birikmiş suyu ve filtre kabını sık sık boşaltın..

Düzenleyiciyi sistem gereksinimlerinize göre istenen basınç ayarına ayarlayın. Güvenli çalışmayı sağlamak için ünite için belirtilen maksimum basınç derecesini aşmaktan kaçının.

Yağlayıcılar tavsiye edilen pnevmatik yağla doldurulmalı ve aşağıda bulunan bileşenlerin uygun yağlanmasını sağlamak için düzenli olarak kontrol edilmelidir.Sistemde yağın taşınmasını önlemek için aşırı dolumdan kaçının..

Normal olmayan sesler, basınç düşmeleri veya sızıntılar gözlenirse, ünitenin hasar görmesini veya aşınmasını kontrol edin.

Ayrıntılı sorun giderme, bakım kılavuzları ve yedek parça bilgileri için, FRL biriminizle birlikte verilen ürün kılavuzuna başvurun.

Bu talimatları takip etmek, Pnömatik Filtre Düzenleyiciniz yağlayıcı sisteminin performansını ve ömrünü en üst düzeye çıkarmaya yardımcı olur ve pnömatik ekipmanınızın sorunsuz ve verimli çalışmasını sağlar.

Ambalaj ve Nakliye:

Ürün ambalajı:Pnömatik Filtre Düzenleyicisi Yağlayıcı, nakliye sırasında korunma sağlamak için dayanıklı, darbeye dayanıklı bir kutuya güvenli bir şekilde paketlenmiştir.Her bir birim, şok ve titreşimden kaynaklanan hasarı önlemek için koruyucu köpükle sarılmıştırPaket, kolay tanımlanmasını ve güvenli bir şekilde kullanılmasını kolaylaştırmak için ürün özellikleri, kullanım talimatları ve güvenlik uyarıları ile açık bir etiketleme içerir.

Nakliye:Ürün, zamanında teslimatı sağlamak için kullanılabilir izleme seçenekleriyle güvenilir kurye hizmetleri ile gönderilir.Varış noktasına göre., nakliye seçenekleri standart, hızlı ve kargo hizmetlerini içerir. Uluslararası sevkiyatlar tüm ilgili gümrük düzenlemelerine uymaktadır ve sorunsuz bir şekilde temizlenmek için gerekli belgeleri içerir.
