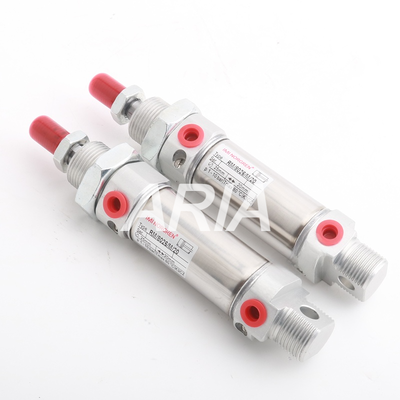

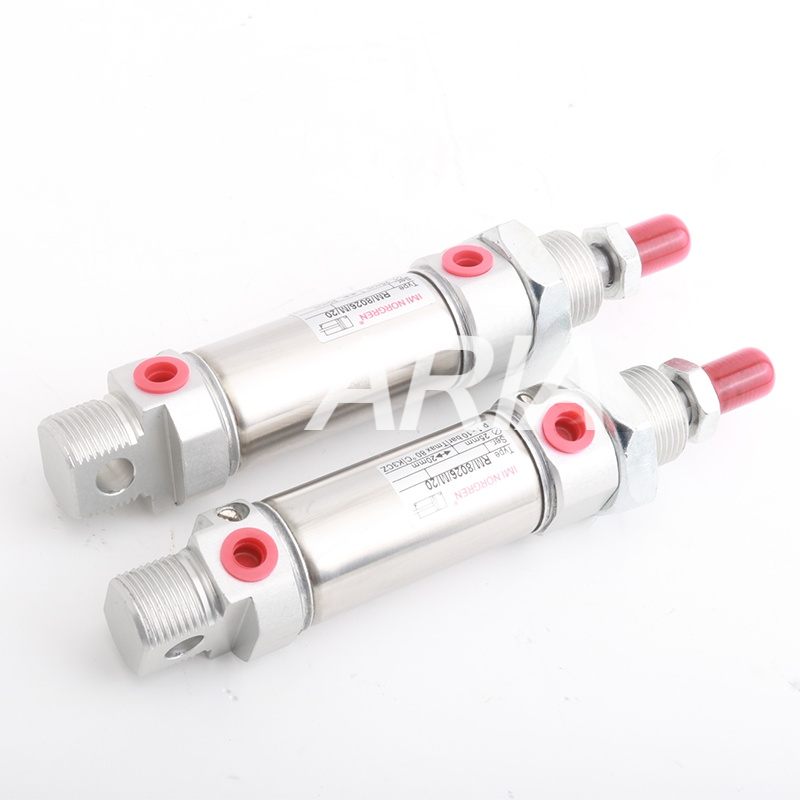

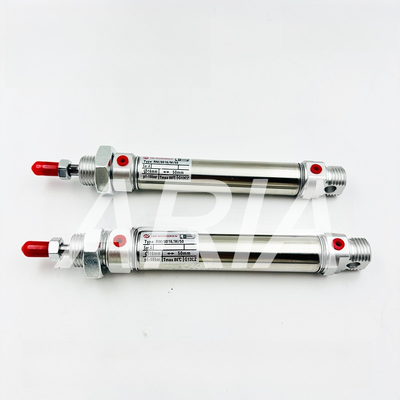

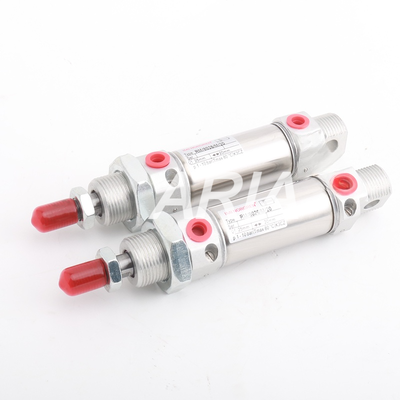

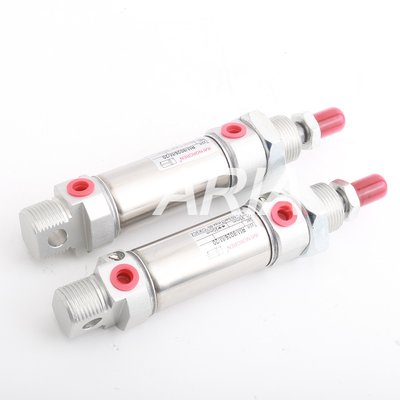

Name: IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200Sümbül çapı Φ 10 Tek eylemli ISO6432 Mini Silindirli Silindir
Brand: YW DKE TRADING COMPANY
SKU: RA/802063/M/350
Availability: InStock

Ana sayfa Ürünler Pistonlu Pnömatik Silindir

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200Sümbül çapı Φ 10 Tek eylemli ISO6432 Mini Silindirli Silindir

Ürün ayrıntıları:

Marka adı:	NORGREN
Sertifika:	CE
Model Number:	RA/802063/M/350

Ödeme & teslimat koşulları:

Minimum Order Quantity:	1
Fiyat:	Pazarlık edilebilir
Packaging Details:	Carton /As The Clients Require
Delivery Time:	1-7Work Days After Payment
Ödeme koşulları:	Banka havalesi, Western Union, PayPal
Supply Ability:	5000 Pieces/1Month

İletişim

Detaylı ürün tanımı

Marka:	IMI Norgren	Standart:	ISO 15552
Seri:	RA/802000	Operasyon:	Çift Etkili Standart
Silindir deliği:	63 mm	Tip:	standart silindir
Vurgulamak:	ISO6432 tek eylemli pnevmatik silindir , Mini silindirli piston silindir , IMI Norgren Φ10 pnevmatik silindir

1. Model Nomenklatür (İki Tür Farklı)

RM/28010/XX: Manyetik pistonsuz temel versiyon; manyetik halka yok, manyetik anahtarlarla uyumsuz
RM/28010/M/XX: Manyetik konum algılama anahtarlarıyla uyumlu, yerleşik manyetik halka ile versiyon

28000 serisi: İç geri dönüş yaylı tek eylemli silindirler (ikik eylemli RM/8000 serisinden farklı)
10 = Çukur boyutu Φ10mm
Sıfırlama numarası: Standart vuruş (20/25/40/50/100/160mm)

2. Evrensel Temel Teknik Parametreler (Tüm Modeller için Aynı)

2.1 Standart ve Çalışma

Uyum standardı: ISO 6432 Mini yuvarlak silindirler için uluslararası standart
Çalışma Modu: Tek eylemli (hava ile uzatma, yerleşik yayla otomatik geri çekme)
Yastık: Her iki ucunda sabit PU poliüretan yastıklar; ayarlanamayan yastıklama

2.2 Çalışma sıvısı özellikleri

Orta: Süzülmüş temiz basınçlı hava, yağlama olmadan çalıştırılabilir (5μm hassasiyetli filtreler önerilir)
Çalışma basıncı: 2 ~ 10 bar
Patlama basıncı: 12 bar
Çalışma sıcaklığı: -10°C ~ +80°C; buzlaşma önlemek için 2°C'nin altındaki kuru hava kaynağı gereklidir
Air Port Thread: M5 iç iplik
Piston çubuğu Spesifikasyonu: Çubuğun çapı Φ6mm, ön iplik M4

2.3 Toplam İnşaat Malzemeleri (Tam Seriler İçin Tekdüze)

Fıçı: Austenitik paslanmaz çelik, pas geçirmez ve korozyona dayanıklı
Piston çubuğu: Austenitik paslanmaz çelik
Son Kapaklar: Temiz anodize alüminyum alaşımı
Standart mühürler: NBR nitril kauçuk; yüksek sıcaklık uygulamaları için flüor kauçuk mühürleri isteğe bağlıdır
Yastık ve silgi: PU poliüretan
Standart aksesuarlar: Ön montaj fıstığı, piston çubuğu kilit fıstığı

2.4 Yapısal özellikler

Çarpışmaya dayanıklı ve çatlak geçirmez, çift katmanlı yapıştırılmış ağır kullanımlı uç kapağı
Entegre arka tek çentik montaj ipliği, ekstra çentik koltuğu gerekmez
Yüksek/düşük hızlarda sorunsuz çalışma ve uzun kullanım ömrü için düşük sürtünme Z tipi mühürler
Kompak paslanmaz çelik yuvarlak gövde, ekipmanlarda kısıtlı kurulum alanları için idealdir
Tüm paslanmaz çelik temas bileşenleri, nemli ve hafif koroziv ortamlar için uygundur

3. Stroklar Arasındaki Model Ayrımcılığı

Sadece vuruş uzunluğu ve manyetik halka konfigürasyonu farklı; diğer tüm parametreler tutarlı kalır

表格

Model	Piston Türü	Standart vuruş	Uygulama Farkı
RM/28010/20	Manyetik olmayan pistonlar	20 mm	Kısa vuruşlu basit armatürler, konum algılaması gerekmez
RM/28010/25	Manyetik olmayan pistonlar	25 mm	Kısa zamanlı madde itme ve sıkıştırma mekanizmaları
RM/28010/40	Manyetik olmayan pistonlar	40 mm	Orta teleskopik konumlandırma
RM/28010/50	Manyetik olmayan pistonlar	50 mm	Genel standart vuruş modeli
RM/28010/100	Manyetik olmayan pistonlar	100 mm	Uzun vuruşlu itme ve kaydırma
RM/28010/160	Manyetik olmayan pistonlar	160 mm	Ekstra uzun vuruşlu teleskop istasyonları
RM/28010/M/20	Dahili manyetik halka	20 mm	Manyetik anahtarlar aracılığıyla konum geri bildirimi gerektirir
RM/28010/M/25	Dahili manyetik halka	25 mm	Otomatik istasyon konum sinyali algılama
RM/28010/M/40	Dahili manyetik halka	40 mm	Aygıtın otomatik darbe geri bildirim sinyali
RM/28010/M/50	Dahili manyetik halka	50 mm	Otomasyon için standart manyetik silindir
RM/28010/M/100	Dahili manyetik halka	100 mm	Pozisyon algılama ile uzun vuruş
RM/28010/M/160	Dahili manyetik halka	160 mm	Sinyal geri bildirimi ile ekstra uzun vuruş istasyonları

4Teorik Çıkış Gücü (6bar Standart Havalandırma, Φ10 Bore)

Genişleme Gücü: 47.1 N (hava piston dışarıya ittiğinde çıkış gücü)
Geri çekilme iç yaylara dayanır; çekim gücü çıkışı yoktur (tek hareketli silindirlerin özelliği)

5Uygulanabilir Endüstriler

Elektronik otomasyon, küçük alet armatürleri, ambalaj makineleri, dağıtım ekipmanları, gıda taşımacılığı, tıbbi cihazlar, hafif malzeme itme ve konumlandırma

6. İsteğe bağlı yükseltmeler ve aksesuarlar

Manyetik anahtarlar: Sadece /M takmacası olan modellerle uyumludur, QM serisi kamış anahtarlarıyla eşleşir
Mühür yükseltme: Yüksek sıcaklıklarda ve petrolle kirlenmiş ortamlar için Suffix /V flüor kauçuk mühürleri
Montaj aksesuarları: Flanşlar, ara trunnionlar, arka destekler ve diğer ISO standart montaj ekipmanları
