Ürün Açıklaması:

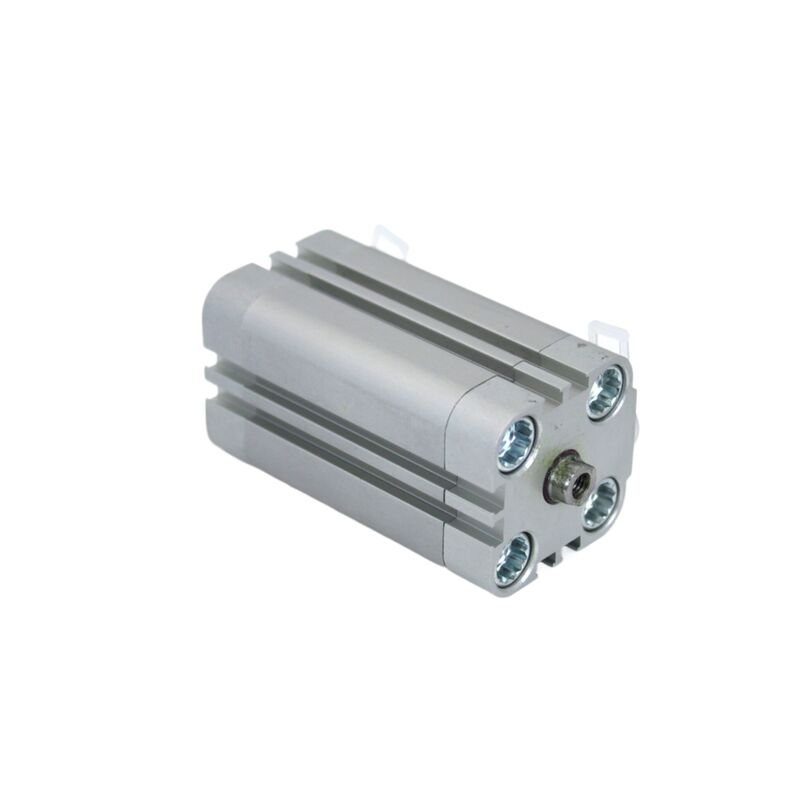

Festo ADVU-20, çift etkili mekanizmayla tasarlanmış kompakt bir pnömatik silindirdir. 20 mm'lik bir delik boyutuna sahiptir ve çalışma sırasında hassas konum algılamaya olanak tanıyan entegre bir manyetik piston içerir.
Bu model, silindirin her iki ucunda bulunan halkalar ve plakalar da dahil olmak üzere elastik yastıklama elemanlarıyla donatılmıştır. Bu yastıklama, P tipi olarak sınıflandırılarak yumuşak yavaşlama sağlar ve darbe kuvvetlerini azaltır.
ADVU-20, 5 mm'den 50 mm'ye kadar standart strok uzunluklarıyla mevcuttur. Müşteriler, kurulum gereksinimlerine bağlı olarak, iç dişli konfigürasyonlu (-PA) veya dış dişli seçenekli (-APA) piston kolu arasında seçim yapabilir.
0,8 ila 10 bar çalışma basıncı aralığına sahip bu pnömatik silindir, kompakt tasarım ve güvenilir konum geri bildirimi gerektiren otomasyon senaryoları için çok uygundur.
Özellikler:
Ultra Kompakt Tasarım
Bu silindir, ISO 15552 standart silindirlere kıyasla %50 daha az kurulum alanı kaplayan ultra kompakt bir tasarıma sahiptir. Bu kadar yerden tasarruf sağlayan bir özellik, özellikle dar yerleşimli makinelerde, sınırlı alana sahip uygulamalar için onu ideal bir seçim haline getiriyor.
Çift Etkili Çalışma
Silindir çift etkili bir şekilde çalışarak hem ileri hem de geri vuruş sırasında itici güç sağlar. Bu, çeşitli endüstriyel görevlere uygun, tutarlı ve kontrol edilebilir çift yönlü hareket sağlar.
Entegre Manyetik Piston
Entegre bir manyetik pistonla donatılan bu silindir, yakınlık anahtarları aracılığıyla temassız konum algılamayı kolaylaştırır. Sensörler herhangi bir mekanik ayar gerektirmeden kolayca monte edilebilir veya değiştirilebilir, bu da çalışma rahatlığını artırır.
Elastik Yastıklama (P-tipi)
Her iki ucunda bulunan esnek halkalar ve plakalar ile elastik yastıklamaya sahip olan silindir, darbe enerjisini etkili bir şekilde azaltır. Bu tasarım, uç konumlardaki titreşimi ve gürültüyü en aza indirerek daha düzgün ve sessiz çalışmaya katkıda bulunur.
Sağlam ve Korozyona Dirençli Malzemeler
Dövme alüminyum alaşımlı namlu ve uç kapaklarla birlikte yüksek alaşımlı paslanmaz çelik piston kolundan üretilen silindir mükemmel dayanıklılık sunar. Ayrıca endüstriyel ortamlara uygun, CRC 2 dereceli korozyon direnci sağlayan NBR ve TPE-U (PU) dinamik contaları kullanır.
Esnek Montaj Seçenekleri
Namlu, her pozisyonda çok yönlü kuruluma olanak tanıyan çok çeşitli montaj aksesuarlarının yanı sıra geçiş delikleri içerir. Bu esneklik, çeşitli uygulama gereksinimlerinin karşılanmasına yardımcı olur.
İki Piston Mili Diş Seçeneği
Kullanıcılar iki piston kolu dişli konfigürasyonu arasından seçim yapabilir: iç dişli (-PA) veya dış dişli (-APA). Bu seçim, çeşitli yük ataşmanlarıyla uyumluluk sağlar ve farklı uygulama taleplerini karşılar.
Teknik Parametreler:
| Marka |
Festo |
| Seri |
ADVU |
| Operasyon |
Çift etkili |
| delik |
20 mm |
| Ortam Sıcaklığı |
-20 ... +80 °C |
| Çalışma Basıncı |
0,8...10 Bar |
| Tanım |
Hava Pistonlu Silindir, manyetik pistonlu silindir, Otomasyon Silindiri |
Uygulamalar:
Otomatik montaj hatlarında iş parçalarını bağlama, konumlandırma, sıralama, durdurma, çıkarma ve taşıma gibi görevler kompakt üretim istasyonlarında verimli bir şekilde yönetilir. Bu işlemler, üretim süreçlerinde hız ve doğruluğu korumak için çok önemlidir.
Paketleme ve dolum makinelerindeki karton iticiler, kapatma presi aktüatörleri, konveyör saptırıcıları ve valf kontrolörleri gibi bileşenler, dar alanlarda bile sorunsuz bir şekilde çalışır. Bu, sorunsuz paketleme iş akışlarını ve güvenilir ürün kullanımını sağlar.
Elektronik ve yarı iletken üretim sektörü, hassas alma ve yerleştirme mekanizmalarına, PCB panellerinin çıkarılmasına, bileşen montajına ve test ekipmanının doğru konumlandırılmasına dayanır. Bu işlevler, kalite ve üretkenlik standartlarını korumak için yüksek hassasiyet gerektirir.
Tıbbi cihazlar ve laboratuvar otomasyonu, teşhis araçları, numune işleme prosedürleri ve çeşitli biyoteknoloji uygulamaları için gerekli olan düzgün ve kontrollü doğrusal hareket sistemlerinden yararlanır. Bu tür hareket kontrolü, tıbbi süreçlerin güvenliğine ve etkinliğine katkıda bulunur.
Baskı ve tekstil makinelerinde kağıt konumlandırma, kesme presini etkinleştirme, iplik bağlama ve gerginlik kontrolü gibi kritik işlevler zorlu ortamlarda bile güvenilir bir şekilde çalışır. Bu mekanizmalar tutarlı çıktı ve ürün kalitesini destekler.
Robot uç efektörleri ve tutucular için işbirlikçi robotları, alma ve yerleştirme ünitelerini ve otomatik tutma sistemlerini mümkün kılmak için kompakt pnömatik sürücüler kullanılır. Bu kompaktlık ve verimlilik, çok yönlü ve esnek otomasyon çözümlerini destekler.
Destek ve Hizmetler:
Pistonlu Pnömatik Silindirlerimiz çok çeşitli endüstriyel uygulamalarda güvenilir ve verimli performans sunmak üzere tasarlanmıştır. Teknik destek için, pnömatik silindirinizin en iyi şekilde çalışmasını sağlamak amacıyla ayrıntılı kurulum kılavuzları, bakım ipuçları ve sorun giderme önerileri sağlıyoruz.
Herhangi bir aşınma, sızıntı veya hasar belirtisi açısından silindirin düzenli olarak kontrol edilmesini öneririz. Kurulum sırasında doğru yağlama ve hizalama, ürünün ömrünü ve performansını artıracaktır. Herhangi bir operasyonel sorun olması durumunda kullanım kılavuzundaki sorun giderme bölümüne bakın veya uzman yardımı için teknik destek ekibimizle iletişime geçin.
Hizmetlerimiz ayrıca özel uygulama gereksinimlerini karşılamak için özelleştirilmiş çözümler, onarım ve yenileme seçenekleri ve kurulum ve bakım için yerinde desteği de içerir. Pistonlu Pnömatik Silindirinizin verimliliğini ve dayanıklılığını en üst düzeye çıkarmak için kapsamlı destek sağlamaya kararlıyız.
Paketleme ve Nakliye:
Ürün Ambalajı:Pistonlu Pnömatik Silindir, nakliye sırasında maksimum korumayı sağlamak için dikkatlice paketlenmiştir. Her silindir anti-statik baloncuklu ambalaja sarılır ve sağlam bir oluklu mukavva kutunun içine yerleştirilir. Ambalaj, herhangi bir hareketi önlemek ve şokları absorbe etmek için köpük ekler içerir. Hasarı önlemek için tüm bileşenler ve aksesuarlar güvenli bir şekilde paketlenir. Dış kutu, kolay tanımlama için ürün ayrıntıları, kullanım talimatları ve nakliye bilgileri ile açıkça etiketlenmiştir.
Nakliye:Pistonlu Pnömatik Silindiri güvenli ve hızlı bir şekilde bulunduğunuz yere teslim etmek için güvenilir nakliye seçenekleri sunuyoruz. Ürünler, tüm siparişler için takip olanağı sunan güvenilir kurye hizmetleri aracılığıyla gönderilir. Gönderim süreleri varış noktasına göre değişiklik gösterir ancak genellikle 3 ila 7 iş günü arasında değişir. Tüm paketlerin uluslararası nakliye düzenlemelerine uygun olmasını ve taşıma sırasında kayıp veya hasara karşı sigortalanmasını sağlıyoruz. Talep üzerine hızlandırılmış nakliye seçenekleri mevcuttur.
