Ürün Açıklaması:

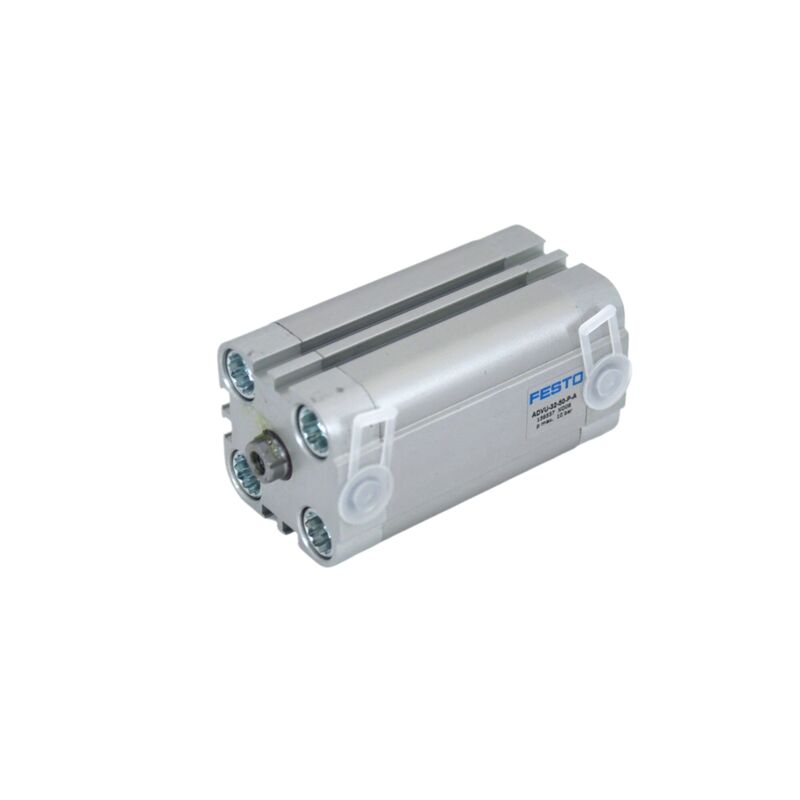

Festo ADVU-20, çift etkili mekanizma ve 20 mm delik çapıyla tasarlanmış kompakt bir pnömatik silindirdir. Çalışma sırasında hassas konum algılamayı mümkün kılan entegre bir manyetik pistona sahiptir.
Bu silindir, düzgün çalışmayı sağlamak ve darbeyi azaltmak için her iki ucunda P tipi yastıklama olarak bilinen elastik yastıklama halkaları ve plakalarla donatılmıştır. Çeşitli uygulama gereksinimleri için esneklik sunan, 5 mm'den 50 mm'ye kadar standart strok uzunluklarıyla mevcuttur.
Müşteriler, kurulum ihtiyaçlarına bağlı olarak iç dişli (-PA olarak belirtilir) veya dış dişli (-APA) piston çubukları arasında seçim yapabilir. ADVU-20'nin çalışma basıncı 0,8 bar ila 10 bar arasında değişmektedir ve bu da onu çok çeşitli pnömatik otomasyon sistemleri için uygun hale getirmektedir.
Genel olarak Festo ADVU-20, alan verimliliğine öncelik veren ve kontrollü pnömatik hareket için güvenilir konum geri bildirimi gerektiren otomasyon projeleri için idealdir.
Özellikler:
Ultra Kompakt Tasarım
Bu silindir, ISO 15552 standart silindirlere kıyasla %50 daha az kurulum alanı gerektiren ultra kompakt bir tasarıma sahiptir. Küçültülmüş boyutları, sınırlı alana ve dar makine yerleşimlerine sahip uygulamalar için ideal olmasını sağlar.
Çift Etkili Çalışma
Çift etkili mekanizma, hem ileri hem de geri vuruş sırasında itici güç sağlar. Bu, tutarlı ve kontrol edilebilir çift yönlü hareket sağlayarak makinelerinizin verimliliğini ve hassasiyetini artırır.
Entegre Manyetik Piston
Entegre bir manyetik pistonla donatılmış bu tasarım, yakınlık anahtarları kullanılarak temassız konum algılamaya olanak tanır. Sensörler herhangi bir mekanik ayar gerektirmeden kolayca kurulabilir veya değiştirilebilir, bu da bakım görevlerini basitleştirir.
Elastik Yastıklama (P-tipi)
Silindirin her iki ucundaki esnek yastıklama halkaları veya plakaları darbe enerjisinin emilmesine yardımcı olur. Bu elastik yastıklama, piston uç konumlarına ulaştığında titreşimleri ve gürültüyü etkili bir şekilde azaltarak genel çalışma düzgünlüğünü artırır.
Sağlam ve Korozyona Dirençli Malzemeler
Dövme alüminyum alaşımlı namlu ve yüksek alaşımlı paslanmaz çelik piston koluyla eşleştirilmiş uç kapaklardan üretilen bu silindir, mükemmel dayanıklılık sunar. Dinamik contalar, gelişmiş sızdırmazlık performansı sağlayan NBR/TPE-U'dan (PU) yapılmıştır. Aynı zamanda CRC 2 korozyon direnci sınıfını da karşılayarak zorlu endüstriyel ortamlara uygun hale gelir.
Esnek Montaj
Çok çeşitli montaj aksesuarlarının yanı sıra namlu üzerindeki delikler sayesinde çok yönlü kurulum seçenekleri kolaylaştırılmıştır. Bu özellikler, çeşitli uygulama gereksinimlerini karşılamak için silindirin neredeyse her pozisyonda güvenli bir şekilde monte edilmesini sağlar.
İki Piston Mili Diş Seçeneği
Kullanıcılar, belirli yük ataşmanlarına ve uygulama taleplerine uyacak şekilde iki piston kolu dişli konfigürasyonu arasından seçim yapabilir: iç dişli (-PA) veya harici dişli (-APA). Bu esneklik, çeşitli mekanik kurulumlarla uyumluluğu sağlar.
Teknik Parametreler:
| Çalışma Basıncı |
0,8...10 Bar |
| Ortam Sıcaklığı |
-20 ... +80 °C |
| Seri |
ADVU |
| Marka |
Festo |
| delik |
20 mm |
| Operasyon |
Çift etkili |
Uygulamalar:
Otomatik montaj hatlarında iş parçalarının kelepçelenmesi, konumlandırılması, sınıflandırılması, durdurulması, çıkarılması ve taşınması gibi çeşitli işlemler kompakt üretim istasyonlarında verimli bir şekilde gerçekleştirilir. Bu kolaylaştırılmış süreçler üretim ortamlarında üretkenliği ve hassasiyeti artırır.
Paketleme ve doldurma makineleri, tümü kapalı alanlarda etkili bir şekilde çalışacak şekilde tasarlanmış karton itme, mühürleme presinin etkinleştirilmesi, konveyör yönlendiricileri ve valf kontrolü gibi mekanizmalardan yararlanır. Bu, sınırlı alanlarda sorunsuz ve güvenilir paketleme işlemleri sağlar.
Elektronik ve yarı iletken imalat sektörü, son derece hassas al ve yerleştir sistemlerine, PCB panellerinin çıkarılmasına, bileşen montajına ve test ekipmanlarının hassas konumlandırılmasına dayanır. Bu uygulamalar, ürün kalitesini ve tutarlılığını korumak için titiz bir kontrol gerektirir.
Tıbbi cihazlarda ve laboratuvar otomasyonunda düzgün ve kontrollü doğrusal harekete ihtiyaç vardır. Bu yetenek, teşhis enstrümantasyonunu, numune işlemeyi ve çeşitli biyoteknoloji uygulamalarını destekleyerek güvenilir ve verimli laboratuvar iş akışlarına katkıda bulunur.
Baskı ve tekstil makineleri, hassas kağıt konumlandırma, kesme presinin çalıştırılması, iplik kelepçeleme ve gerginlik kontrolü için mekanizmalar kullanır. Bu işlevler zorlu ve zorlu ortamlarda bile etkili bir şekilde çalışarak yüksek kaliteli çıktı sağlar.
Robot uç efektörleri ve tutucular, işbirlikçi robotlar için özel olarak tasarlanmış kompakt pnömatik sürücüleri içerir. Bu sistemler, verimli alma ve yerleştirme işlemlerine ve otomatik kavramaya olanak tanıyarak robotik otomasyonun esnekliğini ve yeteneğini artırır.
Destek ve Hizmetler:
Pistonlu Pnömatik Silindir ürünümüz, çeşitli endüstriyel uygulamalarda yüksek performans ve dayanıklılık için tasarlanmıştır. Teknik destek için lütfen ürünle birlikte verilen, ayrıntılı kurulum talimatları, bakım yönergeleri ve sorun giderme ipuçlarını içeren kullanım kılavuzuna bakın.
Kurulum veya çalıştırma sırasında herhangi bir sorunla karşılaşırsanız tüm bağlantıların sağlam olduğundan ve silindirin sistem özelliklerinizle uyumlu olduğundan emin olun. Hasarı önlemek için çalışma basıncının ve sıcaklığının önerilen sınırlar içinde olduğundan emin olun.
Pnömatik silindirinizin ömrünü uzatmak için düzenli bakım şarttır. Periyodik olarak hava sızıntısı olup olmadığını kontrol edin, hareketli parçaları belirtildiği gibi yağlayın ve contalarda aşınma olup olmadığını kontrol edin. Daha fazla sorun yaşamamak için hasarlı bileşenleri derhal değiştirin.
Onarımlar veya yedek parçalar da dahil olmak üzere gelişmiş servis ihtiyaçları için yetkili distribütörünüze veya servis merkezinize danışın. Teknik ekibimiz, pnömatik silindirinizin verimli ve güvenilir bir şekilde çalışmasını sağlamak için uzman yardımı sağlamaya kendini adamıştır.
Ayrıca ekibinizin Pistonlu Pnömatik Silindirin kullanımını ve bakımını optimize etmesine yardımcı olacak kapsamlı eğitim ve destek malzemeleri de sunuyoruz. İndirilebilir kılavuzlar, SSS'ler ve eğitici videolar için lütfen çevrimiçi kaynaklarımıza bakın.
Paketleme ve Nakliye:
Pistonlu Pnömatik Silindir için Ürün Paketleme ve Nakliye
Her pistonlu pnömatik silindir, nakliye sırasında maksimum korumayı sağlamak için dikkatlice paketlenir. Silindir ilk olarak herhangi bir çizilmeyi veya hasarı önlemek için koruyucu bir anti-statik köpük veya baloncuklu ambalaj tabakasıyla sarılır. Daha sonra kutu içindeki hareketi en aza indirecek şekilde uygun boyutta sağlam bir karton kutunun içine yerleştirilir.
Daha fazla güvenlik sağlamak için kutu, şokları ve titreşimleri absorbe etmek üzere fıstık ezmesi veya hava yastıkları gibi yastıklama malzemeleriyle doldurulur. Ambalaj, güçlü bir yapışkan bantla kapatılmış ve "Kırılgan" ve "Dikkatli Taşıyın" gibi kullanım talimatlarıyla etiketlenmiştir.
Gönderim, takip ve sigorta seçenekleri sunan güvenilir kurye hizmetleri aracılığıyla gerçekleştirilir. Hedefe ve aciliyete bağlı olarak müşteriler standart, hızlandırılmış veya ekspres gönderim yöntemlerinden birini seçebilir. Tüm gönderiler, paketleme listesi ve kullanım kılavuzu gibi ayrıntılı belgeleri içerir.
Paketleme ve nakliye sürecimiz, pistonlu pnömatik silindirin güvenli, mükemmel çalışır durumda ve hemen kullanıma hazır bir şekilde ulaşmasını sağlayacak şekilde tasarlanmıştır.
