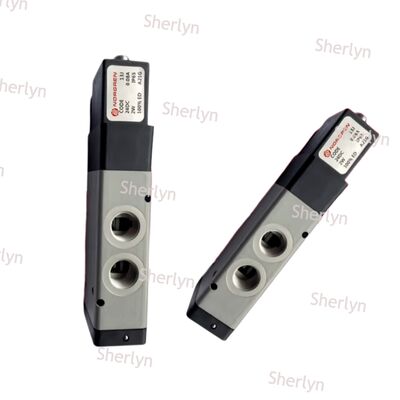

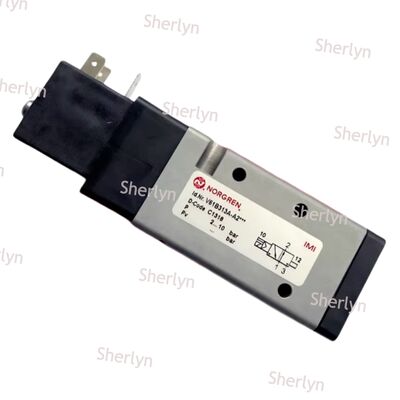

NORGREN V61 SERİSİ 3/2 YOLLU VALF, NORMALDE AÇIK, PİLOT KUMANDALI, KOMPAKT VE HAFİF – MODEL AA218J

Ürün Açıklaması:

Bu solenoid valf serisi, ana makaranın hareketinin bir pilot valf tarafından kontrol edildiği, pilotla çalıştırılan bir prensibi kullanır. Pilot valf bir solenoid bobin tarafından tahrik edilirken, ana sürgü ortamdaki basınç farkına bağlı olarak çalışır. Böyle bir tasarım, düşük güçlü bir solenoid bobinin, büyük akış hızlarını idare eden vanaların açma/kapama fonksiyonunu düzenlemesine, enerji verimliliğinin arttırılmasına ve daha yüksek basınç koşullarına uygunluğun sağlanmasına olanak tanır.

Valfler normalde açık durumda tasarlanmıştır; yani enerji kesildiğinde açık kalırlar ve sıvının geçmesine izin verirler. Solenoid bobinin etkinleştirilmesi vanayı kapatarak ortam akışını durdurur. Normalde açık olan bu özellik, soğutma veya acil durum havalandırma sistemleri gibi elektrik kesintileri sırasında sürekli akışın gerekli olduğu güvenlik açısından kritik uygulamalar için idealdir.

Tek solenoid kontrol sistemine sahip olan valf, bir solenoid bobine enerji verilerek veya enerji kesilerek açık ve kapalı konumlar arasında geçiş yapar. Elektrik kesildiğinde valf, yay kuvveti veya orta basınç aracılığıyla otomatik olarak normalde açık konumuna dönerek basit ve güvenilir çalışma sağlar.

Pilotla çalıştırılan mekanizma ve optimize edilmiş akış yolu tasarımı sayesinde bu solenoid valfler üstün akış kapasitesi sağlar. Spesifik modele bağlı olarak, akış hızları dakikada 610 litreden dakikada 2600 litreye kadar değişir ve orta ila büyük akış taleplerini karşılar.

Valfler tipik olarak 0,2 MPa ila 1,0 MPa (2 ila 10 bar) basınç aralığında çalışır ve bazı modeller 1,6 MPa'ya (16 bar) kadar olan basınçları kaldırabilir. Uygun pilot valf işlevselliği için genellikle 0,2 ila 0,3 bar'ın üzerinde bir minimum basınç farkının korunması çok önemlidir.

Döküm alüminyum alaşımından veya alüminyum ekstrüzyondan yapılmış valf gövdeleriyle üretilen bu valfler, hafif ancak dayanıklı ve korozyona dayanıklı performans sunar. Makara ve manşon, uzun ömür için metal yalıtımlı modellerde veya gelişmiş akış için yumuşak yalıtımlı modellerde mevcuttur. Sızdırmazlık malzemeleri NBR veya FKM içerir, bu da onları basınçlı hava ve diğer çeşitli ortamlar için uygun kılar.

Solenoid bobinler düşük elektrik tüketimi için tasarlanmıştır; bazı modeller yalnızca 1 ila 2 watt kullanır ve bu da kayda değer enerji tasarrufuna katkıda bulunur. Ek olarak, vanalar IP65 koruma sınıfı sunarak toz geçirmezlik performansı ve su jetlerine karşı dayanıklılık sağlar; tozlu veya nemli endüstriyel ortamlarda kullanım için idealdir.

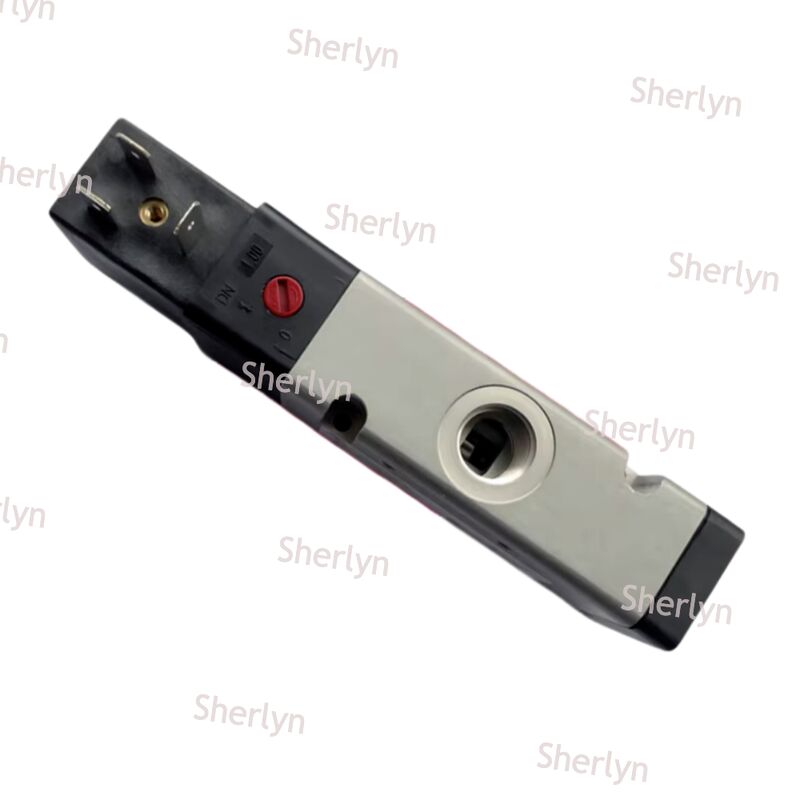

Her valf, genellikle basmalı düğme veya çevirmeli kilitleme düğmesi olarak sunulan standart bir manuel geçersiz kılma özelliği içerir. Bu fonksiyon, sistemin devreye alınmasını ve bakımını kolaylaştırır ve acil durumlarda elektrik gücüne bağlı olmaksızın manuel çalıştırmaya olanak tanır.

Valfler, çeşitli pnömatik bileşenlerle kolay uyumluluk için uluslararası standartlara uygun, G1/4, G3/8 veya G1/2 İngiliz boru dişleri gibi port dişleriyle birlikte gelir. Kurulum, hat içi borular veya alt taban montajı yoluyla gerçekleştirilebilir ve bu sayede belirli sistem taleplerine göre esnek entegrasyon seçenekleri sağlanır.

Uygulamalar:

Endüstriyel otomasyon üretim hatları, çeşitli otomatik montaj süreçlerinde, malzeme taşıma sistemlerinde ve paketleme makinelerinde yaygın olarak kullanılmaktadır. Bu sistemler, sıkıştırma, konumlandırma ve itme gibi temel işlevleri gerçekleştirmek için tek etkili silindirleri kullanır. Tasarım, yüksek frekanslı işlemlere öncelik verir ve sorunsuz ve verimli üretim iş akışlarını sürdürmek için yüksek güvenilirlik gerektirir.

Tek etkili silindirler, diyafram valfleri ve pnömatik tutucular gibi tek etkili pnömatik aktüatörlerin kontrolü, genellikle 3/2 yollu bir solenoid valf kullanılarak yönetilir. Bu vana bu tür uygulamalarda standarttır. Normalde açık (NO) konfigürasyonun güvenlik kilidi senaryoları için ideal olduğu dikkate değerdir. Bu durumlarda vana, elektrik kesintisi durumunda otomatik olarak açılacak veya kapanacaktır; bu da onu güvenliğin kritik olduğu acil durum havalandırma sistemleri için mükemmel hale getirir.

Valfler, periyodik temizleme veya basınç tahliyesi gerektiren proses ortamlarında hayati bir rol oynar. Bu tür sistemlerde basınçlı havanın açılıp kapanmasını kontrol etmek için kullanılırlar. Temel uygulamalar arasında, operasyonel güvenliği ve sistem bütünlüğünü sağlayan filtre geri tepme mekanizmaları, yüzeydeki toz giderme cihazları ve hava deposu tanklarıyla ilişkili güvenlik tahliye devreleri yer alır.

Ambalaj endüstrisinde bu valfler dolum makineleri, kapatma makineleri, etiketleme sistemleri ve şişirme makineleri gibi ekipmanlarda yaygın olarak kullanılmaktadır. Üretim döngüsü verimliliğini korumak ve paketleme hassasiyetinin kalite standartlarıyla uyumlu olmasını sağlamak için gerekli olan pnömatik aktüatörlerin hızlı hareketini kontrol ederler.

Otomotiv üretim hatları bu kontrol valflerini kaynak fikstürlerinde, boyama aparatlarında, montaj istasyonlarında ve parça işleme makinelerinde kullanır. Bu uygulamalar, uzun bir çalışma ömrü sunarken yağa maruz kalma ve titreşimlere dayanabilen bileşenler gerektirir, böylece otomotiv üretim ortamlarındaki pnömatik takımların ve yardımcı ekipmanların güvenilirliğini artırır.

Bu valfler aynı zamanda şişirme, doldurma ve kapatma operasyonlarında yer alan gıda işleme ekipmanlarındaki pnömatik sistemlerin kontrolü için de uygundur. Yiyecek ve içecek üretim süreçlerinde güvenlik ve hijyeni sağlamak için gıda sınıfı standartlarına uygun sızdırmazlık malzemeleri ve yağlama yöntemlerinin seçilmesi önemlidir.

Termik santraller, atık su arıtma merkezleri ve egzoz gazı arıtma üniteleri gibi çevre koruma tesisleri, otomatik proses kontrolü için bu vanalara güvenmektedir. Pnömatik kontrol valflerini ve açma/kapama valflerini çalıştırmaktan, uzaktan çalışmayı kolaylaştırmaktan ve çevresel kontrol sistemlerinin verimliliğini ve güvenliğini arttırmaktan sorumludurlar.

Bazı vana modelleri, –10°C ila +50°C veya üzeri gibi geniş bir sıcaklık aralığında çalışacak şekilde tasarlanmıştır. Düşük sıcaklık ayarlarında donma sorunlarını önlemek için kuru hava kullanılması önerilir. Ek olarak, patlamaya karşı dayanıklılık standartlarının gerekli olduğu ortamlar için sıkı güvenlik düzenlemelerini karşılamak üzere özel patlamaya karşı korumalı bobin seçenekleri de mevcuttur.
