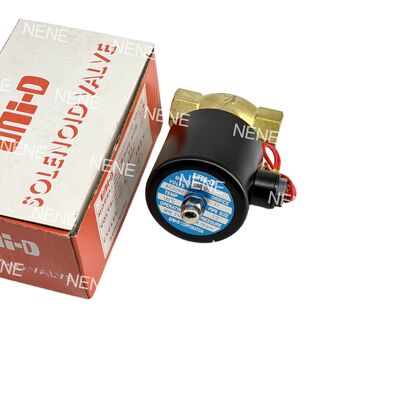

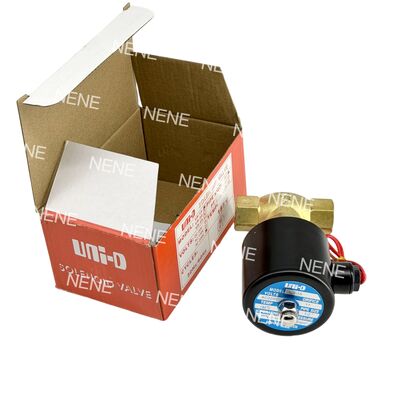

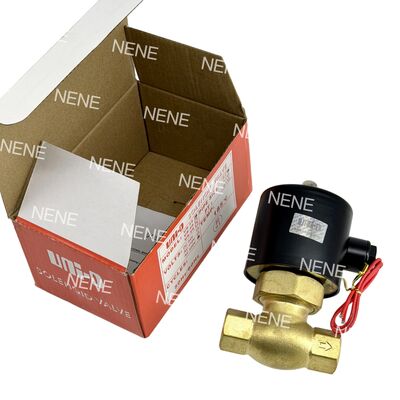

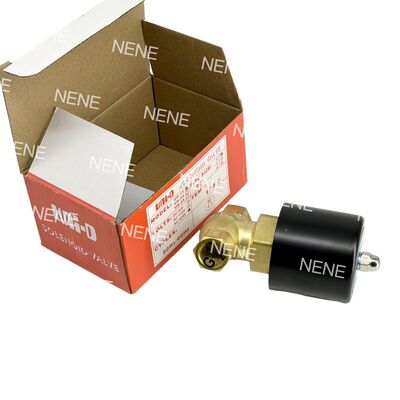

Ürün Açıklaması:
UNID US serisi solenoid valf, normalde kapalı tip olarak karakterize edilen çoklu tahrikli piston kılavuz mekanizması ile tasarlanmıştır. Bu, valfin enerjisizken kapalı kaldığı ve elektrik gücü aldığında açıldığı anlamına gelir.
Yüksek kaliteli dökme bronzdan üretilen valf gövdesi, korozyona karşı mükemmel direnç sağlar ve bu da onu çeşitli endüstriyel akışkan kontrol uygulamaları için ideal kılar. Sağlam malzemesi, zorlu ortamlarda dayanıklılık ve uzun hizmet ömrü sağlar.
Bu solenoid valf serisi, su, hava, buhar ve ağır yağ dahil olmak üzere çok çeşitli ortamlarla uyumludur. PTFE contaları kullanarak -5°C ila 185°C arasındaki akışkan sıcaklığı aralığında çalışabilir ve değişken koşullar altında güvenilir performansı sürdürür.
Farklı boru sistemlerine uyum sağlamak için US serisi valfler, uluslararası standartlara uygun olarak BSPT, NPT ve BSP gibi standart dişli bağlantılarla birlikte gelir. Bobinler, 110VAC, 220VAC ve 24VDC standart voltajlarda mevcuttur, talep üzerine özel voltaj seçenekleri de bulunmaktadır.
Çeşitli alanlarda yaygın olarak uygulanan UNID US serisi solenoid valf, otomasyon ekipmanları, HVAC sistemleri, buhar boru hatları ve fuel oil boru hatlarında kritik roller üstlenerek verimli ve güvenilir akışkan kontrolü sağlar.
Özellikler:
Ürün, yüksek basınçlı ortamlarda etkili bir şekilde çalışırken tıkanmaya karşı mükemmel direnç sunan güvenilir bir çoklu tahrikli piston yapısına sahiptir. Bu sağlam tasarım, zorlu koşullar altında bile tutarlı performans sağlar.
Dökme bronz valf gövdesi ile üretilen valf, üstün korozyon direnci ve uzun ömürlü dayanıklılık sunar. Bu malzeme seçimi, çeşitli zorlu uygulamalarda kullanıma uygun hale getirir.
PTFE ve %15 cam elyaf ile güçlendirilmiş yüksek sıcaklık contaları ile donatılmış valf, 185°C'ye kadar sıcaklıklara dayanabilir. Bu, conta bütünlüğünden ödün vermeden sıcak akışkanları içeren uygulamalar için idealdir.
Su, hava, buhar ve ağır yağ ile kullanıma uygun, çoklu ortam uyumluluğu sergiler. Geniş bir çalışma basıncı farkı aralığını destekler, ayrıntıları teknik spesifikasyonlarda bulunabilir.
1/2" ila 2" arasındaki çeşitli port boyutlarında, 4.0 ila 48 arasında değişen akış katsayıları (Cv) ile sunulan valf, farklı sistemlerde çeşitli akış gereksinimlerini karşılar.
Maksimum çalışma basıncı farkı, su ve hava için 15 kgf/cm²'ye, buhar ve ağır yağ için ise 10 kgf/cm²'ye kadar derecelendirilmiştir, ancak bu değerler seçilen modele göre değişiklik gösterebilir.
İsteğe bağlı yüksek basınçlı versiyonlar da mevcuttur ve 20, 30 ve 40 kgf/cm² basınç farkları sunar. Müşterilerin, optimum ürün yapılandırmasını sağlamak için sipariş verirken akışkan türünü belirtmeleri tavsiye edilir.
Valfin bobin voltaj toleransı, AC toleransı ±%10 ve DC toleransı ±%1 ile kararlı çalışma için tasarlanmıştır, bu da değişken elektrik koşulları altında güvenilir performans sağlar.
BSPT, NPT ve BSP seçenekleri dahil olmak üzere dişli bağlantılar, farklı kurulumlar ve standartlar arasında esnek ve kullanışlı kurulum sağlar.
Kompakt ve hafif tasarım, valfin önemli bir alan veya yapısal ayarlama gerektirmeden mevcut sistemlere entegre edilmesini kolaylaştırır.
Teknik Parametreler:
| Çekirdek İğnesi |
Paslanmaz Çelik |
| Tapa |
PTFE + %15GF |
| Gövde |
Dökme Bronz |
| Bobin |
Özel Bakır Tel (H) |
| Tüp |
Paslanmaz Çelik |
| Kapak/Somun |
PTFE |
| Yay |
Paslanmaz Çelik |
| Piston |
Pirinç |
UNID solenoid valf, paslanmaz çelik çekirdek iğnesi ve tüpü, %15 cam elyaf ile güçlendirilmiş PTFE tapa ve dökme bronz gövde gibi dayanıklı malzemelerle tasarlanmış yüksek kaliteli dişli bir solenoid valftir. Bu dişli solenoid valf, güvenilir performans ve uzun ömür sağlayan özel bakır tel bobin (H), PTFE kapak ve somun, paslanmaz çelik yay ve pirinç piston özelliklerine sahiptir.
Uygulamalar:
Endüstriyel Proses Kontrolü
Endüstriyel proses kontrolü, verimlilik ve güvenliği sağlamak için çeşitli üretim operasyonlarının yönetilmesini ve optimize edilmesini içerir. Bu, ekipman performansını izlemeyi, girdileri düzenlemeyi ve üretim döngüsü boyunca ürün kalitesini korumayı kapsar.
HVAC Sistemleri
Isıtma, Havalandırma ve Klima (HVAC) sistemleri, konforlu ve güvenli iç ortamların korunması için esastır. Konut, ticari ve endüstriyel ortamlarda sıcaklığı, nemi ve hava kalitesini kontrol ederler.
Buhar Isıtma Ekipmanları
Buhar ısıtma ekipmanları, verimli ısı transferi sağlamak için endüstriyel uygulamalarda yaygın olarak kullanılır. Üretim ve kimyasal işleme gibi kontrollü ısıtma gerektiren süreçlerde kritik bir rol oynar.
Yakıt Brülör ve Transfer Sistemleri
Yakıt brülör ve transfer sistemleri, ısıtma ve enerji üretimi için yakıtı verimli bir şekilde sağlamak ve yakmak üzere tasarlanmıştır. Bu sistemler, çeşitli endüstriyel tesislerde güvenilir yakıt beslemesi ve güvenli çalışma sağlar.
Su Arıtma ve Temin Sistemleri
Su arıtma ve temin sistemleri, endüstriyel süreçler ve insan tüketimi için temiz ve güvenli su sağlamak için temeldir. Belirli kalite standartlarını karşılamak için arıtma, filtreleme ve dağıtımı içerirler.
Anahtar Endüstrilerde Uygulamalar
Bahsedilen teknolojiler ve sistemler, petrokimya, enerji üretimi ve metalurji endüstrileri dahil olmak üzere birçok sektörde yaygın olarak kullanılmaktadır. Bu uygulamalar, üretimi optimize etmeye, sürdürülebilirliği iyileştirmeye ve operasyonel güvenliği sağlamaya yardımcı olur.
| MODEL |
BORU BOYUTU |
Cv |
ORİFİS |
AKİŞKAN SICAKLIĞI °C |
SU |
HAVA |
BUHAR |
AĞIR YAĞ |
L |
H |
D |
AĞIRLIK (kg) |
| US-15 |
1/2" |
4 |
17 mm |
-5°C ~ 185°C |
0.5-15 |
0.5-15 |
0.5-10 |
0.5-10 |
82 |
120 |
58 |
1.7 |
| US-20 |
3/4" |
6 |
17 mm |
-5°C ~ 185°C |
0.5-15 |
0.5-15 |
0.5-10 |
0.5-10 |
82 |
123 |
58 |
1.7 |
| US-25 |
1" |
12 |
22 mm |
-5°C ~ 185°C |
0.5-15 |
0.5-15 |
0.5-10 |
0.5-10 |
91 |
130 |
58 |
2 |
| US-35 |
1 1/4" |
18 |
30 mm |
-5°C ~ 185°C |
1-10 |
1-15 |
1-10 |
1-10 |
110 |
141 |
58 |
3.1 |
| US-40 |
1 1/2" |
22 |
30 mm |
-5°C ~ 185°C |
1-10 |
1-15 |
1-10 |
1-10 |
110 |
144 |
58 |
3.3 |
| US-50 |
2" |
48 |
50 mm |
-5°C ~ 185°C |
1-10 |
1-15 |
1-10 |
1-10 |
163 |
173 |
58 |
7.2 |
Destek ve Hizmetler:
Pnömatik Solenoid Valf ürünümüz, çeşitli endüstriyel uygulamalarda hava akışının güvenilir ve verimli kontrolünü sağlamak üzere tasarlanmıştır. Optimum performans ve uzun ömür için, doğru kurulum, işletme ve bakım prosedürlerini izlemek önemlidir.
Kurulum: Valfin, ürün kılavuzunda belirtildiği gibi doğru yönde monte edildiğinden emin olun. Hasarı önlemek için uygun bağlantı elemanları kullanın ve aşırı güç uygulamaktan kaçının. Elektrik bağlantılarının sağlanan voltaj ve akım özelliklerine uyduğunu doğrulayın.
İşletme: Pnömatik Solenoid Valf, valfin açılıp kapanmasını kontrol etmek için bir elektrik sinyali kullanarak çalışır. Arızayı veya hasarı önlemek için valfi belirtilen basınç ve sıcaklık aralıklarında çalıştırmak önemlidir. Valfin hizmet ömrünü uzatmak için önerilen sınırların ötesinde sık döngüden kaçının.
Bakım: Optimum işlevselliği sürdürmek için periyodik muayene ve temizlik önerilir. Hava kaçakları, elektrik bağlantı bütünlüğü ve valf tepkisini kontrol edin. Gerekirse aşınmış veya hasar görmüş contaları ve bileşenleri değiştirin. Uyumluluk ve güvenliği sağlamak için yalnızca üretici onaylı yedek parçaları kullanın.
Sorun Giderme: Yaygın sorunlar arasında çalışmama, hava kaçağı veya anormal sesler bulunur. Elektrik beslemesini ve sinyalini doğrulayın, tıkanıklık veya kalıntı olup olmadığını inceleyin ve valfin doğru monte edildiğini onaylayın. Ayrıntılı rehberlik için ürün kılavuzunun sorun giderme bölümüne bakın.
Daha fazla teknik destek ve ayrıntılı servis talimatları için lütfen ürün belgelerine bakın veya resmi destek web sitemizi ziyaret edin.
Paketleme ve Nakliye:
Ürün Paketleme:
Pnömatik Solenoid Valf, mükemmel durumda ulaşmasını sağlamak için özenle paketlenir. Her valf, neme ve toza karşı korunmak için antistatik bir torbada ayrı ayrı paketlenir. Ardından, nakliye sırasında hareketi ve şokları önlemek için köpük dolgulu sağlam, özel olarak tasarlanmış bir karton kutuya yerleştirilir. Dış ambalaj, ürün detayları, kullanım talimatları ve güvenlik uyarıları ile açıkça etiketlenir.
Nakliye:
Pnömatik Solenoid Valf'i güvenli ve zamanında teslim etmek için güvenilir nakliye seçenekleri sunuyoruz. Ürünler, tüm siparişler için takip imkanı bulunan güvenilir kurye hizmetleri aracılığıyla sevk edilir. Hedefe bağlı olarak, nakliye süreleri 3 ila 10 iş günü arasında değişir. Talep üzerine ekspres nakliye seçenekleri de sunuyoruz. Tüm sevkiyatlar uygun belgeleri içerir ve uluslararası nakliye düzenlemelerine uygundur.
