Ürün Açıklaması:

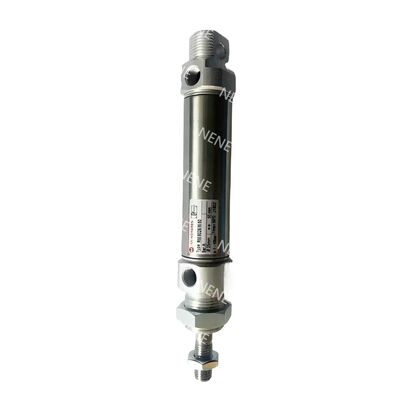

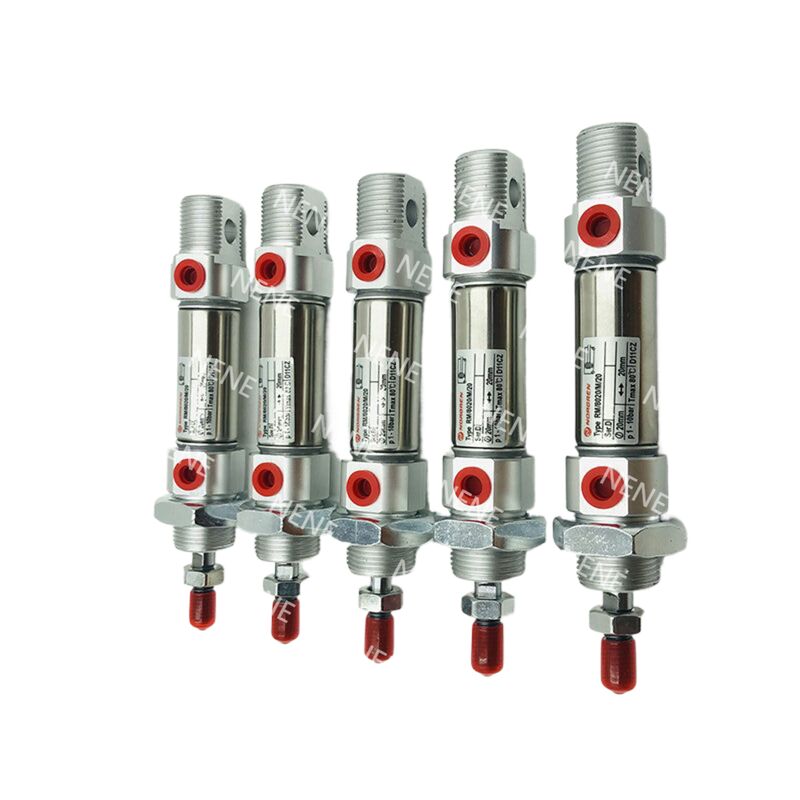

RM/28000/M serisi, yay dönüş mekanizmasına sahip kompakt, tek etkili Roundline silindirlerden oluşur. Bu silindirler, işlevselliklerini ve güvenilirliklerini artıran manyetik bir pistonla standart olarak donatılmıştır.

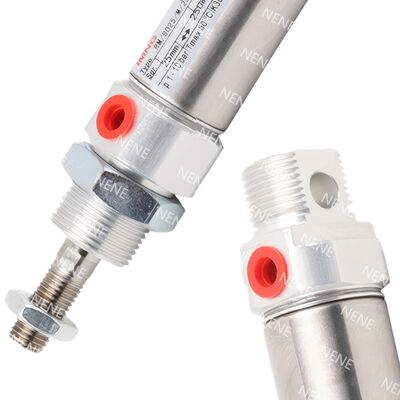

Paslanmaz çelik bir boru ve şeffaf eloksallı alüminyum uç kapaklarla üretilen bu silindirler, mükemmel korozyon direnci ve yüksek yapısal mukavemet sunar. Sağlam tasarımları, çeşitli çalışma ortamlarında dayanıklılık sağlar.
Ek olarak, RM/28000/M serisi ISO 6432 standardı ile uyumludur ve bu da onları kompakt çözümler gerektiren uygulamalar için mükemmel hale getirir. Özellikle montaj alanının sınırlı olduğu yerlerde pnömatik konumlandırma görevleri ve kısa stroklu otomasyon için idealdirler.
Özellikler:
ISO 6432'nin kompakt form faktörü, standart bağlantı parçalarıyla sorunsuz entegrasyona olanak tanır ve kurulumu kolay ve verimli hale getirir. Küçük boyutu, performanstan ödün vermeden uyumluluk sağlayan, alanın sınırlı olduğu uygulamalar için idealdir.
Korozyona dayanıklı malzemelerden üretilen bu ürün, zorlu ve talepkar ortamlara dayanacak şekilde tasarlanmıştır. Genellikle aşınma ve bozulmaya neden olan koşullarda bile dayanıklılığını ve güvenilirliğini koruyarak uzun ömürlü çalışma sağlar.
Manyetik piston özelliği, limit algılamayı basitleştirerek ve hassas otomasyon geri bildirimi sağlayarak işlevselliği artırır. Bu manyetik eleman, otomatik sistemlerde kontrolü ve verimliliği artırarak doğru konum tespiti sağlar.
Sağlam bir mekanik tasarıma sahip olan silindir, gelişmiş mukavemet ve dayanıklılık sunan çift kıvrımlı uç kapaklarla donatılmıştır. Bu yapı, ünitenin yüksek gerilime dayanmasını ve ömrü boyunca yapısal bütünlüğünü korumasını sağlar.
Teknik Parametreler:
| Öğe |
Özellik |
| Çap (mm) |
10 / 12 / 16 / 20 / 25 |
| Standart stroklar (mm) |
10, 25, 50 |
| Maksimum strok (mm) |
50 |
| Piston kolu Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Port boyutu |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Ortam |
Basınçlı hava, filtrelenmiş, yağlanmış veya yağlanmamış |
| Çalışma basıncı |
2 ila 10 bar (29 ila 145 psi) |
| Çalışma sıcaklığı |
-10°C ila +80°C (14°F ila 176°F) |
| Çalışma |
Tek etkili, yay dönüşlü, manyetik piston |
| Yastıklama |
Tampon yastıklama |
| Namlu malzemesi |
Paslanmaz çelik |
| Uç kapak malzemesi |
Şeffaf eloksallı alüminyum alaşımı |
| Piston kolu malzemesi |
Paslanmaz çelik |
| Tampon malzemesi |
Poliüretan |
| Contalar |
Nitril kauçuk (NBR) |
| Uç kapak tasarımı |
Çift kıvrımlı yüksek mukavemetli uç kapaklar |
| Standart aksesuarlar |
Burun montaj somunu, piston kolu kilitleme somunu |
| İsteğe bağlı aksesuarlar |
Entegre kablolu reed anahtarı, anahtar montaj braketleri, düz ve dirsek bağlantı parçaları, montaj donanımı |
| 6 bar'da teorik itme (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| 6 bar'da dönüş yayı kuvveti F1 (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Ağırlık ve boyutlar |
Tam veri sayfası boyutları tablosuna bakın |
| Çeşitler |
Merkezi arka port, düz arka kapak, çoklu montaj seçenekleri |
| Servis kitleri |
Mevcut değil |
| Yük / sapma verileri |
Veri sayfasındaki yük ve sapma çizelgelerine bakın |
Uygulamalar:
Otomatik montaj işlemleri ve indeksleme işlemleri genellikle hassas hareket elde etmek için kısa stroklu çalıştırmaya dayanır. Bu yöntem, çeşitli üretim görevlerinde verimli ve doğru konumlandırmaya olanak tanır.
Elektronik bileşenlerin işlenmesinde, al-yerleştir sistemleri kısa hareket yeteneklerinden yararlanır. Bu sistemler, sınırlı alanlarda parçaların hızlı ve güvenilir bir şekilde yerleştirilmesini destekleyerek üretim hızını ve doğruluğunu artırır.
Ambalaj uygulamaları ve makine bakımı görevleri genellikle kompakt ve tekrarlanabilir hareket gerektirir. Bu tür hareketler, tutarlı çalışmayı sağlar ve otomatik iş akışlarını kolaylaştırır.
Ek olarak, gelişmiş kontrol ve geri bildirim sağlamak için entegre konum algılaması gerektiren uygulamalar desteklenir. Bu entegrasyon, doğruluğun korunmasına ve genel sistem performansının iyileştirilmesine yardımcı olur.
Destek ve Hizmetler:
Piston Pnömatik Silindir ürünümüz, çok çeşitli endüstriyel uygulamalar için güvenilir ve verimli doğrusal hareket sağlamak üzere tasarlanmıştır. Teknik destek için, silindirin optimum performansını ve uzun ömürlülüğünü sağlamak üzere kurulum rehberliği, sorun giderme ve bakım ipuçları konusunda yardımcı olmak için uzman ekibimiz mevcuttur.
Özel operasyonel gereksinimlerinizi karşılamak için ürün seçimi yardımı, özel konfigürasyon seçenekleri ve yerinde destek dahil olmak üzere kapsamlı hizmetler sunuyoruz. Arıza süresini en aza indirmek ve üretkenliği korumak için yedek parçalar ve yükseltme kitleri kolayca temin edilebilir.
Piston pnömatik silindirinizin ömrünü en üst düzeye çıkarmak için, kullanım kılavuzunda belirtildiği gibi düzenli inceleme ve yağlama öneriyoruz. Destek ekibimiz, bakım personelinizin rutin bakımı ve onarımı etkili bir şekilde yapmasına yardımcı olmak için ayrıntılı dokümantasyon ve eğitim kaynakları sağlayabilir.
Silindiri mevcut sisteminize entegre etme konusunda yardıma ihtiyacınız olsun veya sistem optimizasyonu konusunda teknik tavsiyeye ihtiyacınız olsun, özel destek hizmetimiz, ihtiyaçlarınıza göre uyarlanmış zamanında ve doğru çözümler sunmaya kendini adamıştır.
Paketleme ve Nakliye:
Piston Pnömatik Silindirimiz, nakliye sırasında maksimum koruma sağlamak için dikkatlice paketlenir. Her silindir, korozyon önleyici malzeme ile güvenli bir şekilde sarılır ve hareket ve hasarı önlemek için sağlam, özel olarak takılmış bir kutuya yerleştirilir. Hassas bileşenleri korumak için köpük ekler veya kabarcık sargısı gibi ek yastıklama malzemeleri kullanılır.
Nakliye için, zamanında ve güvenli teslimatı garanti etmek için izleme seçeneklerine sahip güvenilir taşıyıcılar kullanıyoruz. Paketleme, sorunsuz işlemeyi kolaylaştırmak için taşıma talimatları ve ürün bilgileri ile açıkça etiketlenmiştir. Yurt içi veya uluslararası nakliye olsun, Piston Pnömatik Silindirin mükemmel durumda, hemen kullanıma hazır olarak gelmesini sağlıyoruz.
