Ürün Açıklaması:

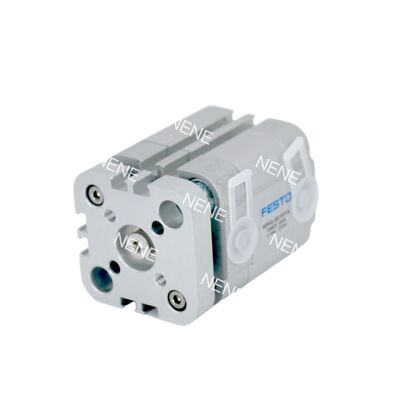

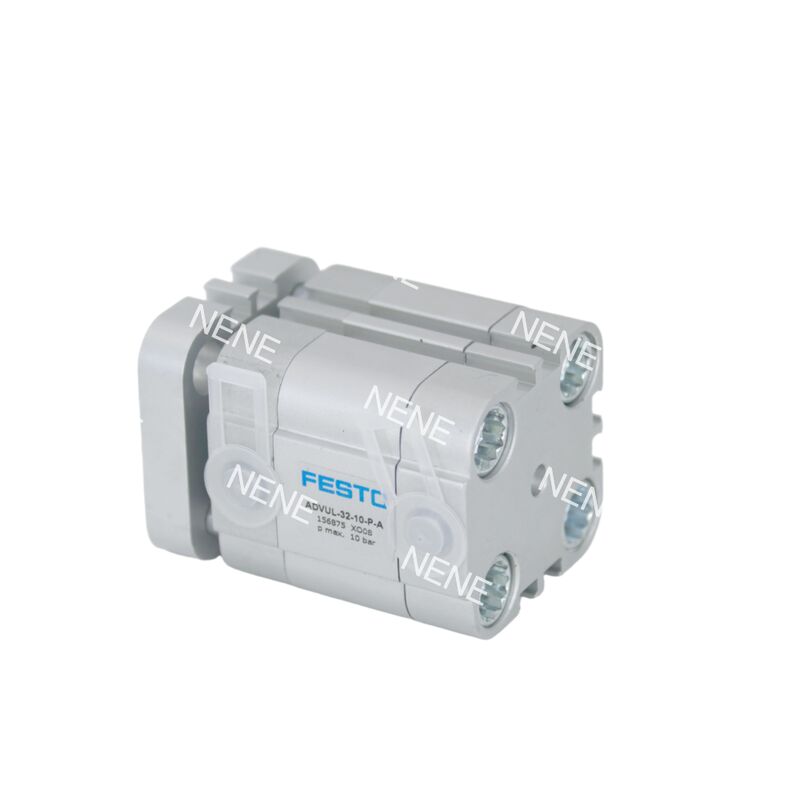

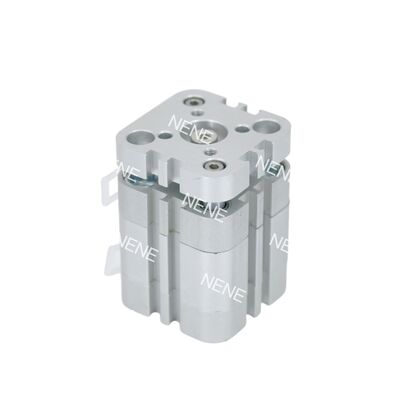

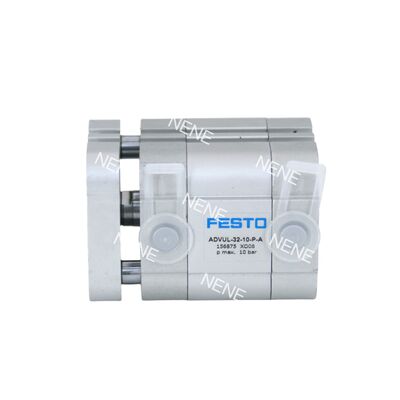

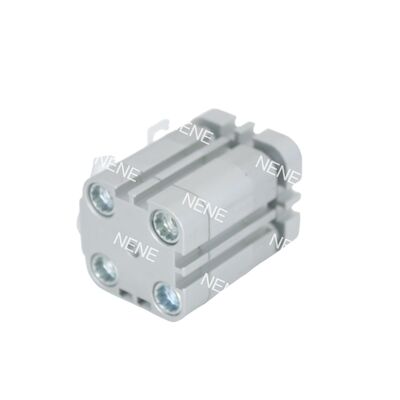

FESTO ADVUL Serisi, kılavuzlu çubuk silindirlerde kompakt ancak yüksek performanslı bir çözümü temsil eder. Yenilikçi tasarımı, pistonu, kılavuz çubuğu ve boyunduruk bağlantı plakasını tek bir ünitede birleştirir ve bu da piston kolu burulmasını etkili bir şekilde ortadan kaldırır. Bu entegrasyon, özellikle zorlu uygulamalar için ideal hale getiren, olağanüstü hassas doğrusal hareket garantisi verir.
Özellikle alanın sınırlı ve güvenilirliğin kritik olduğu otomatik sistemler için tasarlanan ADVUL Serisi, boyuttan ödün vermeden üstün performans sunar. Seri, 12 mm'den 125 mm'ye kadar geniş bir delik boyutu yelpazesine uyum sağlayarak çeşitli operasyonel gereksinimlere uyum sağlar.
Ek olarak, seri 400 mm'ye kadar strok uzunluklarını destekleyerek farklı yük kapasitelerini ve uzamsal kısıtlamaları ele alma esnekliği sağlar. Kompaktlık, hassasiyet ve çok yönlülüğün bu kombinasyonu, FESTO ADVUL Serisini zorlu endüstriyel ortamlar için çok uygun hale getirir.
Özellikler:
Sağlam Anti-Rotasyon Tasarımı
Ürün, yanal ve eksantrik kuvvetlere karşı etkili bir şekilde direnç gösteren benzersiz bir kılavuz çubuk ve boyunduruk bağlantı yapısına sahiptir. Bu tasarım, olağanüstü hareket sertliği sağlar ve çalışma sırasında tekrarlanabilir konumlandırma doğruluğunu garanti eder.
Yüksek Entegrasyon ve Kompakt
Alandan tasarruf için tasarlanan bu kompakt tasarım, dar alanlara montaj için mükemmeldir. Mevcut alanın kullanımını optimize ederek makine düzenlerinin genel verimliliğini en üst düzeye çıkarmaya yardımcı olur.
Kolay Kurulum ve Algılama
Çeşitli montaj ihtiyaçları için esnek çözümler sunmak üzere çeşitli montaj aksesuarları sunulmaktadır. Ek olarak, silindir gövdesine entegre edilmiş profil olukları, SME serisi gibi yakınlık sensörlerinin basit montajını kolaylaştırır. Bu özellik, temassız konum algılama sağlar ve sorunsuz ve kesintisiz kontrol sistemi entegrasyonuna olanak tanır.
Güvenilir ve Dayanıklı Yapı
Hassas bir alüminyum alaşımlı namlu ve yüksek alaşımlı paslanmaz çelik piston kolu ile üretilen ürün, mükemmel dayanıklılık sunar. Ayrıca, yumuşak, sessiz çalışma ve uzun bir hizmet ömrüne katkıda bulunan her iki uçta da standart elastomerik yastıklama içerir.
Geniş Çalışma Koşulları
1,5 ila 10 bar basınç aralığında ve -20°C'den +80°C'ye kadar bir ortam sıcaklığı aralığında verimli bir şekilde çalışacak şekilde tasarlanan bu ürün, çok çeşitli endüstriyel ortamlar için uygundur.
Teknik Parametreler:
| Tasarım |
Piston, Piston Kolu |
| Yastıklama |
Her İki Uçta Elastik Yastıklama Halkaları/Plakaları |
| Montaj Konumu |
İsteğe Bağlı |
| Montaj Tipi |
Herhangi Biri, Delikli, Aksesuarlarla |
| Çalışma Ortamı |
Filtrelenmiş Basınçlı Hava, Yağlı Veya Yağsız |
| Ortam Sıcaklığı |
-20 ... 80°C |
- Strok10 mm
- Piston çapı12 mm
- YastıklamaHer iki uçta elastik yastıklama halkaları/plakaları
- Montaj konumuisteğe bağlı
- TasarımPiston Piston kolu
- Konum tespitiYakınlık anahtarı ile
- Sembol00991737
- VaryantlarPiston kolu bir uçta
- Tork/kılavuza karşı korumaBoyunduruklu kılavuz çubuk
- Çalışma basıncı0,15 MPa ... 1 MPa
- Çalışma basıncı1,5 bar ... 10 bar
- Çalışma şekliÇift etkili
- Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
- Çalışma ve pilot ortamı notuYağlı çalışma mümkündür (bu durumda yağlı çalışma her zaman gerekli olacaktır)
- Korozyon direnç sınıfı CRC2 - Orta derecede korozyon stresi
- LABS (PWIS) uygunluğuVDMA24364-B1/B2-L
- Ortam sıcaklığı-20 °C ... 80 °C
- Uç konumlardaki darbe enerjisi0,07 J
- 0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, dönüş stroku51 N
- 0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, ilerleme stroku68 N
- 0 mm strok için hareketli kütle21 g
- 10 mm strok başına ek hareketli kütle4 g
- 0 mm strok için temel ağırlık100 g
- 10 mm strok başına ek ağırlık14 g
- Montaj tipiDelikli Aksesuarlarla
- Pnömatik bağlantıM5
- Malzeme yaka vidalarıYüksek alaşımlı paslanmaz çelik
- Malzeme kapakDövme alüminyum alaşımı
- Malzeme dinamik contalarNBR TPE-U(PU)
- Malzeme piston koluYüksek alaşımlı paslanmaz çelik
- Malzeme silindir namlusuDövme alüminyum alaşımı
Uygulamalar:
Yeni Enerji Araç İmalatı
Yeni enerji araç imalatı alanında, hassas konumlandırma ve sıkıştırma önemli süreçlerdir. Bu teknolojiler, pil modüllerinin montajında ve ayrıca parça taşıma, kaynak ve boyama üretim hatlarında yaygın olarak uygulanmaktadır. Kullanımları, bu üretim aşamalarında doğruluk ve verimlilik sağlar.
Yarı İletken ve Elektronik
Yarı iletken ve elektronik endüstrisi, olağanüstü temizlik ve hassasiyet talep eder. Bu nedenle, bu çözümler gofret işleme, test ekipmanları ve baskılı devre kartı (PCB) montajı için mükemmel bir şekilde uygundur. Uygulanmaları, bu hassas ve karmaşık süreçlerde gerekli olan yüksek standartları destekler.
Gıda ve Ambalaj Makineleri
Gıda ve ambalaj makineleri söz konusu olduğunda, hızı ve doğruluğu korumak için güvenilir çalıştırma ve itme hareketleri esastır. Bu sistemler, dolum, paketleme ve sızdırmazlık makineleri gibi yüksek hızlı uygulamalarda mükemmeldir ve üretkenliği ve operasyonel tutarlılığı artırır.
Genel Endüstriyel Otomasyon
Genel endüstriyel otomasyonda, bu bileşenler güvenilir temel tahrik elemanları olarak işlev görür. Malzeme taşıma ve ayrıca takım tezgahlarının ve montaj iş istasyonlarının yükleme ve boşaltma süreçlerinde hayati bir rol oynayarak, kolaylaştırılmış ve verimli üretim iş akışlarına katkıda bulunurlar.
Destek ve Hizmetler:
Pistonlu Pnömatik Silindir ürünümüz, çeşitli endüstriyel uygulamalarda güvenilir ve verimli performans için tasarlanmıştır. Optimum çalışma ve uzun ömür sağlamak için lütfen aşağıdaki teknik destek ve hizmet yönergelerine başvurun.
Kurulum: Silindirin belirtilen yönlendirme ve montaj talimatlarına göre kurulduğundan emin olun. Uygun bağlantı parçaları kullanın ve erken aşınmayı ve sızıntıyı önlemek için yanlış hizalamadan kaçının.
Bakım: Aşınma, korozyon veya hasar belirtileri için silindiri düzenli olarak inceleyin. Pürüzsüz çalışmayı sürdürmek için hareketli parçaları bakım kılavuzunda önerildiği gibi yağlayın. Hava sızıntısını önlemek için contaları ve diğer sarf malzemelerini periyodik olarak değiştirin.
Sorun Giderme: Hava sızıntıları, yavaş çalışma veya alışılmadık sesler gibi yaygın sorunlar genellikle uygun hava besleme basıncını kontrol ederek, hasarlı contaları inceleyerek ve silindir çubuğunun bükülmediğinden veya engellenmediğinden emin olarak çözülebilir.
Yedek Parçalar: Ürün performansını ve garanti kapsamını korumak için yalnızca orijinal yedek parçalar kullanın. Parça bulunabilirliği için tedarikçinizle veya yetkili servis merkeziyle iletişime geçin.
Teknik Destek: Ayrıntılı teknik yardım, uygulama tavsiyesi veya servis talepleri için ürün kılavuzuna başvurun veya uygun kanallar aracılığıyla teknik destek ekibimizle iletişime geçin.
Garanti: Pistonlu Pnömatik Silindir, standart garanti koşullarımız kapsamındadır. Kapsam ayrıntıları ve talep prosedürleri için lütfen garanti belgelerine bakın.
Paketleme ve Nakliye:
Pistonlu Pnömatik Silindirlerimiz, nakliye sırasında maksimum koruma sağlamak için dikkatlice paketlenir. Her silindir, herhangi bir hasarı önlemek için korozyon önleyici kağıda sarılır ve kabarcık sargı ile sabitlenir. Ürünler daha sonra hareketi en aza indirmek ve şokları emmek için sağlam, özel olarak takılmış oluklu kutulara yerleştirilir.
Nakliye için, güvenli teslimatı garanti etmek için izleme ve sigorta seçenekleri sunan güvenilir taşıyıcılar kullanıyoruz. Hedefe bağlı olarak, ürünler ürün bütünlüğünü korumak için uygun işlemle hava, deniz veya kara taşımacılığı yoluyla gönderilir. Ayrıca, kolay tanımlama ve gümrükleme için net etiketleme ve dokümantasyon sağlıyoruz.
