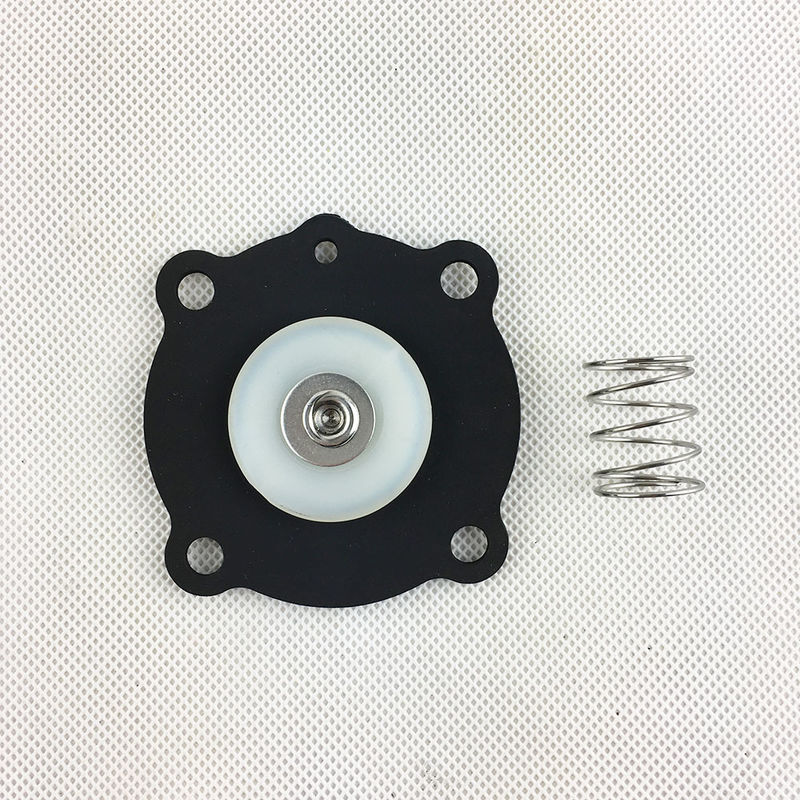

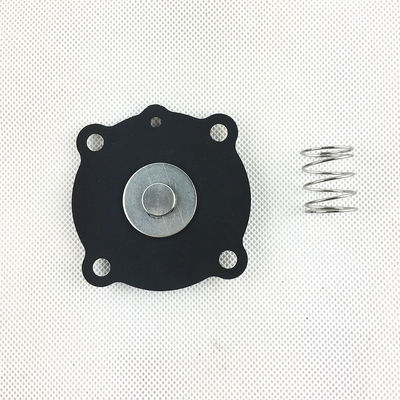

JOIL JISI20 JISR20 3/4' Pulse Valve Diaphragm JICI20 JICR20 Diaphragm Valve Tamir Kiti

Ürün Tanımı:

JOIL Pulse Valve Diaphragm Properties çevirisi

JOIL darbe valflerinin çekirdek mühürleme ve kontrol bileşeni olarak, diyafragmanın aşağıdaki ana özellikleri vardır:

Malzeme özellikleri:
NBR diyaframları iyi yağ dayanıklılığına ve aşınmaya dayanıklılığına sahiptir.yağ içeren basınçlı hava ile geleneksel çalışma koşullarına uygun hale getirmek; FKM diyafragmaları yüksek sıcaklıklara (-20 ° C'den 200 ° C'ye) ve korozyon dirençine mükemmel bir dayanıklılık gösterir, yüksek sıcaklıklar, güçlü asitler ve alkaliler gibi sert ortamlara adapte olur.Bazı diyaframlar güçlendirilmiş bir yapıya sahip (e.g., iç bir kumaş takviye katmanı) yırtılma direnci ve hizmet ömrünü artırmak için.

Sıcaklığa Adaptasyon Aralığı:
NBR diyaframları genellikle -30 °C'den 120 °C'ye kadar olan çalışma ortamları için uygundur. FKM diyaframları -20 °C'den 200 °C'ye kadar yüksek sıcaklıklara dayanabilir.Ve bazı özel modeller daha yüksek sıcaklıklarda kısa süre çalışabilir..

Fiziksel Özellikleri:
Tekdüze kalınlık, tipik olarak 1.5 mm'den 3 mm'ye kadar değişir, valf gövdesinin mühürleme yüzeyi ile hassas bir uyum sağlamak için valf portu boyutuna göre tasarlanır.Nabız valfi yüksek frekansta açıldıktan ve kapatıldıktan sonra (saniyede birkaç kez), sıkıştırma performansını korumak için hızlı bir şekilde sıçrayabilir, genellikle% 85'lik bir elastik geri kazanma oranı ile.İp basıncı etkisine direnmek için iyi mekanik dayanıklılık sağlayan.

Kullanım süresi:
Standart çalışma koşullarında (0,4 ∼0,6MPa basınç, normal sıcaklıkta temiz hava), diyafragmanın kullanım ömrü 1 milyondan fazla döngüye ulaşabilir.Yüksek kaliteli FKM diyaframları hizmet ömrünü 2 milyondan fazla döngüye kadar uzatabilir.

Yapı tasarımı:
0,5 mm'lik bir dudak yüksekliğine sahip bir dudak mühürleme yapısını benimser, basınç altında valf gövdesine sıkı bir şekilde uyum sağlayarak, sızıntı oranı ≤0,1L/min (0,8MPa bir test basıncı altında) ile.Merkezi bölüm, hareketin senkronizasyonunu sağlamak ve sapma nedeniyle kaynaklanan mühürleme arızasını önlemek için valf çekirdeğine eşleşen bir konumlandırma yapısı ile donatılmıştır..

Uyumluluk:
Özel diyafragmalar, JOIL nabız valflerinin farklı modelleri için tasarlanmıştır (örneğin, dik açılı tip, batık tip).kurulum uyumluluğunu sağlamak.

Bu özellikler, JOIL darbe valflerinin toz temizleme sistemlerinde verimli ve istikrarlı bir üfleme kontrolü elde etmesini sağlar ve diyafragma arızasından kaynaklanan ekipman durgunluğunu azaltır.

Temel Teknik Terminoloji Notu

Kumaş Güçlendirme Katmanı:Diyafram malzemesine gömülü yüksek dayanıklılıklı lif kumaş tabakası (örneğin, naylon, cam lif).Elastisitesini tehlikeye atmadan diafragmanın gerilmeye ve yırtılmaya dirençliliğini arttırır, yüksek frekanslı çalışmada hizmet ömrünü uzatmak için çok önemlidir.

Dudak Doldurma Yapısı:Diyaframlar için yaygın bir mühürleme tasarımı. Diyaframdaki yükseltilmiş "dudak" ( ince kenar) basınç altında hafif bir şekilde deforme olur,Havanın sızmasını engellemek için valf gövdesinin mühürleme yüzeyini sıkı bir şekilde yerleştirmek. Bu yapı, sık sık açılma ve kapatma döngüleri olan darbe valfleri için düz mühürlemeden daha güvenilirdir..

Nabız basıncı etkisi:Puls valfinden basınçlı hava salındığında anlık basınç değişimi (genellikle 0.4~0.8MPa).çekim dayanıklılığına ve elastik geri kazanım performansına bağlı olan.

Teknik parametreler:

Goyen Tipi ASCO Tipi SBFEC Tipi

Turbo tipi Mecair tipi JOIL tipi

Norgren Tip AUTEL Tip Taeha Tip

Uygulamalar:

Çanta ev toz toplayıcılarındaki darbelerle üfleme sisteminin önemli bir bileşeni olarak, JOIL darbelerle üfleme valfleri, demir ve çelik, çimento,ve elektrik enerjisiSıkıştırılmış havanın puls üflemesini kontrol etmek için hızlı bir şekilde açılıp kapanabilirler ve filtre torbalarının toz temizlemesini sağlarlar.Bu, sadece toz temizleme verimliliğini sağlamakla kalmaz, aynı zamanda filtre torbalarının kullanım ömrünü uzatır.

Bazı JOIL nabız valfi diyaframları, mükemmel korozyon direnci gösteren flüor kauçuk (FKM) gibi korozyona dayanıklı malzemelerden yapılır.Kimyasal üretim süreçlerinde çeşitli aşındırıcı gazların veya sıvıların akışını ve basıncını kontrol etmek için kullanılabilir., asit-alkali çözeltisinin nakli ve kimyasal reaksiyon kazanları için gaz kontrolü gibi senaryolarda.

Gıda işleme endüstrisi, sıkı hijyen gereksinimlerine sahiptir. JOIL nabız valfi diyafragmaları gıda kalitesine uygun malzemelerden yapılırsa, gıda ambalajlarında pnevmatik kontrol için kullanılabilir,Malzeme taşımacılığı, ve diğer bağlantılar, gıda üretim sürecinin güvenliğini ve hijyenini sağlar.

Otomobil üretiminde boya ve kaynak gibi işlemler sırasında, toz ve dumanlar üretilir ve toz temizleme ekipmanları ile arındırılması gerekir.JOIL Puls valfi diyaframları, atölyenin hava temizliğini sağlamak için otomotiv üretim atölyelerinin toz temizleme sistemlerinde uygulanabilirBu, işçiler için iyi bir çalışma ortamı sağlar ve aynı zamanda ürün kalitesini artırmaya yardımcı olur.

Metalürji ve seramik gibi endüstriler yüksek sıcaklıkta duman gazının arıtılmasını içerir.JOIL patlama valfi diyaframlarının yüksek sıcaklığa dayanıklı modelleri, yüksek sıcaklık çalışma koşullarında istikrarlı bir şekilde çalışabilirYüksek sıcaklığa dayanıklı malzemeler ve özel yapısal tasarımlarla, yüksek sıcaklıklı ortamlarda darbeler basıncına dayanabilir ve verimli toz temizliği elde edebilirler.

Baghouse toz toplayıcı:Gazdan toz parçacıklarını yakalamak için filtre torbaları ( kumaş veya dokunmamış malzemelerden yapılmış) kullanan toz temizleme ekipmanının çekirdek parçası.Dövme valfi diyaframı hızlı açma-kapama eylemi, filtre torbalarına yapışan tozları uçurmak için basınçlı havayı tahrik eder., torbaların filtrasyon verimliliğini korur.

Gıda sınıfına uygun malzemeler:Uluslararası gıda güvenliği standartlarını karşılayan malzemeler (örneğin ABD'de FDA sertifikası, AB 10/2011 düzenlemeleri).Gıdalarla doğrudan veya dolaylı temas için uygun hale getirmek.

Yüksek sıcaklıklı duman gazı:Genellikle 150°C'yi aşan bir sıcaklığa sahip duman gazı, metal eritme (metallürji) ve seramik sinterleme gibi işlemler sırasında üretilir.FKM tabanlı) bu tür ortamlarda malzeme deformasyonu veya arıza önlemek için gereklidir.

Ambalaj ve Nakliye:

Ürün: Puls Valf Diyafragması

Açıklama: Nabız valfleri için yüksek kaliteli diafragma

Paket İçeriği: 1x Nabız Valf Diyafragması

Nakliye yöntemi: Standart Nakliye

Nakliye süresi: 3-5 iş günü
