Ürün Açıklaması:

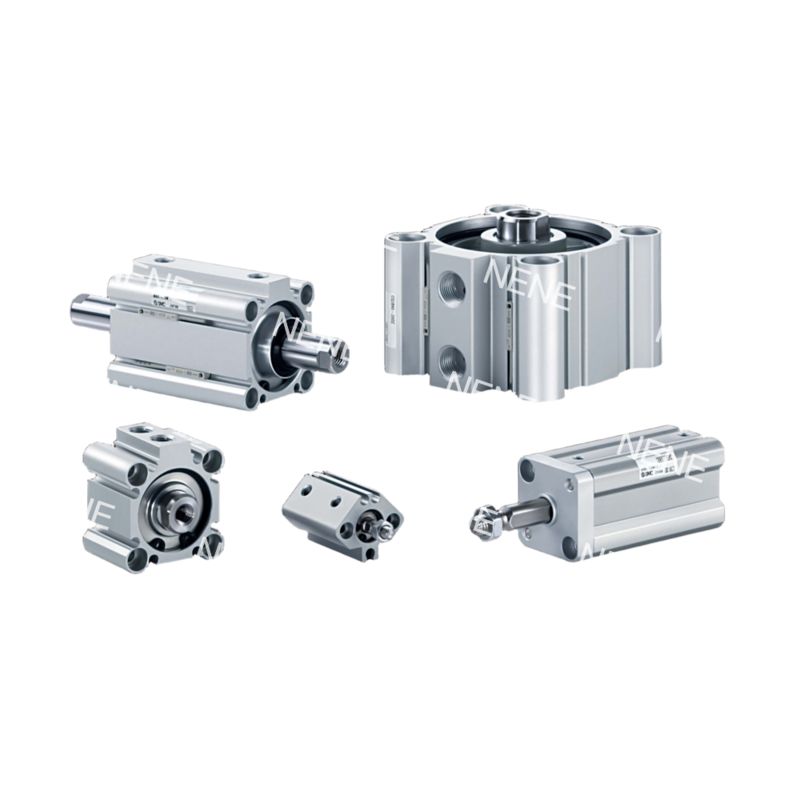

SMC CQ2A Serisi ultra kompakt silindirler, alandan tasarruf sağlayan uygulamalarda yüksek hassasiyetli doğrusal hareket sağlar. 5/10/15/20/25/30/35/40/45/50mm strok seçeneklerine sahip 12mm delik boyutuna sahip bu çift etkili tek çubuklu silindirler, standart silindirlere göre %30 daha kısa uzunluğu sağlam performansla birleştirir.
Havacılık sınıfı alüminyumdan sert eloksal kaplama ile üretilmiş olup, 0,05-1,0MPa (7-145 psi) aralığında çalışarak 90N maksimum itme kuvveti üretirler. Önceden yağlanmış contalar bakım gerektirmeyen çalışma sağlarken, entegre manyetik alanlar sensör montajını destekler.
Kılavuzlar, valfler ve montaj braketleri dahil olmak üzere SMC'nin modüler aksesuar sistemiyle uyumludur.
Özellikler:
1. Uzay-Optimize Tasarım
Ultra Kompakt: 24mm genişlik, ISO silindirlerinden %40 daha kısa (örneğin, 50mm strokta 82mm)
Hafif: Topoloji-optimize edilmiş alüminyum gövde (50mm strokta 0,15kg)
Modüler Entegrasyon: MXS kılavuzları/VQ valfleri ile doğrudan montaj
2. Hassas Performans
Dengeli İtme: 1.0MPa'da 90N±%3 çift yönlü kuvvet
Yüksek Hız: 500mm/s çalışma, 50mm strokta 0,15s tepki süresi
Ayarlanabilir Yastıklama: İsteğe bağlı hidrolik damper (0,043J emilim)
3. Geliştirilmiş Dayanıklılık
Geniş Sıcaklık Seçeneği: -40~150°C (-40~302°F) çalışma için -XB6 contalar
Korozyon Direnci: -XC6 paslanmaz çelik kit (SUS304 çubuk)
IP65 Koruması: Toz/kir ortamları için -XC4 çift silecek
4. Akıllı Montaj
4 Taraflı Sensör Yuvaları: D-M9N sensörleri ile uyumlu (Φ3,5mm yuva)
8 Montaj Stili: A/L/D tipi konfigürasyonlar için önceden yüklenmiş vidalar
Strok Ayarı: -XC8 modülü ile ±5mm hareket modifikasyonu
5. Gelişmiş Mühendislik
Sert Eloksallı Delik: 25μm kaplama, 3 kat aşınma direnci
Sert Krom Kaplı Çubuk: 0,02mm kalınlık, μ≤0,15 sürtünme katsayısı
Sıfır Sızıntılı Contalar: X271 FKM bileşiği, 0,5MPa'da <0,1mL/dak sızıntı
Uygulamalar:
Tanısal Numune Transferi: -XC6 paslanmaz çelik kitli 35-50mm strok varyantları, analizörlerdeki biyolojik numuneleri işleyerek, FDA uyumlu ortamlarda kontaminasyonu önler.
Reaktif Dağıtımı: Düşük basınçlı çalışma (0,05MPa), 10mm strok üniteleri kullanılarak IVD cihazlarında 0,1mL sıvı dozaj doğruluğu sağlar.
Kompakt Otomasyon Hücreleri
Optik Denetim: 40mm strok silindirleri, AOI kameralarını 50-200mm/s ayarlanabilir hızlarda konumlandırarak, yüksek büyütmeli görüntüleme sırasında titreşimi en aza indirir.
Robotik Uç Efektörleri: 0,5s döngü süreleri altında hafif parça yerleştirme (25mm strok, M3 çubuk dişleri) için işbirlikçi robotlarla entegre edilmiştir.
Paketleme Makineleri
Yüksek Hızlı Kesim: 50mm strok modelleri, film sızdırmazlık sistemlerinde bıçakları çalıştırır, hidrolik yastıklama ile şok azaltma için 1.0MPa'da 0,2s'de kesimleri tamamlar.
Etiket Hizalama: -DZ montaj kulaklıklı 15mm strok versiyonları, ilaç blister paketleme hatlarında etiket pozisyon sapmalarını ≤0,3mm düzeltir.
Örnek Olay İncelemesi: Bir tıbbi cihaz üreticisi, CQ2A12-30DMZ'yi 4 taraflı sensörlerle kullanarak makine kalınlığını %42 oranında azalttı ve kartuş yükleme sistemlerinde arıza süresini %70 oranında düşürdü.
| CQ2A12-5D |
CQ2B12-5D |
CDQ2A12-5D |
CDQ2B12-5D |
| CQ2A12-10D |
CQ2B12-10D |
CDQ2A12-10D |
CDQ2B12-10D |
| CQ2A12-15D |
CQ2B12-15D |
CDQ2A12-15D |
CDQ2B12-15D |
| CQ2A12-20D |
CQ2B12-20D |
CDQ2A12-20D |
CDQ2B12-20D |
| CQ2A12-25D |
CQ2B12-25D |
CDQ2A12-25D |
CDQ2B12-25D |
| CQ2A12-30D |
CQ2B12-30D |
CDQ2A12-30D |
CDQ2B12-30D |
| CQ2A12-35D |
CQ2B12-35D |
CDQ2A12-35D |
CDQ2B12-35D |
| CQ2A12-40D |
CQ2B12-40D |
CDQ2A12-40D |
CDQ2B12-40D |
| CQ2A12-45D |
CQ2B12-45D |
CDQ2A12-45D |
CDQ2B12-45D |
| CQ2A12-50D |
CQ2B12-50D |
CDQ2A12-50D |
CDQ2B12-50D |
| CQ2A12-5DM |
CQ2B12-5DM |
CDQ2A12-5DM |
CDQ2B12-5DM |
| CQ2A12-10DM |
CQ2B12-10DM |
CDQ2A12-10DM |
CDQ2B12-10DM |
| CQ2A12-15DM |
CQ2B12-15DM |
CDQ2A12-15DM |
CDQ2B12-15DM |
| CQ2A12-20DM |
CQ2B12-20DM |
CDQ2A12-20DM |
CDQ2B12-20DM |
| CQ2A12-25DM |
CQ2B12-25DM |
CDQ2A12-25DM |
CDQ2B12-25DM |
| CQ2A12-30DM |
CQ2B12-30DM |
CDQ2A12-30DM |
CDQ2B12-30DM |
| CQ2A12-35DM |
CQ2B12-35DM |
CDQ2A12-35DM |
CDQ2B12-35DM |
| CQ2A12-40DM |
CQ2B12-40DM |
CDQ2A12-40DM |
CDQ2B12-40DM |
| CQ2A12-45DM |
CQ2B12-45DM |
CDQ2A12-45DM |
CDQ2B12-45DM |
| CQ2A12-50DM |
CQ2B12-50DM |
CDQ2A12-50DM |
CDQ2B12-50DM |
| CQ2A12-5DZ |
CQ2B12-5DZ |
CDQ2A12-5DZ |
CDQ2B12-5DZ |
| CQ2A12-10DZ |
CQ2B12-10DZ |
CDQ2A12-10DZ |
CDQ2B12-10DZ |
| CQ2A12-15DZ |
CQ2B12-15DZ |
CDQ2A12-15DZ |
CDQ2B12-15DZ |
| CQ2A12-20DZ |
CQ2B12-20DZ |
CDQ2A12-20DZ |
CDQ2B12-20DZ |
| CQ2A12-25DZ |
CQ2B12-25DZ |
CDQ2A12-25DZ |
CDQ2B12-25DZ |
| CQ2A12-30DZ |
CQ2B12-30DZ |
CDQ2A12-30DZ |
CDQ2B12-30DZ |
| CQ2A12-35DZ |
CQ2B12-35DZ |
CDQ2A12-35DZ |
CDQ2B12-35DZ |
| CQ2A12-40DZ |
CQ2B12-40DZ |
CDQ2A12-40DZ |
CDQ2B12-40DZ |
| CQ2A12-45DZ |
CQ2B12-45DZ |
CDQ2A12-45DZ |
CDQ2B12-45DZ |
| CQ2A12-50DZ |
CQ2B12-50DZ |
CDQ2A12-50DZ |
CDQ2B12-50DZ |
