Özelleştirilebilir Pistonlu Pnömatik Silindir Yağlama Gerekmez Akışkan Hava 50-500 Mm/s Hız

Ürün Açıklaması:

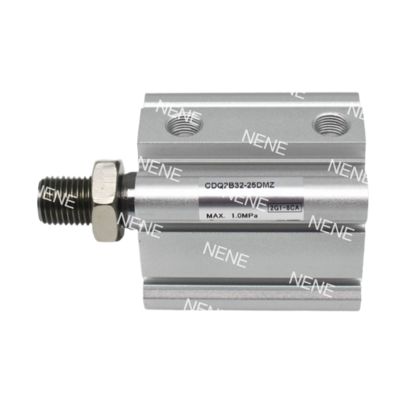

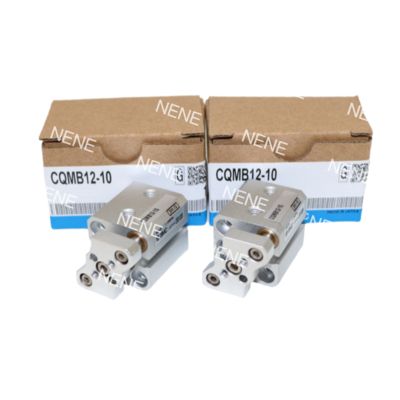

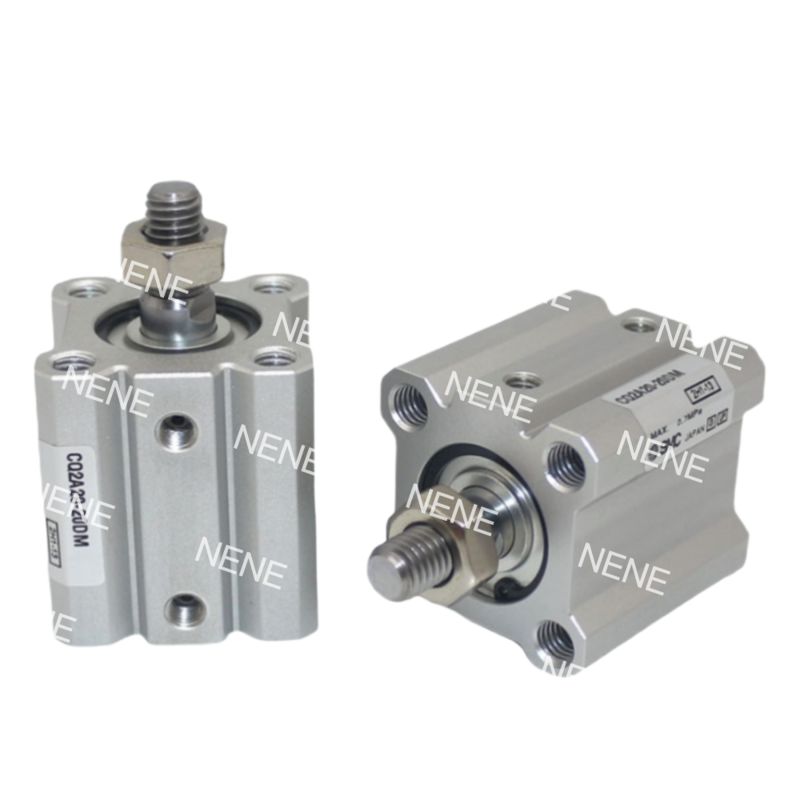

SMC CQ2A Serisi ultra kompakt silindirler, sınırlı alanlarda hassas doğrusal hareket sağlar. Bu çift etkili tek çubuklu silindirler, 5 mm'den 50 mm'ye kadar değişen strok seçeneklerine sahip 12 mm'lik bir delik boyutuna sahiptir. Yüksek performans sağlarken standart silindirlere göre %30 daha kısa olacak şekilde tasarlanmıştır. Sert eloksal kaplamalı havacılık sınıfı alüminyumdan üretilen bu silindirler, 0,05-1,0 MPa (7-145 psi) basınçta çalışır ve maksimum 90N itme kuvveti üretebilir.

CQ2A Serisi silindirlerin önceden yağlanmış contaları, bakım gerektirmeyen çalışma sağlar ve entegre manyetik alanları sensör montajını kolaylaştırır. Bu silindirler, kılavuzlar, valfler ve montaj braketlerini içeren SMC'nin modüler aksesuar sistemiyle uyumludur.

Özellikler:

Ultra Kompakt: 24 mm genişlik, ISO silindirlerden %40 daha kısa (örneğin, 50 mm strokta 82 mm)

Hafif: Topolojiye göre optimize edilmiş alüminyum gövde (50 mm strokta 0,15 kg)

Modüler Entegrasyon: MXS kılavuzları/VQ valfleri ile doğrudan montaj

Dengeli İtme: 1,0 MPa'da 90N±%3 çift yönlü kuvvet

Yüksek Hız: 500 mm/s çalışma, 50 mm strokta 0,15 s tepki süresi

Ayarlanabilir Yastıklama: İsteğe bağlı hidrolik damper (0,043J emilim)

Geniş Sıcaklık Seçeneği: -XB6 contalar -40~150°C (-40~302°F) çalışma için

Korozyon Direnci: -XC6 paslanmaz çelik kit (SUS304 çubuk)

IP65 Koruması: Toz/kir ortamları için -XC4 çift silecek

4 Taraflı Sensör Yuvaları: D-M9N sensörlerle uyumlu (Φ3,5 mm yuva)

8 Montaj Stili: A/L/D tipi konfigürasyonlar için önceden yüklenmiş vidalar

Strok Ayarı: -XC8 modülü ile ±5 mm hareket modifikasyonu

Sert Eloksallı Delik: 25μm kaplama, 3× aşınma direnci

Sert Krom Kaplı Çubuk: 0,02 mm kalınlık, μ≤0,15 sürtünme katsayısı

Sıfır Sızıntılı Contalar: X271 FKM bileşiği, <0,1 mL/dak sızıntı @0,5 MPa

Uygulamalar:

Teşhis Numune Transferi: -XC6 paslanmaz çelik kitli 35-50 mm strok varyantları, FDA uyumlu ortamlarda kontaminasyonu önleyerek analizörlerdeki biyolojik numuneleri işler.

Reaktif Dağıtımı: Düşük basınçlı çalışma (0,05 MPa), 10 mm strok üniteleri kullanılarak IVD cihazlarında 0,1 mL sıvı dozaj doğruluğu sağlar.

Kompakt Otomasyon Hücreleri

Optik İnceleme: 40 mm strok silindirleri, AOI kameralarını 50-200 mm/s ayarlanabilir hızlarda konumlandırarak yüksek büyütmeli görüntüleme sırasında titreşimi en aza indirir.

Robotik Uç Efektörleri: 0,5 saniye döngü sürelerinde hafif parça yerleştirme (25 mm strok, M3 çubuk dişleri) için işbirlikçi robotlarla entegre edilmiştir.

Ambalaj Makineleri

Yüksek Hızlı Kesim: 50 mm strok modelleri, film sızdırmazlık sistemlerinde bıçakları çalıştırır, 0,2 saniyede 1,0 MPa'da kesimleri tamamlar ve şok azaltma için hidrolik yastıklama sağlar.

Etiket Hizalama: -DZ montaj kulaklı 15 mm strok versiyonları, ilaç blister ambalaj hatlarında ≤0,3 mm etiket pozisyon sapmalarını düzeltir.

Örnek Olay: Bir tıbbi cihaz üreticisi, CQ2A12-30DMZ'yi 4 taraflı sensörlerle kullanarak makine kalınlığını %42 oranında azalttı ve kartuş yükleme sistemlerinde arıza süresini %70 oranında kısalttı.

Destek ve Hizmetler:

Pistonlu Pnömatik Silindir için Ürün Teknik Destek ve Hizmetlerimiz şunları içerir:

- Kurulum ve çalıştırma konusunda uzman yardımı

- Herhangi bir sorun için sorun giderme rehberliği

- Optimum performansı sağlamak için bakım önerileri

- Ürün dokümantasyonu ve teknik özellikleri konusunda yardım

- Kullanıcılar ve bakım personeli için eğitim programları

Paketleme ve Nakliye:

Pistonlu Pnömatik Silindir için Ürün Ambalajı:

Pistonlu Pnömatik Silindir, nakliye sırasında herhangi bir hasarı önlemek için koruyucu köpük ekleri olan sağlam bir karton kutu içinde dikkatlice paketlenecektir.

Nakliye Bilgileri:

Sipariş işleme alındıktan sonra, Pistonlu Pnömatik Silindir, belirtilen adresinize güvenli ve zamanında teslim edilmesini sağlamak için takip bilgileri sağlanarak güvenilir bir kurye hizmeti aracılığıyla gönderilecektir.
