Çifte Eylemli CQ2A12-20D SMC Tek Çubuk Eylemli Piston Pnömatik Silindir

Ürün Açıklaması:

SMC CQ2A Serisi ultra kompakt silindirler, sınırlı alana sahip uygulamalar için hassas doğrusal hareket sunar. Bu silindirler 12 mm'lik bir delik boyutuna sahiptir ve 5 mm'den 50 mm'ye kadar değişen strok seçenekleriyle gelir. Daha küçük boyutlarına rağmen, standart silindirlere göre %30 daha kısa olmalarıyla sağlam bir performans sunarlar. Havacılık sınıfı alüminyumdan sert eloksal ile üretilmiş olup, 0,05-1,0 MPa (7-145 psi) basınçta çalışarak 90N'lik maksimum itme kuvveti sağlayabilirler.

Önceden yağlanmış contalarla, bu silindirler sorunsuz çalışma için bakım gerektirmez. Sensör montajını desteklemek için entegre manyetik alanlarla donatılmıştır ve kılavuzlar, valfler ve montaj braketleri dahil olmak üzere SMC'nin modüler aksesuar sistemiyle uyumludur.

Özellikler:

Ultra Kompakt: Ürün sadece 24 mm genişliğindedir, bu da ISO silindirlerinden (%50 mm strokta 82 mm gibi) %40 daha kısadır.

Hafif: Topoloji-optimize edilmiş bir alüminyum gövdeye sahip olup, 50 mm strokta sadece 0,15 kg ağırlığındadır.

Modüler Entegrasyon: MXS kılavuzları/VQ valfleri ile doğrudan montaja izin verir.

Dengeli İtme: Ürün, 1,0 MPa'da 90N±%3 çift yönlü kuvvet sunar.

Yüksek Hız: 50 mm strokta 0,15 saniye tepki süresiyle 500 mm/s hızda çalışabilir.

Ayarlanabilir Yastıklama: 0,043J emilim için isteğe bağlı bir hidrolik damper mevcuttur.

Geniş Sıcaklık Seçeneği: -XB6 contalarla donatılmış olup, -40°C ila 150°C (-40°F ila 302°F) arasında değişen sıcaklıklarda çalışabilir.

Korozyon Direnci: Ürün, SUS304 çubuklu -XC6 paslanmaz çelik kitine sahiptir.

IP65 Koruması: Toz/kir ortamlarında kullanım için -XC4 çift silecek içerir.

4 Taraflı Sensör Yuvaları: Φ3,5 mm yuvalara uyan D-M9N sensörlerle uyumludur.

8 Montaj Stili: A/L/D tipi konfigürasyonlar için önceden yüklenmiş vidalarla birlikte gelir.

Strok Ayarı: -XC8 modülü ile ±5 mm hareket modifikasyonuna izin verir.

Sert Eloksallı Delik: 3 kat aşınma direnci için 25µm kaplamaya sahiptir.

Sert Krom Kaplı Çubuk: 0,02 mm kalınlığa ve µ≤0,15 sürtünme katsayısına sahiptir.

Sıfır Sızıntılı Contalar: X271 FKM bileşik contalar kullanır, <0,1 mL/dak sızıntı @0,5 MPa.

Uygulamalar:

Mikro-Bileşen İşleme: 5-15 mm arasında değişen kısa stroklu modeller, PCB montajı sırasında 0201 SMD bileşenleri için hassas yerleştirme ve alma işlemini kolaylaştırır. Bu modeller ±0,05 mm tekrarlanabilirlik sağlar.

Lazer İşaretleme Sistemleri: 20-30 mm arasında stroklara sahip işaretleme kafaları, konum geri bildirimi sağlayan D-M9N sensörleri tarafından desteklenir ve 0,1 mm sapma içinde hizalama doğruluğu sağlar.

Teşhis Numune Transferi: -XC6 serisi gibi 35-50 mm strok varyantlarıyla uyumlu paslanmaz çelik kitler, FDA uyumlu ortamlarda kontaminasyonu önleyerek analizörlerdeki biyolojik numuneleri işlemek üzere tasarlanmıştır.

Reaktif Dağıtımı: Düşük basınçta (0,05 MPa) çalışan 10 mm stroklu üniteler, IVD cihazlarında 0,1 mL'lik sıvı dozaj doğruluğu sağlayarak reaktiflerin hassas bir şekilde dağıtılmasını sağlar.

Optik Denetim: 40 mm stroklu silindirler, yüksek büyütmeli görüntüleme uygulamaları için titreşimi azaltarak AOI kameralarını 50-200 mm/s hızlarda konumlandırır.

Robotik Uç Efektörleri: İşbirlikçi robotlarla entegre edilen bu uç efektörler, 25 mm strok ve M3 çubuk dişlerine sahiptir ve 0,5 saniyeden kısa döngü süreleriyle hızlı ve hafif parça yerleşimini sağlar.

Yüksek Hızlı Kesim: 50 mm stroklu bu modeller, film sızdırmazlık sistemlerindeki bıçakları etkinleştirerek, hidrolik yastıklama ile şok azaltma sağlayarak 1,0 MPa basınçta sadece 0,2 saniyede kesimleri tamamlar.

Etiket Hizalama: 15 mm stroklu ve -DZ montaj kulaklarına sahip modeller, ilaç blister ambalaj hatlarında ≤0,3 mm sapmalarla hassas etiket konumlandırması sağlar.

Bir tıbbi cihaz üreticisi, 4 taraflı sensörlerle donatılmış CQ2A12-30DMZ modelini uygulayarak makine kalınlığını %42 oranında azaltabildi. Bu, kartuş yükleme sistemleri için arıza süresinde %70'lik önemli bir azalmaya yol açtı.

Destek ve Hizmetler:

Pistonlu Pnömatik Silindir için Ürün Teknik Destek ve Hizmetleri şunları içerir:

- Doğru kurulum için kurulum rehberliği ve desteği

- Herhangi bir operasyonel sorun için sorun giderme yardımı

- Optimum performansı sağlamak için bakım önerileri

- Hasarlı bileşenler için onarım hizmetleri

- Ürün verimliliğini en üst düzeye çıkarmak için kullanıcılar için eğitim programları

Paketleme ve Nakliye:

Ürün Ambalajı:

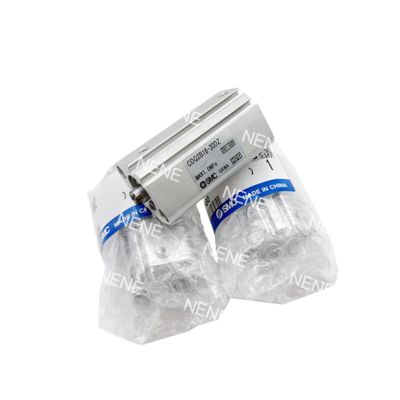

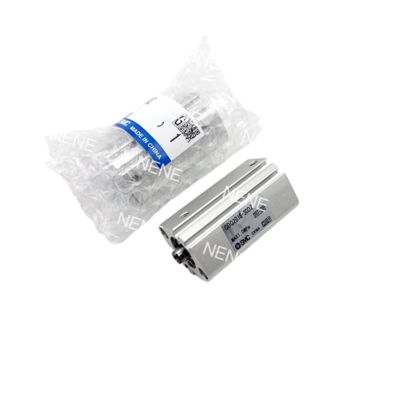

Pistonlu Pnömatik Silindir, nakliye sırasında herhangi bir hasarı önlemek için koruyucu dolgu ile sağlam bir karton kutu içinde güvenli bir şekilde paketlenecektir.

Nakliye:

Pistonlu Pnömatik Silindirinizin size güvenli ve zamanında ulaşmasını sağlamak için güvenilir nakliye hizmetleri sunuyoruz. Nakliye seçenekleri arasında standart karayolu nakliyesi, hızlandırılmış nakliye ve dünya çapındaki müşterilerimiz için uluslararası nakliye bulunmaktadır.
