Ürün Açıklaması:

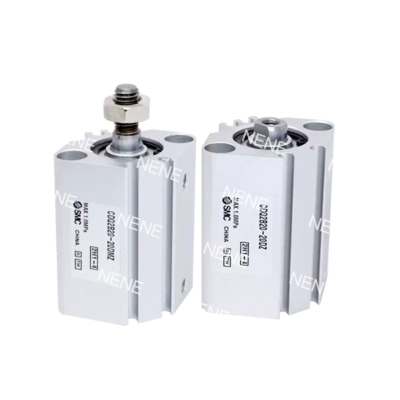

SMC CQ2A Serisi ultra kompakt silindirler, alandan tasarruf gerektiren uygulamalarda yüksek hassasiyetli doğrusal hareket sağlar. 5/10/15/20/25/30/35/40/45/50mm strok seçeneklerine sahip 12mm delik boyutuna sahip bu çift etkili tek çubuklu silindirler, standart silindirlere göre %30 daha kısa uzunluğu sağlam performansla birleştirir.
Havacılık sınıfı alüminyumdan sert eloksal kaplama ile üretilmiş olup, 0,05-1,0MPa (7-145 psi) aralığında çalışarak 90N maksimum itme kuvveti üretirler. Önceden yağlanmış contalar bakım gerektirmeyen çalışma sağlarken, entegre manyetik alanlar sensör montajını destekler.
Kılavuzlar, valfler ve montaj braketleri dahil olmak üzere SMC'nin modüler aksesuar sistemiyle uyumludur.
Özellikler:
Uzay Optimizasyonlu Tasarım
Ultra Kompakt: 24mm genişlik, %40 ISO silindirlerinden daha kısa (örneğin, 82mm @50mm strok )
Hafif: Topoloji ile optimize edilmiş alüminyum gövde ( 0,15kg @50mm strok )
Modüler Entegrasyon: İle doğrudan montaj MXS kılavuzları/VQ valfleri
Hassas Performans
Dengeli İtme: 90N±%3 çift yönlü kuvvet @ 1.0MPa
Yüksek Hız: 500mm/s çalışma, 0,15s tepki süresi @ 50mm strok
Ayarlanabilir Yastıklama: İsteğe bağlı hidrolik damper ( 0,043J emilim )
Gelişmiş Dayanıklılık
Geniş Sıcaklık Seçeneği: -XB6 contalar için -40~150°C (-40~302°F) çalışma
Korozyon Direnci: -XC6 paslanmaz çelik kit ( SUS304 çubuk )
IP65 Koruması: -XC4 çift silecek toz/kir ortamları için
Akıllı Montaj
4 Taraf Sensör Yuvaları: İle uyumlu D-M9N sensörleri ( Φ3.5mm yuva )
8 Montaj Stili: Önceden yüklenmiş vidalar için A/L/D tipi konfigürasyonlar
Strok Ayarı: ± 5mm -XC8 modülü ile seyahat modifikasyonu Gelişmiş Mühendislik
Sert Eloksallı Delik:
25μm kaplama, 3× aşınma direnci Sert Krom Kaplı Çubuk:
0.02mm kalınlık, μ≤ 0.15 sürtünme katsayısı Sıfır Sızıntı Contalar:
X271 FKM bileşiği , < 0.1mL/dak sızıntı @ 0.5MPa Uygulamalar:
Elektronik Üretimi
Mikro Bileşen İşleme: 5-15mm arasında değişen kısa stroklu modeller, PCB montajında 0201 SMD bileşenlerinin hassas al ve yerleştir işlemlerini kolaylaştırarak ±0,05mm tekrarlanabilirlik sağlar.
Lazer İşaretleme Sistemleri: 20-30mm stroklara sahip bu sistemler, D-M9N sensörleri aracılığıyla konum geri bildirimi ile donatılmış işaretleme kafalarını çalıştırarak 0,1mm sapma içinde hizalama doğruluğu sağlar.
Tıbbi ve Laboratuvar Ekipmanları
Teşhis Numune Transferi: -XC6 paslanmaz çelik kitleri ile donatılmış 35-50mm strok varyantları, FDA uyumlu ortamlarda kontaminasyonu önleyerek analizörlerdeki biyolojik numuneleri işlemek üzere tasarlanmıştır.
Reaktif Dağıtımı: Düşük basınçta (0,05MPa) çalışan, 10mm strok kapasiteli üniteler, IVD cihazlarında 0,1mL sıvı dozaj doğruluğu elde eder.
Kompakt Otomasyon Hücreleri
Optik Denetim: 40mm stroklu silindirler, AOI kameralarını 50-200mm/s ayarlanabilir hızlarda konumlandırarak yüksek büyütmeli görüntüleme sırasında titreşimi en aza indirir.
Robotik Uç Efektörler: İşbirlikçi robotlarla entegre edilen bu sistemler, 25mm strok kapasitesi ve M3 çubuk dişleri ile hafif parça yerleşimini kolaylaştırarak 0,5 saniyenin altında döngü süreleri elde eder.
Ambalaj Makineleri
Yüksek Hızlı Kesim: 50mm strok kapasiteli modeller, film sızdırmazlık sistemlerindeki bıçakları çalıştırarak, hidrolik yastıklama ile şok azaltma için 1.0MPa basınçta 0,2 saniyede kesim yapar.
Etiket Hizalama: 15mm stroklu ve -DZ montaj kulaklarına sahip versiyonlar, ilaç blister ambalaj hatlarında ≤0,3mm etiket konumu sapmalarını düzeltir.
Vaka Çalışması:
Bir tıbbi cihaz üreticisi, 4 taraflı sensörlü CQ2A12-30DMZ ürününü kullanarak makine kalınlığında %42'lik bir azalma elde etti ve bu da kartuş yükleme sistemleri için %70'lik bir arıza süresi azalmasına yol açtı.
CQ2A12-5D
| CQ2B12-5D |
CDQ2A12-5D |
CDQ2B12-5D |
CQ2A12-10D |
| CQ2B12-10D |
CDQ2A12-10D |
CDQ2B12-10D |
CQ2A12-15D |
| CQ2B12-15D |
CDQ2A12-15D |
CDQ2B12-15D |
CQ2A12-20D |
| CQ2B12-20D |
CDQ2A12-20D |
CDQ2B12-20D |
CQ2A12-25D |
| CQ2B12-25D |
CDQ2A12-25D |
CDQ2B12-25D |
CQ2A12-30D |
| CQ2B12-30D |
CDQ2A12-30D |
CDQ2B12-30D |
CQ2A12-35D |
| CQ2B12-35D |
CDQ2A12-35D |
CDQ2B12-35D |
CQ2A12-40D |
| CQ2B12-40D |
CDQ2A12-40D |
CDQ2B12-40D |
CQ2A12-45D |
| CQ2B12-45D |
CDQ2A12-45D |
CDQ2B12-45D |
CQ2A12-50D |
| CQ2B12-50D |
CDQ2A12-50D |
CDQ2B12-50D |
CQ2A12-5DM |
| CQ2B12-5DM |
CDQ2A12-5DM |
CDQ2B12-5DM |
CQ2A12-10DM |
| CQ2B12-10DM |
CDQ2A12-10DM |
CDQ2B12-10DM |
CQ2A12-15DM |
| CQ2B12-15DM |
CDQ2A12-15DM |
CDQ2B12-15DM |
CQ2A12-20DM |
| CQ2B12-20DM |
CDQ2A12-20DM |
CDQ2B12-20DM |
CQ2A12-25DM |
| CQ2B12-25DM |
CDQ2A12-25DM |
CDQ2B12-25DM |
CQ2A12-30DM |
| CQ2B12-30DM |
CDQ2A12-30DM |
CDQ2B12-30DM |
CQ2A12-35DM |
| CQ2B12-35DM |
CDQ2A12-35DM |
CDQ2B12-35DM |
CQ2A12-40DM |
| CQ2B12-40DM |
CDQ2A12-40DM |
CDQ2B12-40DM |
CQ2A12-45DM |
| CQ2B12-45DM |
CDQ2A12-45DM |
CDQ2B12-45DM |
CQ2A12-50DM |
| CQ2B12-50DM |
CDQ2A12-50DM |
CDQ2B12-50DM |
CQ2A12-5DZ |
| CQ2B12-5DZ |
CDQ2A12-5DZ |
CDQ2B12-5DZ |
CQ2A12-10DZ |
| CQ2B12-10DZ |
CDQ2A12-10DZ |
CDQ2B12-10DZ |
CQ2A12-15DZ |
| CQ2B12-15DZ |
CDQ2A12-15DZ |
CDQ2B12-15DZ |
CQ2A12-20DZ |
| CQ2B12-20DZ |
CDQ2A12-20DZ |
CDQ2B12-20DZ |
CQ2A12-25DZ |
| CQ2B12-25DZ |
CDQ2A12-25DZ |
CDQ2B12-25DZ |
CQ2A12-30DZ |
| CQ2B12-30DZ |
CDQ2A12-30DZ |
CDQ2B12-30DZ |
CQ2A12-35DZ |
| CQ2B12-35DZ |
CDQ2A12-35DZ |
CDQ2B12-35DZ |
CQ2A12-40DZ |
| CQ2B12-40DZ |
CDQ2A12-40DZ |
CDQ2B12-40DZ |
CQ2A12-45DZ |
| CQ2B12-45DZ |
CDQ2A12-45DZ |
CDQ2B12-45DZ |
CQ2A12-50DZ |
| CQ2B12-50DZ |
CDQ2A12-50DZ |
CDQ2B12-50DZ |
Destek ve Hizmetler: |
Pistonlu Pnömatik Silindir için Ürün Teknik Destek ekibimiz, ürünün kurulumu, sorun giderme ve bakımı konusunda yardım sunmaya kendini adamıştır. Yetenekli teknisyenlerimiz, silindirin optimum performansını ve verimliliğini sağlamak için rehberlik ve çözümler sunmaya hazırdır.
Teknik desteğe ek olarak, Pistonlu Pnömatik Silindir için onarım ve yenileme seçenekleri dahil olmak üzere bir dizi hizmet de sunuyoruz. Uzman ekibimiz, silindirin ömrünü uzatmak ve işlevselliğini korumak için silindirin servisini yapmanıza yardımcı olabilir.
Paketleme ve Nakliye:
Ürün Adı: Pistonlu Pnömatik Silindir
Açıklama: Çeşitli endüstriyel uygulamalar için uygun, yüksek kaliteli pistonlu pnömatik silindir.

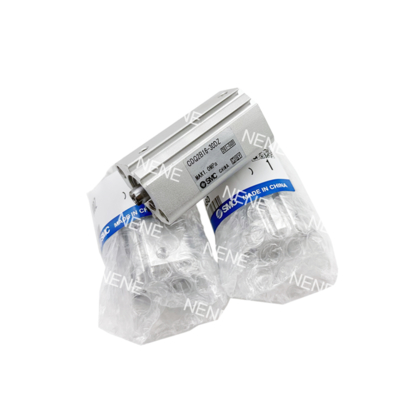

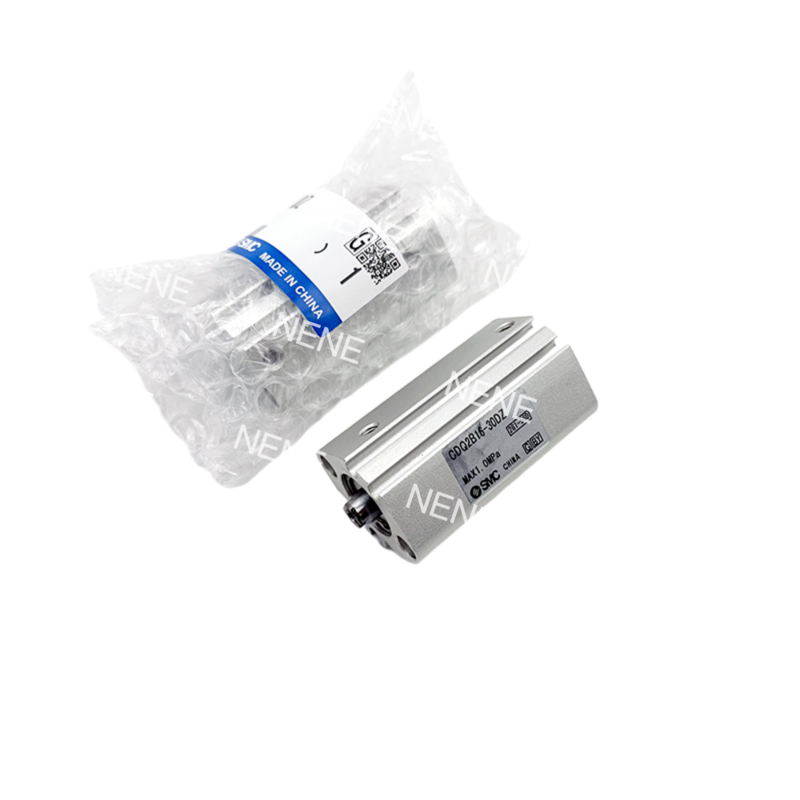

Ambalaj: Pistonlu pnömatik silindir, nakliye sırasında hasarı önlemek için sağlam bir karton kutu içinde güvenli bir şekilde paketlenecektir.
Nakliye: Siparişinizin güvenli ve zamanında teslim edilmesini sağlamak için güvenilir taşıyıcılarla dünya çapında nakliye hizmeti sunuyoruz.
