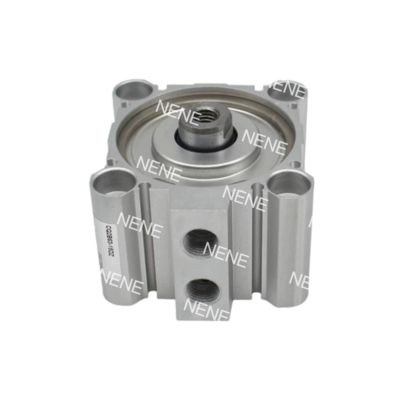

CQ2A12-45D SMC Piston Pnömatik Silindir, Ağır Hizmet Uygulamaları için Hava

Ürün Açıklaması:

SMC CQ2A Serisi ultra kompakt silindirler, alanın sınırlı olduğu uygulamalarda hassas doğrusal hareket sağlar. Bu çift etkili tek çubuklu silindirler, 12 mm'lik bir delik boyutuna sahiptir ve 5 mm'den 50 mm'ye kadar değişen strok seçenekleriyle gelir. Standart silindirlerden %30 daha kısa olmalarına rağmen, güvenilir performans sunarlar. Havacılık sınıfı alüminyumdan sert eloksal ile üretilen bu silindirler, 0,05-1,0 MPa (7-145 psi) basınçta çalışarak maksimum 90N itme kuvveti üretebilir.

Silindirler, bakım gerektirmeyen çalışma sağlayan önceden yağlanmış contalarla donatılmıştır ve sensör montajı için entegre manyetik alanlara sahiptir. SMC'nin modüler aksesuar sistemiyle uyumludurlar ve kılavuzlar, valfler ve montaj braketleri ile kolay entegrasyona olanak tanır.

Özellikler:

Alan Optimize Edilmiş Tasarım
Ultra Kompakt: 24 mm genişlik, ISO silindirlerinden %40 daha kısa (örneğin, 50 mm strokta 82 mm)
Hafif: Topoloji ile optimize edilmiş alüminyum gövde (50 mm strokta 0,15 kg)
Modüler Entegrasyon: MXS kılavuzları/VQ valfleri ile doğrudan montaj

Hassas Performans
Dengeli İtme: 1,0 MPa'da %3'e kadar 90N çift yönlü kuvvet
Yüksek Hız: 500 mm/s çalışma, 50 mm strokta 0,15 s tepki süresi
Ayarlanabilir Yastıklama: İsteğe bağlı hidrolik damper (0,043J emilim)

Geliştirilmiş Dayanıklılık
Geniş Sıcaklık Seçeneği: -40~150°C (-40~302°F) çalışma için -XB6 contalar
Korozyon Direnci: -XC6 paslanmaz çelik kit (SUS304 çubuk)
IP65 Koruması: Toz/kir ortamları için -XC4 çift silecek

Akıllı Montaj
4 Taraflı Sensör Yuvaları: D-M9N sensörleri (Φ3,5 mm yuva) ile uyumlu
8 Montaj Stili: A/L/D tipi konfigürasyonlar için önceden yüklenmiş vidalar
Strok Ayarı: -XC8 modülü ile ±5 mm hareket modifikasyonu

Gelişmiş Mühendislik
Sert Eloksallı Delik: 25μm kaplama, 3× aşınma direnci
Sert Krom Kaplı Çubuk: 0,02 mm kalınlık, μ≤0,15 sürtünme katsayısı
Sıfır Sızıntılı Contalar: X271 FKM bileşiği, 0,5 MPa'da <0,1 mL/dak sızıntı

Uygulamalar:

Mikro Bileşen İşleme: 5-15 mm kısa stroklu modellerimiz, PCB montajında 0201 SMD bileşenlerinin hassas al ve yerleştirme işlemlerini gerçekleştirmek üzere tasarlanmıştır. Doğruluğu sağlamak için etkileyici bir ±0,05 mm tekrarlanabilirlik elde ederler.

Lazer İşaretleme Sistemleri: 20-30 mm stroklarla sistemlerimiz, D-M9N sensörleri aracılığıyla konum geri bildirimi ile desteklenen işaretleme kafalarını çalıştırır. Bu kurulum, 0,1 mm'den daha az sapma ile hizalama doğruluğunu garanti eder.

Tanısal Numune Transferi: -XC6 paslanmaz çelik kitlerle donatılmış 35-50 mm strok varyantlarımız, analizörlerdeki biyolojik numunelerin işlenmesinde mükemmeldir. FDA uyumlu ortamlarda kontaminasyonu önlemede esastırlar.

Reaktif Dağıtımı: Düşük basınçta (0,05 MPa) çalışan sistemlerimiz, 10 mm stroklu üniteler kullanarak IVD cihazlarında 0,1 mL sıvı dozaj doğruluğu sağlar.

Optik Denetim: 40 mm stroklu silindirler, AOI kameralarını 50-200 mm/s ayarlanabilir hızlarda hassas bir şekilde konumlandırarak, yüksek büyütmeli görüntüleme sırasında minimum titreşim sağlar.

Robotik Uç Efektörler: İşbirlikçi robotlarla entegre edilen sistemlerimiz, 25 mm strok ve M3 çubuk dişleri ile hafif parça yerleştirmede mükemmeldir ve 0,5 s'nin altında döngü süreleri elde eder.

Yüksek Hızlı Kesim: 50 mm stroklu modelleri kullanan makinelerimiz, film sızdırmazlık sistemlerinde verimli bıçak hareketi sağlayarak, 1,0 MPa'da sadece 0,2 saniyede kesimleri tamamlar. Ayrıca, şok azaltımı için hidrolik yastıklama kullanılır.

Etiket Hizalama: -DZ montaj kulaklarına sahip 15 mm stroklu versiyonlarımız, ilaç blister ambalaj hatlarında ≤0,3 mm'lik etiket konumu sapmalarını etkili bir şekilde düzeltir.

Bir tıbbi cihaz üreticisi, 4 taraflı sensörlü CQ2A12-30DMZ'yi kullanarak makine kalınlığını %42 oranında azaltarak etkileyici sonuçlar elde etti. Bu, kartuş yükleme sistemlerinde %70 oranında önemli bir kesinti süresi azalmasına yol açtı.

Destek ve Hizmetler:

Pistonlu Pnömatik Silindir ürünü için Ürün Teknik Destek ekibimiz, her türlü teknik sorun, sorun giderme ve ürün bilgisi konusunda yardım sağlamaya kendini adamıştır. Müşterilerimizin olumlu bir deneyim yaşamasını ve ihtiyaçlarının derhal ve etkili bir şekilde karşılanmasını sağlamaya çalışıyoruz.

Teknik desteğe ek olarak, Pistonlu Pnömatik Silindir ürünüyle ilgili bakım ve onarım hizmetleri, ürün eğitimi ve özel gereksinimleri karşılamak için özelleştirme seçenekleri dahil olmak üzere bir dizi hizmet de sunuyoruz. Amacımız, müşterilerimizin ekipmanlarının performansını ve ömrünü en üst düzeye çıkarmalarına yardımcı olmaktır.

Paketleme ve Nakliye:

Ürün Adı: Pistonlu Pnömatik Silindir

Açıklama: Yüksek kaliteli pistonlu pnömatik silindirimiz, çeşitli endüstriyel uygulamalarda verimli ve güvenilir performans sağlamak üzere tasarlanmıştır.

Paket İçeriği: 1 x Pistonlu Pnömatik Silindir

Nakliye: Bu ürün, güvenli teslimatı sağlamak için dikkatlice paketlenecektir. Nakliye seçenekleri arasında standart ve hızlandırılmış nakliye yer alır.
