Ürün Açıklaması:
M/D serisi membran (M/D25 tipi gibi), mükemmel yorulma direnci ve geniş sıcaklık uyarlanabilirliğine (-40 ℃~100 ℃) sahip, özellikle Autel darbe valflerinin yüksek frekanslı üfleme ve temizleme gereksinimleri için tasarlanmış termoplastik elastomer (TPE) malzemeden yapılmıştır. Üç katmanlı kompozit yapı (sızdırmazlık katmanı+polyester elyaf iskelet+elastik katman), yüksek basınçlı ortamlarda hızlı tepki (≤ 30ms) ve uzun ömür (standart 1 milyon işlem) sağlar.
Uygulamalar:
Torba Filtre Jet Darbe Sistemi
M/D serisi diyaframlar (örneğin, M/D25), darbe valflerinin temel sızdırmazlık ve çalıştırma bileşenleri olarak hizmet eder ve yüksek frekanslı jet darbeleri (saniyede birkaç kez) aracılığıyla filtre torbası yüzeyindeki tozu temizlemek için sıkıştırılmış havayı anında serbest bırakır.
İşlem süreci : Elektrik sinyali darbe valfini tetikler → Diyafram anında açılır → Sıkıştırılmış hava jet borusundan filtre torbasına girer → Torba genişler ve tozu silker → Diyafram sıfırlanır ve kapanır.
Uyumlu Valf Modelleri :
- Autel AE1825B, AE2825B, AE1825R, vb., 1" darbe valfi 1;
- MD serisi darbe valfleri (örneğin, MD120, MD125, MD140S, vb.), özellikle nominal çapları 20mm ila 76mm arasında değişen valfler için uygundur ve 36'yı kapsar.
Toz Taşıma ve Silo Kırıcı
Pnömatik taşıma boru hatlarındaki tıkanıklıkları gidermek veya silolardaki malzeme köprülerini kırmak için kullanılır, kömür tozu, tahıl, plastik granüller vb. içeren senaryolar için uygun olan hava akışlarını darbeli hale getirerek tıkanmayı önler.
Endüstri Uygulaması Uyumlu Diyafram Modelleri Temel Gereksinimler
| Endüstri |
Uygulama |
Uyumlu Diyafram Modelleri |
Temel Gereksinimler |
| Çimento Üretimi |
Fırın kuyruğu toz toplayıcı, ham madde öğütme toz giderme |
M/D25, MD140S |
Ortam sıcaklığına dayanıklı toz (<80°C) |
| Çelik Eritme |
Sinterleme makinesi başlığı toz giderme, yüksek fırın gazı arıtma |
MD150S, MD162S |
Soğutma sistemi gerektirir (sıcaklık ≤60°C) |
| Ahşap İşleme |
Talaş toz toplama sistemi |
MD125 |
Patlamaya dayanıklı tasarım |
| Gıda/Kimya |
Toz pnömatik taşıma tıkanıklık giderme |
M/D25 (TPE malzemesi) |
Yağsız kuru hava (FDA uyumluluğu) |
| Atık Yakma |
Baca gazı arıtma sistemi |
EPDM/FKM diyafram gerektirir |
Korozyona dayanıklı (asidik gazlar) |

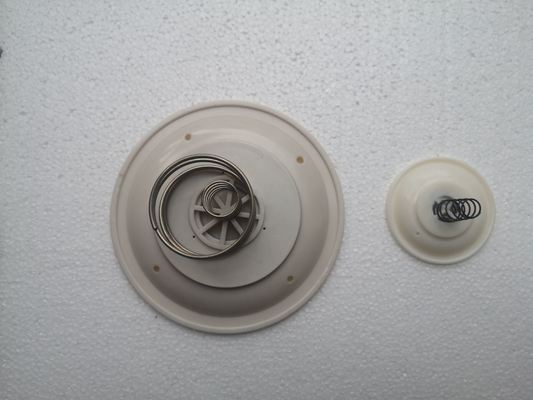

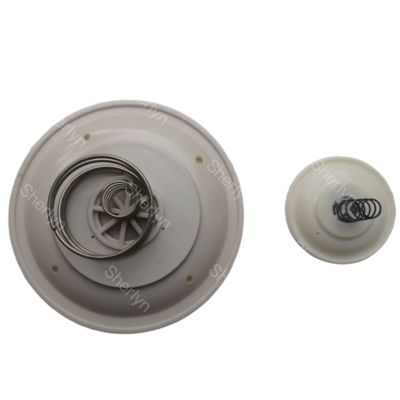

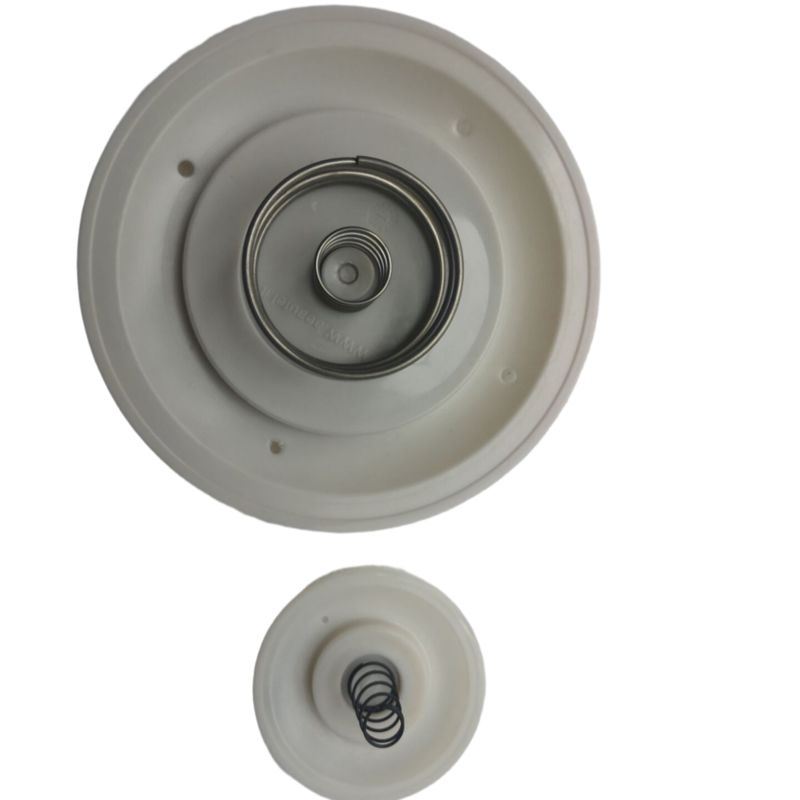

Autel Toz Toplayıcı Darbe Valfi AE1450B AE1460B İçin M/D50 M/D60 Diyaframı
Diyafram, darbe valfinin en önemli parçasıdır. Darbe valfine enerji verildiğinde, darbe valfi diyaframının üzerindeki hapsedilmiş hava hızla boşaltılır ve bu da ana diyafram valfinin hızlı bir şekilde açılmasına neden olur. Darbe valfine enerji verilmediğinde, hava ana darbe valfinin hava tahliye deliğinden çıkarak diyafram basıncını dengeler ve darbe valfini anında kapatır.
Özelleştirmeniz için seçenekler:
1. Diyafram Malzemesi: TPE, NBR, EPDM, FKM
2. Koltuk Malzemesi: Naylon, Kauçuk, PTFE
3. Diyafram Rengi: Siyah, Beyaz, Kırmızı, Yeşil, vb.
4. Diyafram Boyutu: Çiziminizle aynı yapabiliriz
5. Ambalaj: Düşük MOQ ile özel plastik torba sağlayabiliriz
| Diyafram |
Diyafram |
Darbe Valfi |
Darbe Valfi |
Diyafram |
| Sipariş Kodu |
Referans No |
Model No |
Port Boyutu |
Malzeme |
| AE18 |
M/D20 |
AE1818B, AE2818B |
3/4'', 1'' |
TPE (Standart) |
| AE1822B, AE2822B |
FKM+PTFE (Yüksek Sıcaklık) |
| AE25 |
M/D25 |
AE1825B, AE2825B |
1'' |
|
| AE1825R, AE2825R |
|
| AE40 |
M/D40 |
AE1440B, AE2440B |
1-1/2'' |
|
| AE1440R, AE2440R |
|
| AE50 |
M/D50 |
AE1450B, AE2450B |
2'', 2-1/2'' |
|
| M/D60 |
AE1460B, AE2460B |
|
| AE75 |
M/D75 |
AE1475I12, AE2475I12 |
3'' |
|
Destek ve Hizmetler:
Darbe Valfi Diyaframı için Ürün Teknik Destek ve Hizmetlerimiz şunları içerir:
- Kurulum rehberliği ve desteği
- Sorun giderme yardımı
- Bakım tavsiyesi ve önerileri
- Ürün eğitimi ve öğretimi
- Garanti bilgileri ve talep işleme
Paketleme ve Nakliye:
Ürün Ambalajı:
Darbe Valfi Diyaframı, nakliye sırasında korunmasını sağlamak için özenle paketlenir. Herhangi bir hasarı önlemek için kabarcık sargısına sarılır ve sağlam bir karton kutuya yerleştirilir.
Nakliye:
Darbe Valfi Diyaframı için güvenilir ve verimli nakliye hizmetleri sunuyoruz. Siparişiniz derhal işleme alınacak ve zamanında teslimatı sağlamak için güvenilir bir kurye kullanılarak gönderilecektir. Gönderinizin durumunu izlemek için bir takip numarası alacaksınız.
