Ürün Açıklaması:
I. Çekirdek Malzeme Özellikleri
Darbe valfi diyaframının malzemesi, performansını belirlemede kilit rol oynar. Dahe darbe valfi diyaframları çoğunlukla elastomer malzemeler kullanır. Yaygın türler ve özellikleri şunlardır:
Nitril Bütadien Kauçuk (NBR):
Avantajları: İyi yağ direnci, yağ sisi olan çalışma koşulları için uygundur; orta elastikiyet ve düşük maliyet.
Sınırlamalar: Genel sıcaklık direnci (genellikle -20℃~120℃), zayıf ozon yaşlanma direnci.
Floroelastomer (FKM):
Avantajları: Mükemmel yüksek ve düşük sıcaklık direnci (-20℃~200℃'ün üzerinde), kimyasal korozyona, ozona ve yaşlanmaya karşı güçlü direnç, yüksek sıcaklık ve güçlü aşındırıcı çalışma koşulları için uygundur (örneğin kimya endüstrisi, metalurji endüstrisi).
Sınırlamalar: Daha yüksek maliyet, nitril kauçuktan biraz daha düşük elastikiyet.
Etilen Propilen Dien Monomer (EPDM):
Avantajları: İyi hava koşullarına ve ozona dayanıklılık, su buharına ve zayıf asit korozyonuna dayanıklılık ve geniş bir sıcaklık aralığında uygulanabilir (-40℃~150℃).
Sınırlamalar: Zayıf yağ direnci, yağ içeren ortamlar için uygun değildir.
Bazı üst düzey modeller, yırtılma direncini ve mukavemeti artırmak için kompozit malzemeler (örneğin, kumaş iskeletli kauçuk) kullanacaktır.
II. Fiziksel ve Mekanik Özellikler
Elastikiyet ve Esneklik:
Diyafram, yüksek frekanslı (dakikada birkaç ila onlarca kez) darbe hava akışının etkisi altında hızlı bir şekilde açılıp kapanmalıdır. Bu nedenle, sızdırmazlık yüzeyinin sızıntı olmadan sıkıca oturmasını sağlamak için yüksek elastikiyete sahip olmalıdır; esneklik, uzun süreli kullanımdan sonra deforme olmamasını sağlar.
Çekme Dayanımı ve Yırtılma Dayanımı:
Çalışma sırasında, diyafram hava basıncının oluşturduğu çekme kuvvetine maruz kalacaktır. Yetersiz çekme dayanımı kolayca yırtılmaya yol açabilir; yırtılma dayanımı, kenarların veya küçük hasarlı alanların daha fazla genişlemesini önleyerek hizmet ömrünü uzatır.
Sertlik:
Genellikle 60~80A Shore sertliğine sahip malzemeler kullanılır. Çok düşük sertlik kolayca zayıf sızdırmazlığa yol açabilir ve çok yüksek sertlik elastikiyeti ve tepki hızını etkileyecektir.
Sıcaklık Dayanımı:
Uygun malzeme, çalışma sıcaklığına göre seçilir. Örneğin, yüksek sıcaklıklı toz toplayıcılar (egzoz gazı sıcaklığı 120℃'ün üzerinde) için florokauçuk diyaframlara ihtiyaç vardır ve normal sıcaklık çalışma koşulları için nitril kauçuk diyaframlar kullanılabilir.
III. Çalışma Özellikleri
Sızdırmazlık Performansı:
Diyafram ile valf yuvası arasındaki uyum yüzeyi, darbe sinyali olmadığında tam sızdırmazlığı sağlamak, basınçlı hava sızıntısını önlemek ve enerji israfını ve toz giderme verimliliğinin azalmasını önlemek için hassas bir şekilde işlenmelidir.
Tepki Hızı:
Darbe kontrol sinyali tarafından tetiklenir, kül temizlemeyi tamamlamak için basınçlı havayı anında filtre torbasına püskürtmek için hızlı bir şekilde (genellikle milisaniyeler içinde) açılması gerekir; ayrıca geçersiz püskürtme süresini azaltmak için hızlı bir şekilde kapanır.
Orta Direnç:
Basınçlı havadaki (veya kurutma ve arıtmadan sonra temiz hava) nem ve yağ lekelerine ve ayrıca geri gelebilecek toza (örneğin, filtre torbası hasar gördüğünde) dayanması gerekir. Bu nedenle, aşınma direnci ve kimyasal erozyon direnci özelliklerine sahip olmalıdır.
Teknik Parametreler:
|
|
|
|
Takılı Darbe Valfi Modeli
|
|
|
|
|
|
|
TH-5820-B
TH-4820-B
TH-5825-B
TH-5820-C
TH-4820-C
|
|
|
|
|
|
|
TH-4825-B
TH-5825-C
TH-4825-C
TH-5840-F
TH-4840-F
|
|
|
|
|
|
|
|
|
|
TH-5840-B
TH-5440-B
TH-4840-B
TH-4440-B
TH-5840-C
TH-5440-C
TH-4840-C
TH-4440-C
TH-5850-F
TH-5450-F
TH-4850-F
TH-4450-F
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TH-5460-B
TH-4460-B
TH-5460-S
TH-4460-S
|
|
|
|
|
|
|
|
|
|
|

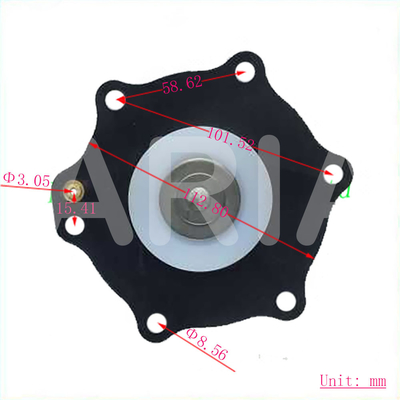

MD01-40, MD02-40, MD03-40 Diyafram Boyutu:
Ana Diyafram:
İkincil Diyafram:

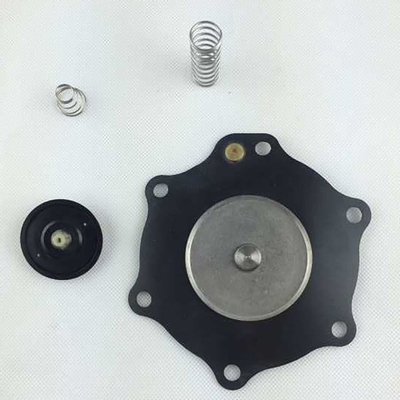

Resimleri Selenoid Valf Zarı Üretimi:
|
|
Uygulamalar:
Çalışma Koşullarına Uyarlama: Malzeme, toz giderme sisteminin sıcaklığına, ortama (yağ içeren, aşındırıcı gaz vb.) ve darbe basıncına (genellikle 0,2~0,6MPa) göre seçilir. Örneğin:
- Atık yakma tesisleri ve kimyasal atölyeler gibi aşındırıcı ortamlar → florokauçuk diyaframlar;
- Ahşap işleme ve tahıl işleme gibi normal sıcaklık ve aşındırıcı olmayan ortamlar → nitril kauçuk diyaframlar.
Hizmet Ömrü
Normal çalışma koşullarında, yüksek kaliteli diyaframların hizmet ömrü 100.000~300.000 darbe döngüsüne (yaklaşık 1~3 yıl) ulaşabilir, bu da malzemeye, çalışma sıcaklığına, darbe sıklığına ve bakım koşullarına bağlıdır. Yanlış bakım (örneğin, basınçlı havada yüksek miktarda nemin diyaframın hızlandırılmış yaşlanmasına yol açması) hizmet ömrünü önemli ölçüde kısaltacaktır.
Sonuç olarak, Dahe darbe valfi diyaframının temel özellikleri " yüksek elastikiyet, güçlü sızdırmazlık, yorulma direnci ve güçlü uyarlanabilirlik " olarak özetlenebilir. Performansı, darbe valfinin ve hatta tüm toz giderme sisteminin kararlı çalışmasıyla doğrudan ilgilidir. Seçim yaparken, malzeme, boyut ve mekanik özellikler, gerçek çalışma koşullarıyla birlikte kapsamlı bir şekilde değerlendirilmelidir.
Paketleme ve Nakliye:
Ürün: Darbe Valfi Diyaframı
Açıklama: Bu yüksek kaliteli darbe valfi diyaframı, çeşitli endüstriyel uygulamalarda optimum performans ve dayanıklılık için tasarlanmıştır.
Paket İçeriği: - 1 Darbe Valfi Diyaframı
Nakliye Bilgileri: - Nakliye Yöntemi: Standart Nakliye - Tahmini Teslim Süresi: 3-5 iş günü - Nakliye Ücreti: 9,99 ABD Doları
