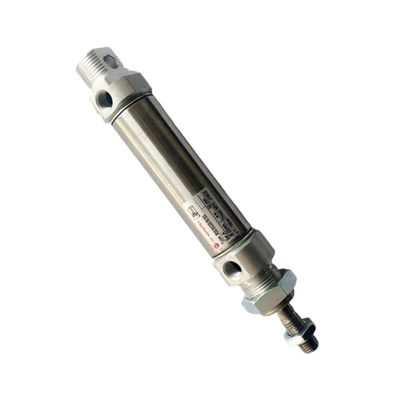

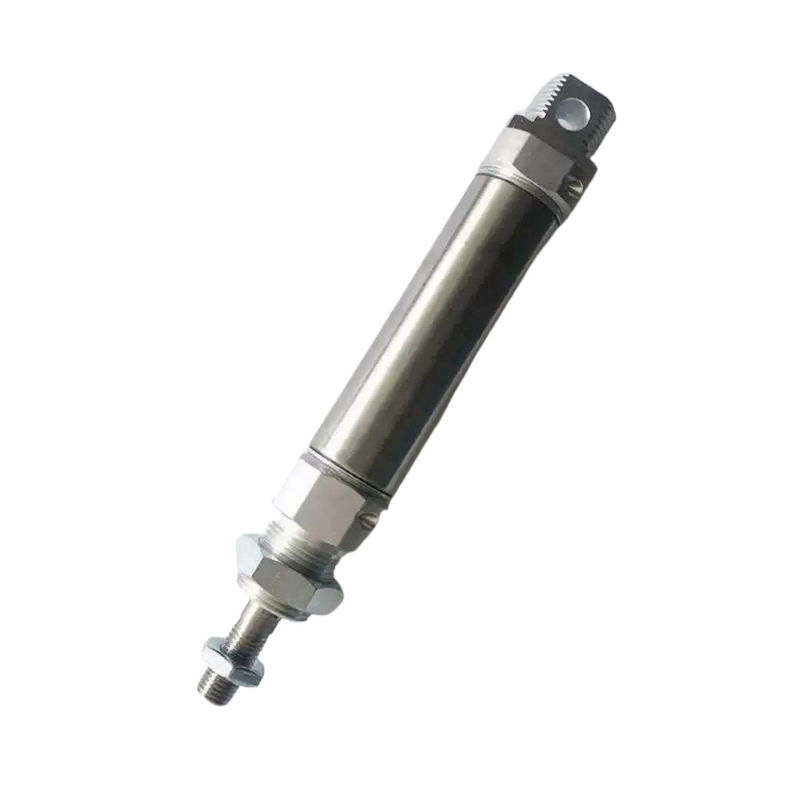

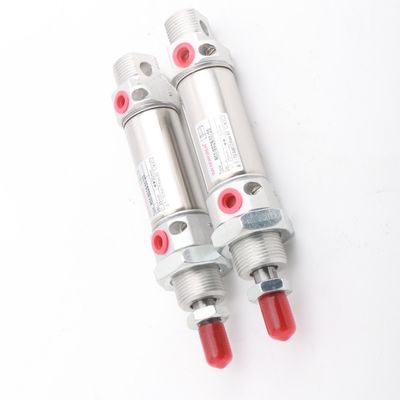

NORGREN dairesel silindir RM/8010/8012M/8016/M/JM/10/15/20/25/30/50

Çukur çapı:Farklı mini silindir serilerinin delik çapları değişir. Örneğin, RM/28000 ve RM/8000 serilerinin delik çapları 10-25mm'dir.RA/192000/M serisinin delme çapları 20-125 mm'dir.; ve ec serisi 12mm, 16mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm, 80mm ve 100mm gibi delik çaplarını içerir.

Görünüm Tasarımı:Genellikle, sınırlı alana sahip kurulum ortamlarına adapte olabilen ve çeşitli cihazlara entegre olmak için uygun olan küçük bir yapıya sahip kompakt bir tasarımı benimser.

Ana gövde malzemesi:Alüminyum alaşımı, paslanmaz çelik ve plastik gibi çeşitli seçenekler vardır. Örneğin sf serisi tam paslanmaz çelik yapısına sahiptir;ac/cf serisi korozyon direnci gereksinimlerini karşılamak için alüminyum veya plastik malzemelerden yapılabilir, güç ve ağırlık farklı uygulama senaryolarında.

Eylem Modu:İki türü vardır: tek eylemli ve çift eylemli. Tek eylemli silindir, yeniden ayarlamak için yay geri dönüşüne veya dış güce dayanır.ikili hareketli silindir, her iki ucunda da alternatif olarak hava sağlayarak piston çubuğunun uzatılmasını ve geri çekilmesini sağlar.Örneğin, RM/28000 ve RM/8000 serileri tek eylemli veya çift eylemli olabilirken, RA/192000/M ve 32 serileri gibi seriler çift eylemli silindirlerdir.

Basınç aralığı:Genellikle çalışma basıncı 1-10 bar civarındadır. Örneğin, 32 serisi silindirinin çalışma basıncı 1bar-10bar'dır.ve farklı serilerin spesifik basınç aralığı farklı uygulamaların basınç gereksinimlerini karşılamak için değişebilir.

Hız aralığı:Normalde piston hareket hızı 10mm/s-1000mm/s arasındadır. Örneğin 32 serisi silindirinin hızı 10mm/s-1000mm/s'dir.ve gerçek ihtiyaçlara göre akış kontrol valfini düzenlemek gibi yöntemlerle ayarlanabilir.

Çarpım uzunluğu:Vuruş aralığı nispeten geniştir. Örneğin, 32 serisi silindirinin vuruşu 5mm-500mm'dir ve spesifik vuruş uzunluğu gerçek uygulama gereksinimlerine göre seçilebilir.

Çıkış Gücü:Çıkış gücü, delik çapı ve çalışma basıncı gibi faktörlerle ilişkilidir. Çıkış çapı ne kadar büyükse ve çalışma basıncı ne kadar yüksekse, çıkış gücü o kadar büyüktür. Örneğin,M/50132/25 modeli silindir için, delik çapı 32mm ve basınç 2bar-10bar olduğunda, çıkış gücü 445N'dir.

Yönlendirme sistemi:Bazı seriler çeşitli kılavuzlama sistemleriyle donatılmıştır. Örneğin RA/192000/M serisi üç farklı kılavuzlama sistemine sahiptir: RA/192000/N2,.../N4,.../N6,Piston çubuğu hareketinin yönlendirme doğruluğunu sağlayabilen ve belirli bir yan yüke dayanabilen.

Manyetik Piston:Birçok mini silindir modeli RM/28000, RM/8000 serisi, RA/192000/M serisi, 32 serisi vb. gibi manyetik pistonlar kullanır.Manyetik anahtarlarla eşleşme silindir konumunun algılama ve geri bildirim fark edebilirsinizBu da otomatik kontrol için uygun.

Buffer fonksiyonu:Bazı silindirler, darbe sonunda pistonun çarpışmasını azaltabilen sentetik kauçuk tamponlama gibi bir tamponlama aygıtı ile donatılmıştır.Silindrin kullanım ömrünü ve çalışma istikrarını iyileştirmekÖrneğin, 7 serisi silindir, darbe sonunda sentetik kauçuk tamponlamasına sahiptir.

Kurulum yöntemi:Ayak monte, trunnion monte, fıstık montajı ile ön monte vb. gibi çeşitli montaj yöntemleri vardır.Esnek kurulum seçenekleri sağlamak ve farklı cihazlarla bağlantıyı kolaylaştırmak.

Havaalanı konumu:Bazı seriler, kompakt montajı kolaylaştırmak ve farklı mekansal düzenlerin ve boru hattı bağlantılarının gereksinimlerini karşılamak için isteğe bağlı hava limanı konumlarına sahiptir.

Arayüz boyutu:Genel arayüz boyutları arasında G1/8, M5 vb. vardır. Örneğin, m/6025/25 model silindirinin arayüz boyutu, uygun hava borularına ve eklemlere kolayca bağlanabilen G1/8'dir.
