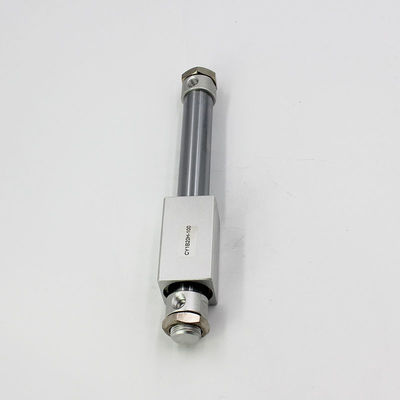

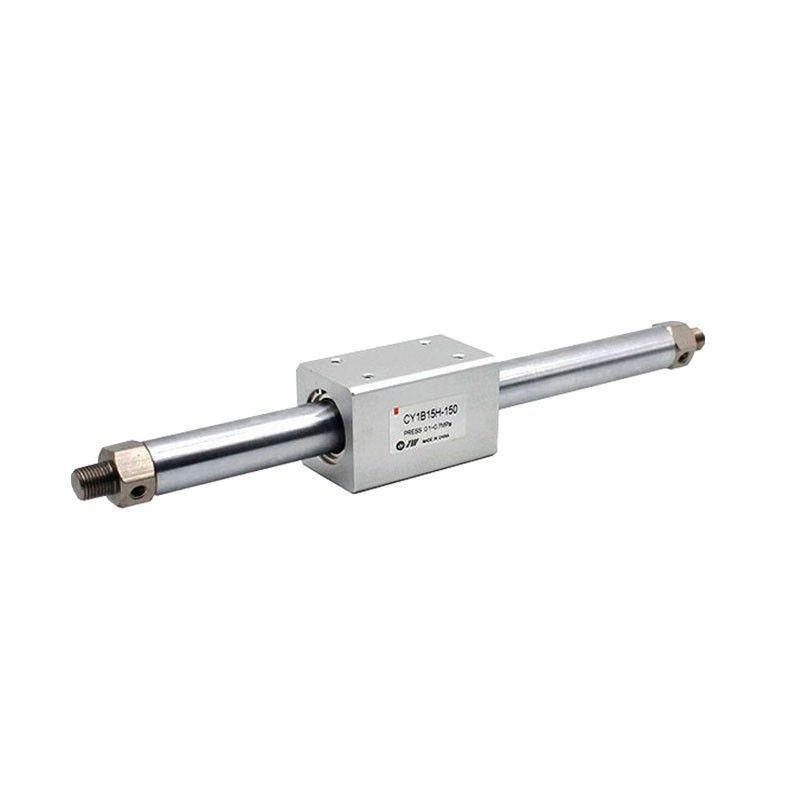

Name: CY1B6H-100 200 300 400 500 SMC Çubuksuz Silindir CY1B Serisi
Brand: YW DKE TRADING COMPANY
SKU: CY1B6H-100
Availability: InStock

Ana sayfa Ürünler Pistonlu Pnömatik Silindir

CY1B6H-100 200 300 400 500 SMC Çubuksuz Silindir CY1B Serisi

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	SMC
Sertifika:	CE
Model numarası:	CY1B6H-100

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	Pazarlık edilebilir
Ambalaj bilgileri:	Poşet, Kutu, Karton, Palet
Teslim süresi:	Ödeme Sonrası 1-7İş Günü
Ödeme koşulları:	T/T, Western Union, Paypal
Yetenek temini:	5000 parça/1ay

İletişim

Detaylı ürün tanımı

Çift Etkili Silindir Tipi:	Ayarlanabilir Yastıklama Silindiri	Kombinasyon Silindir Tipi:	Basınçlı Silindir
Çalışma Ortamı:	Temiz hava	Çalışma Baskısı:	0.1~1.0MPa
Garantılı Basınç:	1.35MPa	Yastık Darbesi:	20mm/32mm
Port Boyutu:	G1/8 G1/4 G3/8 G1/2	Anahtar kelimeler:	Pnömatik Milsiz Hava Silindiri
Model:	Cy1b Silindir, Cy3b Silindir	Ticari marka:	VPC pnömatik
Vurgulamak:	CY1B6H-100 SMC Çubuksuz Silindir , SMC Çubuksuz Silindir CY1B Serisi

Standart vuruş

Çukur boyutu ((mm)	Standart çarpım ((mm)	Üretilebilir Not: En yüksek çarpım (mm)
6	50,100,150,200	300
10	50, 100, 150, 200, 250, 300	500
50	100, 150, 200, 250, 300, 350, 400, 450 500, 600, 700, 800, 900, 1000	6000
63		6000

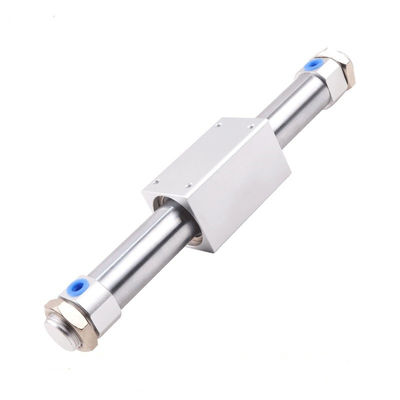

Cy1b Cy3b Manyetik Çubuksuz Pnömatik Hava Pnömatik Silindirler

1.CY3B serisi çubuksuz pnevmatik silindirler otomasyon hattında çok yaygın olarak kullanılır
2Normalde boru boyutu: 6mm, 10mm, 15mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm
3Sıfır, güvenli ve sessiz bir şekilde çalışması için standart tipte kauçuk yastık kullanın.
4- Daha kolay ve çeşitli montaj.
5- Kaydırma rulmanı tipi.

CY1B6H-100 200 300 400 500 SMC Çubuksuz Silindir CY1B Serisi 0

CY3B manyetik bağlantılı çubuksuz silindir, seyahat seçenekleri aralığı geniştir, darbe sıradan silindirden daha büyüktür;top rulman kullanımı silindir eksantrik yük taşımak yapar ve sorunsuz hareket edebilir; pistonun kaydırıcılar arasında mekanik bir bağlantısı yoktur ve mühürleme performansı mükemmel; tampon kurabilir ve geriye dönme eylemi pürüzsüzdür ve çarpma içermez.

1,Ağırlığı azalmış.
2,Uzunluğu kısaltılmış
3,Yağlama işlemini sürdürmek için, şişenin iç ve dış yüzeylerine yağ tutturma cihazları yerleştirilir.
4,Düzenleyici bult, darbe doğruluğunu / tekrarlanmasını arttırır. Bult pozisyonu, ayar bultunun şok amortizörünün yanında yerleştirilmesiyle korunabilir, bu nedenle darbe ayarlaması gerekmez.
5,NPT ipliği ve G ipliği standart olarak mevcuttur.

Çukur boyutu ((mm)	6	10	15	20	25	32	40	50	63
Çalışma ortamı	Hava
Basınç göstergesi	1.05Mpa
Min basınç	0.16	0.16	0.16	0.16	0.15	0.14	0.12	0.12	0.12
Maksimum basınç	0.7Mpa
Çalışma sıcaklığı	-10 ~ 60oC
Piston hızı	50-500 mm/s
Yastık	Lastik tampon
Yağlama	İhtiyaç yok
Mıknatıs tutma gücü ((N)	19.6	53.9	137	231	363	588	922	1471	2256

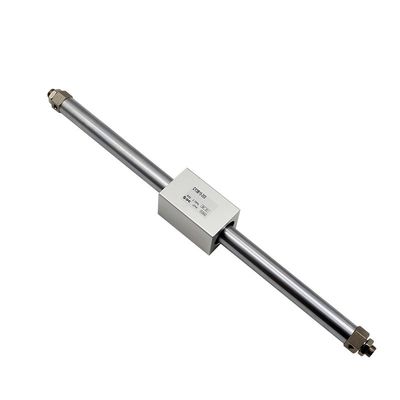

CY3B Serisi Temel Manyetik Koplama Çubuksuz SilindirÜrün özellikleri

Ürün özellikleri	1Kullanıma dayanıklı halka, CYl B serisine göre %70 daha fazla, bu nedenle şaftın taşıma kapasitesi iyileştirilmiştir.
	2Lübrasyon ve dayanıklılığı artırmak için özel reçinenin aşınmaya dayanıklı halka kullanılır.
	3Pedal toz geçirmez halka minimum çalışma basıncını %30 düşürdü.
	4Kurulum boyutları CY1B/R serisi ile aynıdır.

Cy3b Series Basic Magnetic Coupling Rodless Cylinder

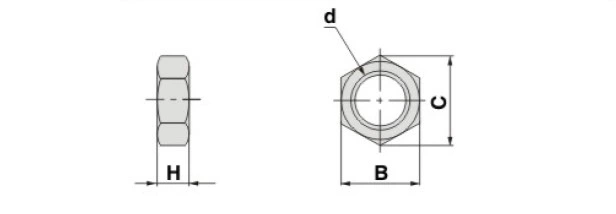

Bileşen	Çukur boyutu (mm)	d	H	B	C
SNJ-006B	6	M6X1.0	4	8	92
SNJ-016B	10,15	M10X1.0	4	14	16.2
SNJ-020B	20	M20X1.5	8	26	30
SNJ-032B	25,32	M26X1.5	8	32	37
SNJ-040B	40	M32X2.0	10	41	47.3

Kurulum ve eğitim

Kurulum ve talimat	1Silindirlerin iç temizliğini korumak için silindir bağlanmadan önce borudaki kirleri temizlemek gerekir.
	2Silindir şeklinde kullanılan ortam kullanmadan önce filtre elemanıyla filtrelenmelidir.
	3Sistemde nemin dondurulmasını önlemek için dondurma önleyici önlemler düşük sıcaklık ortamında alınmalıdır.
	4.Cytinder uzun süre kullanılmadan bırakılırsa paslı yüzeye dikkat edin ve giriş ve çıkış noktasına toz tıkağı yerleştirin
