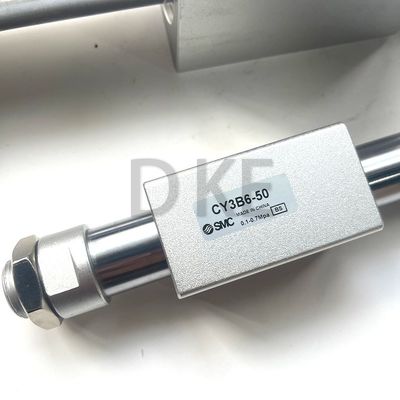

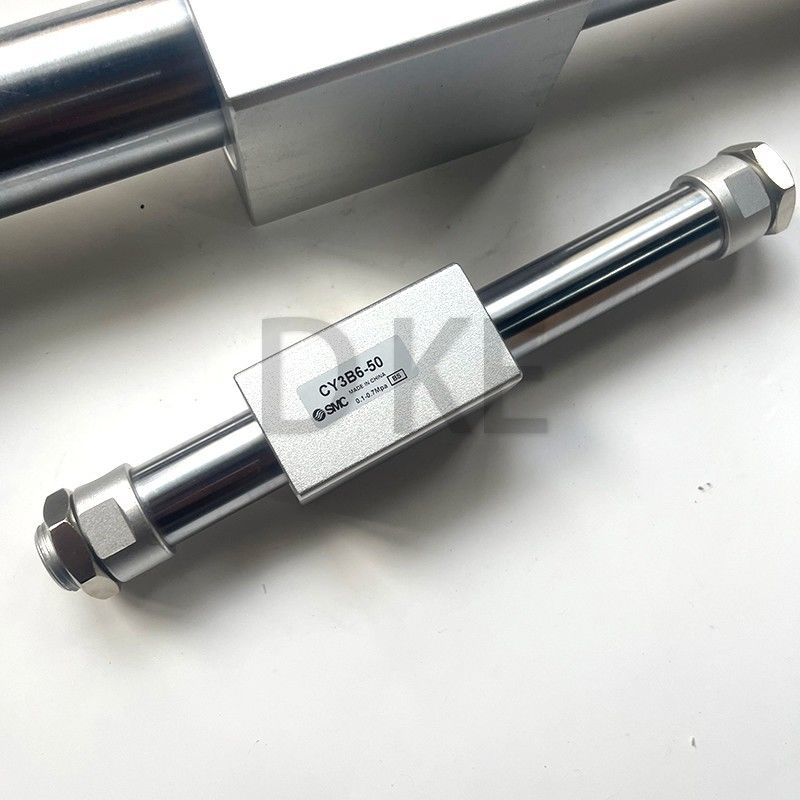

Name: CY3B6-50 Piston Pnömatik Silindir SMC Manyetik Bağlantılı Sütunsuz Vuruş 50mm
Brand: YW DKE TRADING COMPANY
SKU: CY3B6-50
Availability: InStock

Ana sayfa Ürünler Pistonlu Pnömatik Silindir

CY3B6-50 Piston Pnömatik Silindir SMC Manyetik Bağlantılı Sütunsuz Vuruş 50mm

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	SMC
Sertifika:	CE
Model numarası:	CY3B6-50

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 parça
Fiyat:	Pazarlık edilebilir
Ambalaj bilgileri:	Karton / Müşterilerin Gerektiği Gibi
Teslim süresi:	Ödeme Sonrası 1-7İş Günü
Ödeme koşulları:	T/T, Western Union Paypal
Yetenek temini:	5000 adet/1Ay

İletişim

Detaylı ürün tanımı

Sıvı:	Hava	Max. Maks. operating pressure işletme basıncı:	Max. Maks. operating pressure işletme basıncı
piston hızı:	50 - 500 mm/s	Ortam ve sıvı sıcaklıkları:	−10 ila 60°C (Donma yok)
Uygulama:	Endüstriyel Otomasyon	delik:	32mm-320mm
yastık tipi:	Ayarlanabilir Tampon/Kauçuk Tampon	Malzeme:	Alüminyum alaşımı
Maksimum basınç:	1.5mpa	Montaj Tipi:	Ön Flanş/Arka Flanş
Koruma seviyesi:	IP54/IP65	Hız sınırı:	50-800 mm/sn
Felç:	50mm-500mm	Voltaj:	DC12V/DC24V/AC110V/AC220V
Vurgulamak:	Pistonlu Pnömatik Silindir SMC , SMC Manyetik Bağlantılı Çubuksuz Silindir , 50 mm Mıknatıslı Pnömatik Silindir

SMC Manyetik Bağlantılı Çubuksuz Pnömatik Silindir CY3B6-50

SMC Manyetik Bağlantılı Çubuksuz Pnömatik Silindir CY3B6-50 Hassas Yüksek Güçlü Piston Çubuğu

SMC çubuğu az silindir manyetik olarak birleştirilmiş, piston ve dış taşıyıcıda bulunan endüstriyel güç mıknatıslarını hava basıncı ile çalıştırıldığında hareket edecek tek bir birim oluşturmak için kullanır.Ürün ağırlığı, vücut ve baş örtüsünün şekillerinin yeniden tasarlanması ve manyetik bağlantı kullanımı yoluyla azaltılmıştır..

Özellikler

Özellik	Değer
Felç	50 mm
Sıkıcı	6 mm
Üretici Serisi	CY3B
Eylem	Çifte.
Maksimum çalışma basıncı	7 bar

CY3B6-50 Piston Pnömatik Silindir SMC Manyetik Bağlantılı Sütunsuz Vuruş 50mm 0

Geliştirilmiş yağlama

Piston üzerindeki yağlama tutumunu desteklemek ve bir yağlama filmi sağlamak için bir Lube-retener monte edilmiştir. (Boru boyutu: ø15 ila ø63)

Istikrarlı çalışma

Vücut tarafındaki giyim yüzüğünün en fazla %30 uzaması, pürüzsüz hareketleri sağlamaya yardımcı olur.

MSpecifications, mıknatıs tutma gücü ve montaj boyutları mevcut CY3B serisi modelininkiyle aynıdır.

Vücutta Bağlantı Bracket ağırlığı

CY3B serisi, yükü doğrudan monte etmeden dış bir eksen (düz bir rehber gibi) tarafından yönlendirilir.Ağırlığının sağdaki tablodaki değeri geçmediğinden emin olun.. (Bağlantı yöntemleri için, İşlem Kılavuzuna bakın.)

Maks. Bağlantı kasası ağırlığı

Model	Bağlantı kolunun en fazla ağırlığı (Wemax) [kg]
CY3B6	0.2
CY3B6	0.4
CY3B15	1
CY3B20	1.1
CY3B25	1.2
CY3B32	1.5
CY3B40	2
CY3B50	2.5
CY3B63	3

Dikey çalışma

Yükün bir top tipi rulman (düz çizgisel rehber, vb.) ile yönlendirilmesi önerilir.Arızalara neden olabilir.Silindir dikey veya açılı olarak monte edildiğinde, konumlandırma için dış bir kapak vb. kullanmayı unutmayın.kaydırıcı kendi ağırlığı veya iş parçasının kütlesi nedeniyle darbe ucuna doğru aşağıya doğru hareket edebilir, doğru bir konumlandırma gerekirse konumlandırma için harici bir tıpağı kullanın.

Sıkıcı boyut [mm]	Model	İzin verilir yük kütlesi (Wv)	Max. çalıştırma basınç (Pv) [MPa]
6	CY3B6	1	0.55
10	CY3B10	2.7	0.55
15	CY3B15	7	0.65
20	CY3B20	11	0.65
25	CY3B25	18.5	0.65
32	CY3B32	30	0.65
40	CY3B40	47	0.65
50	CY3B50	75	0.65
63	CY3B63	115	0.65
